Гидровакуумный усилитель тормозов автомобиля ГАЗ-53-12

РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫ ГАЗ-53-12

Гидровакуумный усилитель тормозов автомобиля ГАЗ-53-12

Усилитель снимают с автомобиля только при следующих неисправностях:

разбухание манжет из-за заливки в систему жидкости минерального происхождения или тормозной жидкости, не предусмотренной руководством по эксплуатации;

изнашивание манжет штока, поршня силового цилиндра;
негерметичность шарикового клапана поршня или изнашиваниештока, поршня, цилиндра.

Во всех остальных случаях, связанных с заменой диафрагмы, изношенных манжет или поршня клапана управления, клапанов вакуумного и атмосферного, пружин, производят ремонт без снятия усилителя с автомобиля.

Снятие. Очищают усилитель и трубопроводы, присоединенные к нему, от пыли и грязи. Отсоединяют две гидравлические и одну воздушную трубки, резиновый шланг вакуумного трубопровода. Сливают в сосуд тормозную жидкость из усилителя. Снимают усилитель в сборе с кронштейнами. Снимают муфту с болтом и медными прокладками гидравлического трубопровода.

Разборка (рис. 163). Устанавливают усилитель в тиски, а между губками тисков — медные прокладки. Отъединяют резиновый шланг 63 от задней половины корпуса камеры усилителя, а затем отвертывают его вместе со штуцером 31 от корпуса клапана управления. Делают метки на корпусах 1 и 13 для обеспечения последующей правильной ихсборки, а
также на гидравлическом цилиндре 47 и корпусе 13, прилегающем к нему. Снимают два хомута 10 с корпуса усилителя.

Удерживая рукой диафрагму (рис. 164), отвертывают гайку толкателя. Снимают последовательно пружинную шайбу гайки, малую тарелку 4 (см. рис. 163) диафрагмы, диафрагму 5, распорную втулку 6, большую тарелку 7 диафрагмы, пружину 8. Осторожно снимают резиновое кольцо 11 вместе с шайбой 12 толкателя 21. Снимают переднюю половину корпуса 13, картонную прокладку 14. Отвертывают торцовую пробку 49 и снимают медную прокладку 48. Открывают корпус уплотнителей 18 цилиндра.

Вынимают манжеты 17 из корпуса уплотнителей и снимают резиновое кольцо 19.

Вынимают поршень с толкателем из цилиндра в сторону, показанную на рис. 165. Расшплинтовывают поршень, снимают колпак 55 (см. рис. 163) манжеты, вынимают из поршня пружину 57, шариковый клапан 24, снимают манжету 56 с поршня.

Выпрессовывают из поршня штифт. Вынимают толкатель (шток) 21 поршня 23 и пластинчатый толкатель 22 шарикового клапана. Легким нажимом вынимают из цилиндра упорную шайбу 20 поршня, вывертывают перепускной клапан 45 с колпачком 46 из цилиндра 47 усилителя и штуцер 48 с медной прокладкой 44. Снимают крышку 29 корпуса 42 клапана управления с прокладкой 41. Снимают корпус 42 клапана управления и вынимают из цилиндра клапан управления 38. Вынимают пружину 25 из корпуса клапана, клапаны 26 и их пружину 28.

Рис. 163. Гидровакуумный усилитель в разобранном виде:
1 — задний корпус; 2, 59, 62 — гайки; 3, 40, 61 — пружинные шайбы; 4 — малая тарелка; 5, 34 — диафрагмы; 6' — распорная втулка; 7 — большая тарелка; 8, 25, 28, 57 — пружины; 9 — винт; 10 — хомут; 11, 19 — резиновые кольца; 12,16 — шайбы; 13 — передний корпус; 14,4! — прокладки; 15 — стопорные кольца; 17 — манжета штока; 18 — корпус уплотнительный; 20 — упорная шайба; 21 — толкатель (шток) поршня; 22 — толкатель клапана поршня; 23, 27, 37 — поршни; 24 — шариковый клапан; 26 — клапан; 29 — крышка клапана управления; 30, 39 — болты; 31—штуцер; 32, 33— шайбы; 35 — клапан управления; 36, 56 — манжеты; 38 — клапан управлений в сборе; 42 — корпус клапана управления; 44, 48 — уплотнительные прокладки; 45 — перепускной клапан; 46 — колпачок; 47 — цилиндр усилителя; 49 — пробка; 50 — соединительная муфта; 51 — болт соединительной муфты; 52 — кронштейн крепления гидровакуумного усилителя; 54 — зубчатая шайба; 55 — колпачок манжеты поршня; 58, 65 — шплинты; 60 — штифт; 63 — шланг; 64 — стяжная лента; 66 — пряжка

Рис. 164. Снятие диафрагмы

Рис. 165. Извлечение поршня с толкателем из цилиндра

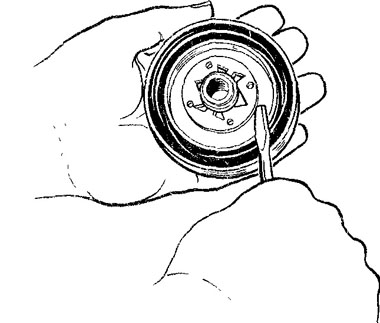

Рис. 166. Разборка клапана управления

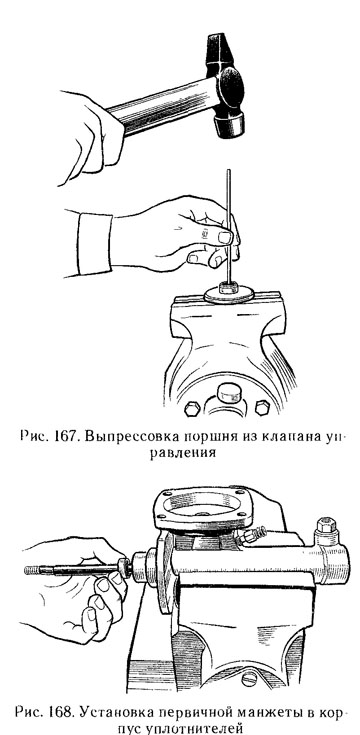

С помощью отвертки, как показано на рис. 166, снимают плоскую фигурную шайбу 32 (см. рис. 163) с клапана управления, шайбу 33 диафрагмы и диафрагму 34. Снимают уплотнительную манжету 36 с нижнего конца поршня 37 клапана управления. В случае плохого состояния уплотнительной манжеты верхнего конца поршня клапана его выпрессовывают (рис. 167). Снимают манжету поршня.

Проверка и ремонт. Промывают все металлические части в керосине, за исключением резиновых деталей и

штуцер 43 с медной прокладкой 44. Снимают крышку 29 корпуса 42 клапана управления с прокладкой 41. Снимают корпус 42 клапана управления и вынимают из цилиндра клапан управления 38. Вынимают пружину 25 из корпуса клапана, клапаны 26 и их пружину 28.

С помощью отвертки, как показано на рис. 166, снимают плоскую фигурную шайбу 32 (см. рис. 163) с клапана управления, шайбу 33 диафрагмы и диафрагму 34. Снимают уплотнительную манжету 36 с нижнего конца поршня 37 клапана управления. В случае плохого состояния уплотнительной манжеты верхнего конца поршня клапана его выпрессовывают (рис.. 167). Снимают манжету поршня.

Проверка и ремонт. Промывают все металлические части в керосине, за исключением резиновых деталей и

деталей цилиндра усилителя, которые промывают в чистом спирте или в тормозной жидкости. Не допускают, чтобы масло попадало на резиновые детали. Заменяют все изношенные или поврежденные детали.

Цилиндр гидровакуумного усилителя должен иметь рабочие поверхности без царапин, задиров и коррозии. В случае обнаружения указанных недостатков его хонингуют до диаметра не более 18,12 мм для рабочей поверхности поршня усилителя и не более 12,62 мм для рабочей поверхности поршня клапана управления. В этом случае ставят новые манжеты. Если
после хонингования дефект на зеркале цилиндра не устранился, то цилиндр растачивают и хонингуют под ремонтный размер. В этом случае устанавливают поршни и манжеты ремонтного размера.

Поршень цилиндра гидровакуумного усилителя не должен иметь коррозии и задиров. При одностороннем изнашивании, наличии задиров, коррозии или неплотном прилегании шарика (клапана) поршень заменяют. Толкатель (шток) поршня должен иметь главную поверхность без задиров и ржавчины. При обнаружении указанных недостатков толкатель обязательно заменяют. Поверхность толкателя покрывают твердым хромом и полируют до и после покрытия. Диаметр толкателя 10 -0,023 -0,045 мм.

Корпус уплотнителей штока должен иметь внутреннюю поверхность гладкую, без задиров и изнашивания.

Номинальный диаметр отверстия 10+0,03 мм. При изнашивании поверхности отверстия (на краях) до диаметра более 10,4 мм корпус уплотнителей заменяют.

Диафрагму камеры усилителя и клапана управления в случае обнаружения разрыва, трещины, смятия уплотняющих кольцевых кромок и других повреждений заменяют.

Пружина камеры усилителя должна сжиматься до высоты 120 мм под нагрузкой 90 — 120 Н.

Манжеты толкателя поршня цилиндра и поршня клапана управления должны быть эластичными с острыми уплотняющими кромками. Внутренний диаметр манжеты толкателя 8,5-0,2 мм. В эксплуатации допускается применение манжет с диаметром не более 9,0 мм. Для остальных манжет размеры указаны в приложении 6.

Уплотнительные резиновые кольца не должны иметь деформации, трещин, разрывов.

Клапан поршня (шарик) диаметром (6,35±0,025) мм не должен иметь граненности и налета на поверхности и должен плотно сидеть в гнезде поршня усилителя.

Поршень клапана управления не должен иметь задиров, коррозии и должен надежно удерживаться в клапане управления. При обнаружении указанных недостатков поршень заменяют.

Клапан управления должен обеспечивать надежную запрессовку в него поршня и надежное удерживание пружинной шайбы диафрагмы. В случае отсутствия этого или наличия забоин на поверхности седла клапан заменяют.

Пружина клапана управления должна усилием (25±2,5) Н сжиматься до высоты 17 мм.

Корпус клапана управления должен иметь ровную кольцевую канавку для надежного уплотнения диафрагмы клапана и седло под воздушный клапан без забоин.

Атмосферный и вакуумный клапаны должны иметь гладкую поверхность без царапин и шероховатости для герметичного прилегания клапанов к седлам. Пружина атмосферного клапана под нагрузкой 3-0,5 Н должна сжиматься до высоты 20 мм.

Пружинная шайба диафрагмы клапана управления должна быть плоской с острыми кромками по периметру уступов внутреннего диаметра. Допускается неплоскостность шайбы 0,2 мм под нагрузкой 10 Н.
