РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫ ГАЗ-53-12

Ремонт главного тормозной цилиндра автомобиля ГАЗ-53-12

 Наиболее вероятными неисправностями главного тормозного цилиндра могут быть: изнашивание манжет, резиновых уплотнительных колец, поршней, головок поршней, задиры и изнашивание рабочей поверхности первичного и вторичного картеров.
Снятие. Отсоединяют от главного цилиндра шланги и выливают жидкость в чистый сосуд. Отсоединяют от соединительных муфт две трубки, идущие от главного цилиндра. Заглушают трубки колпачками от клапанов прокачки. Отсоединяют провода от включателей сигнала ’’Стоп”. Отсоединяют шток главного цилиндра от тормозной педали. Отсоединяют главный цилиндр от кронштейна педалей, а поддерживающий кронштейн — сначала от лонжерона рамы, затем от цилиндра.

При разборке главного тормозного цилиндра используют тиски. Зажимают главный цилиндр в тисках за фланцевые части картеров, чтобы не нарушить рабочие поверхности.

Разборка. Очищают наружную поверхность цилиндров. Отсоединяют муфты с медными прокладками. Выливают из цилиндра жидкость, а затем, нажав несколько раз на поршень, сливают в сосуд остатки тормозной жидкости. Отвертывают два штуцера подвода жидкости из бачка главного цилиндра и вынимают клапаны 1 избыточного давления с пружинами (см. рис. 153).

Снимают защитный резиновый чехол с корпуса цилиндра и вынимают толкатель поршня главного цилиндра. Отвертывают два болта, соединяющие корпуса главного цилиндра, снимают с вторичного корпуса резиновые уплотнительные кольца, вынимают возвратную пружину 4 первичного поршня.

Устанавливают вторичный корпус главного цилиндра в тиски, как показано на рис. 161, и отвертывают упорный болт вторичного поршня. Вынимают вторичный поршень 3 (см. рис.

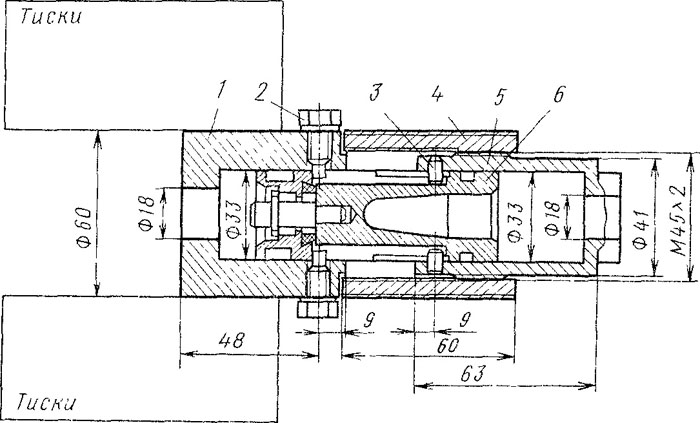

153) с возвратной пружиной, снимают уплотнительную манжету с головки поршня и резиновые кольца с поршня. Устанавливают первичный корпус главного цилиндра в тиски, отвертывают упорный болт, вынимают поршень, снимают уплотнительную манжету с головки поршня и резиновое кольцо с поршня. Выпрессовывают упорные стержни из поршней с помощью приспособления, указанного на рис. 162. Вынимают уплотнительное кольцо 7 (см. рис. 153) из головки поршня. При дефектах на рабочих поверхностях цилиндров или односторонних износах их заменяют новыми. Резиновые манжеты, уплотнительные кольца заменяют новыми при каждой разборке главного цилиндра. Номинальные и ремонтные размеры деталей цилиндров колесных тормозных механизмов даны в приложении 4.

Ремонт деталей. Промывают все детали главного цилиндра в спирте или чистой тормозной жидкости и протирают. Данные предельно допустимых размеров деталей главного цилиндра указаны в приложении 5.

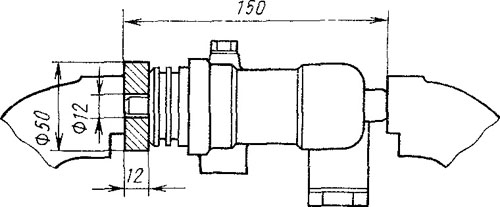

Рис. 161. Разборка вторичного корпуса главного тормозного цилиндра

Картеры главного цилиндра. Проверяют, нет ли задиров, рисок, коррозии на рабочих поверхностях. Если на поверхности имеются задиры, коррозия и изнашивание, цилиндр хонингуют до диаметра не более 32,12 мм. В этом случае устанавливают новые манжеты номинального
размера. Если хонингованием не удается вывести дефекты с рабочей поверхности цилиндра, то цилиндр растачивают, а затем хонингуют под ремонтный размер, устанавливают соответствующего размера поршни, головки поршней и манжеты.

Поршни и головки поршней главного цилиндра. Проверяют, нет ли задиров, изнашивания, царапин, вмятин на торцовых поверхностях в месте установки торцового уплотнения. При установке изношенных поршней и головок в изношенные корпуса обеспечивают между ними диаметральный зазор не более 0,2 мм, чтобы гарантировать надежную работу уплотнительных элементов.

Манжеты, уплотнительные кольца должны быть эластичными, с острыми кромками, без изъянов, а диаметр рабочих кромок должен соответствовать размерам, указанным в приложении 5.

Клапаны избыточного давления должны быть эластичными, без изъянов на внутренней и наружной поверхностях, внутренние кромки отверстия клапана плотно прижиматься к сферической поверхности пластины.

Сборка. Перед сборкой все детали промывают в чистом спирте или тормозной жидкости и обдувают сжатым воздухом. Манжеты, поршни, головки и рабочие поверхности корпусов смазывают тонким слоем касторового масла. При его отсутствии детали смазывают тормозной жидкостью

"Роса”, ’’Томь” или ’’Нева”. Сборку проводят в следующем порядке.

Устанавливают на головки поршней уплотнительные манжеты 11 и торцовые уплотнительные кольца (см. рис. 153). Проверяют, чтобы рабочая кромка уплотнительного кольца равномерно выступала на 0,2 — 0,6 мм над торцовой поверхностью головки.

Надевают на упорные стержни 5 поршней пружины 15, головки 6 и запрессовывают стержни в поршни. После запрессовки упорных стержней оттягивают головку 6 от поршня и проверяют торцовый зазор между ними, который должен быть 1,1 — 1,4 мм. Зазор проверяют двумя щупами, вставляя их одновременно с диаметрально противоположных сторон.

Надевают на поршни уплотнительные резиновые кольца 13 и возвратные пружины 4. Зажимают фланец вторичного картера в тиски. Устанавливают вторичный поршень 3 с пружиной в корпус так, чтобы пазы поршня располагались напротив боковых отверстий корпуса, а затем, продвинув поршень внутрь, завертывают упорный болт 10, установив под его головку новую медную прокладку. Устанавливают первичный поршень 8 в картер цилиндра и завертывают упорный болт с медной прокладкой. На вторичный картер цилиндра устанавливают уплотнительные резиновые кольца 14 и соединяют корпуса между собой. Устанавливают в картеры клапаны избыточного давления 1 и завертывают штуцера, болты с надетыми на них муфтами с медными прокладками. Вставляют толкатель 9 с защитным чехлом.
