СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Воздушный фильтр карбюратора (К-135) автомобиля ГАЗ-53-12

Воздушный фильтр (рис. 28). Фильтр инерционно-масляного типа, с активной маслованной предназначен для очистки воздуха, поступающего в двигатель.

Воздушный фильтр состоит из двух основных неразборных узлов: корпуса фильтра 11 со специально выштампованной маслованной и поддоном с патрубком 10 для системы вентиляции, и фильтрующего элемента 1 с крышкой в сборе. В качестве набивки 12 фильтрующего элемента применяются интенсивно закрученные и термофиксированные капроновые нити диаметром 0,23 — 0,3 мм.

Активность маслованны заключается в том, что при повышении нагрузок двигателя скоростной воздушный поток захватывает и доносит масло из маслованны в набивку, которое, разбрызгиваясь по всему ее объему, активно участвует в очистке воздуха от пыли.

Фильтр крепится к карбюратору 5 винтом 2 и дополнительным кронштейном для исключения поломок карбюратора.

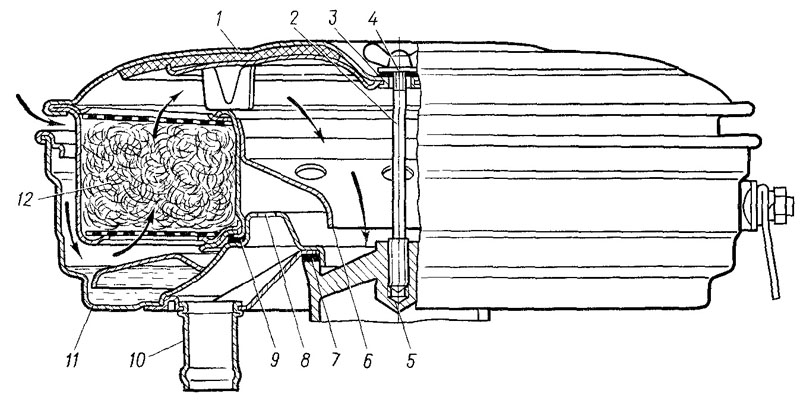

Рис. 28. Воздушный фильтр:
1 — фильтрующий элемент с крышкой в сборе; 2 — винт крепления фильтра к карбюратору; 3 — прокладка (резиновая); 4 — шайба; 5 — карбюратор; 6 — воздухонаправляющий патрубок; 7 — прокладка; 8 — отверстие вывода картерных газов; 9 — прокладка; 10 — патрубок поддона отвода картерных газов; 11 — корпус фильтра; 12 — набивка фильтрующего элемента
