СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Водяной насос системы охлаждения двигателя автомобиля ГАЗ-53-12

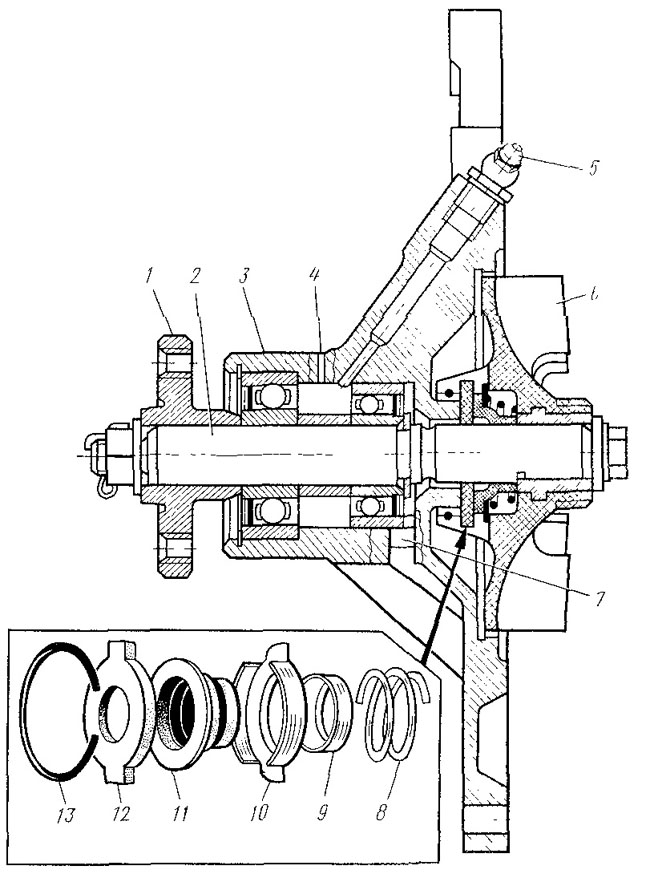

Водяной насос (рис. 33). Насос центробежного типа. Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски. На один конец вала напрессовывается крыльчатка водяного насоса 6, а на другой — ступица 1. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала. Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.

Полость насоса, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым само-подвижным сальником с уплотняющей шайбой из графитосвинцовой композиции. В углубление крыльчатки устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13.

Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.

Через пресс-масленку 5, ввернутую в корпус насоса, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива. Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал 1-13.
