2. СРЕДСТВА МЕХАНИЗАЦИИ ИНЖЕНЕРНО-ТЕХНИЧЕСКИХ ВОДОЛАЗНЫХ РАБОТ

53. С использованием средств механизации под водой выполняются наиболее трудоемкие работы, к которым относятся: разработка грунта, резка металла, сверление отверстий в элементах металлических и деревянных конструкций, бурение шпуров в скальных породах (при проведении подрывных работ под водой), рубка и клепка металла.

54. Для разработки грунта под водой применяются грунторазмывочные и грунтоотсасывающие средства.

К грунторазмывочным средствам относятся грунторазмывочные пипки, а к грунтоотсасывающим — водоструйные и пневматические грунтососы. Для размыва грунта могут также использоваться пожарные стволы, а для создания напора воды — водяные насосы и помпы.

Грунторазмывочные пипки бывают реактивные и безреактивные. В реактивной пипке выходящая струя воды с большой силой отталкивает пипку назад, и водолазу трудно удерживать ее в руках во время работы. Чтобы обеспечить работу с безреактивной пипкой, к ней крепится балласт (груз).

В безреактивной пипке имеется дополнительное сопловое кольцо с небольшими отверстиями, через которые часть воды выходит в направлении, противоположном выходу рабочей струи, уравновешивая ее. Работать водолазу с безреактивной пипкой значительно легче.

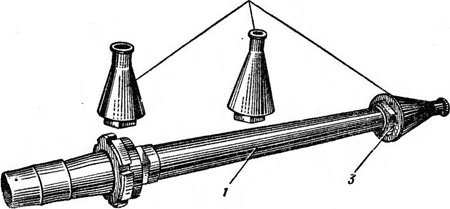

Рис. 6. Безреактивная пипка:1 — ствол; 2 — наконечник со спрыском; 3 — реактивные сопла

Везреактивная Пипка (рис. 6) состоит из ствола, присоединяемого к шлангу посредством ниппеля, накидной гайки и наконечника со спрыском. Наконечник съемный и может применяться диаметром 19 мм и 28 мм. Наконечник имеет реактивные сопла.

Пожарные стволы применяются для размыва грунта при отсутствии водолазных пипок. Пожарный ствол (рис. 7) состоит из корпуса, спрыска и соединительной головки, при помощи которой он присоединяется к пожарному рукаву.

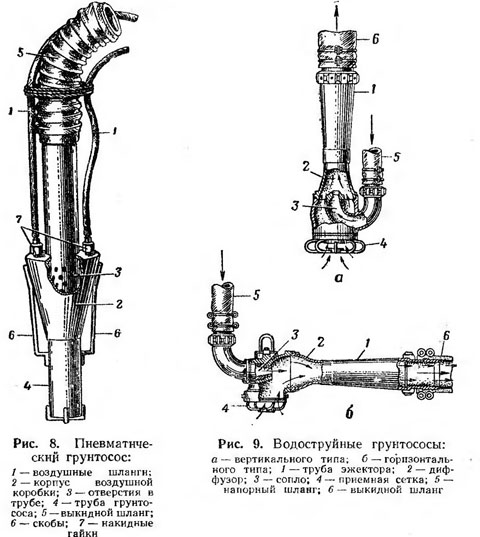

Грунтососы предназначаются для разработки грунта путем отсасывания. Пневматический грунтосос (рис. 8) представляет собой отрезок прямой трубы с воздушными и отливными шлангами. Для обеспечения работы пневматических грунтососов используются компрессоры. Водоструйный грунтосос (рис. 9) состоит из диффузора сопла и приемной сетки. Для обеспечения работы водоструйных грунтососов используются мотопомпы.

Гидравлический грунтосос (гидролопата) работает как от мотопомпы, так и от компрессора.

55. Для выполнения работ под водой с металлическими конструкциями применяется резка металла электродуговым или кислородным способом. Из кислородных способов резки металла под водой применяется электрокислородный и бензокислородный.

Электродуговой способ резки металла осуществляется с помощью агрегатов постоянного тока ПАС-400-VI или сварочных трансформаторов СТ-34, соединенных параллельно. Этот способ обеспечивает резку стали толщиной до 60 мм.

Электроды для подводной электродуговой резки изготавливаются длиной 450 мм из малоуглеродистой проволоки диаметром

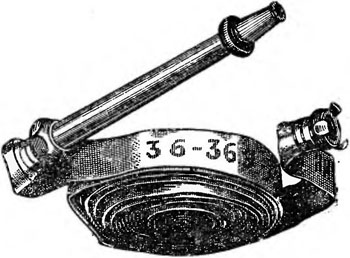

Рис. 7. Пожарный ствол с рукавом

6—7 мм. Электродержатели применяются стандартные типа ЭПС-2. Электрический ток подводится к ним по гибким кабелям сечением не менее 50 мм2.

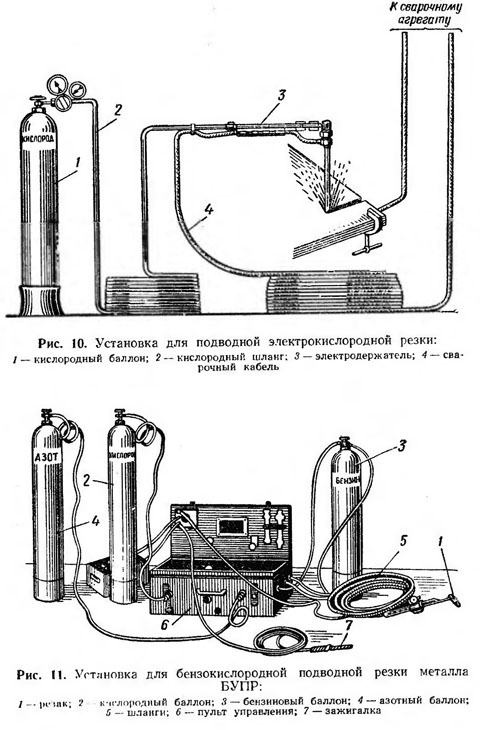

Установка для подводной электрокислородной резки (рис. 10) состоит из баллонов с кислородом, кислородного редуктора, кислородных шлангов, специального электродержателя ЭКД-4 и сварочных кабелей с рубильником.

Источником тока служат те же сварочные агрегаты или сварочные трансформаторы, какие применяются для электросварки или электродуговой резки.



Для подводной электрокислородной резки применяются трубчатые металлические электроды ЭПР-1, изготовленные из цельнотянутой стальной трубки наружным диаметром 8 мм с внутренним отверстием диаметром 1,5—2,0 мм. Для устойчивого горения дуги трубчатый электрод покрывают обмазкой толщиной 1—1,2 мм.

Режущий кислород подается к месту реза через центральное отверстие электрода. Резка трубчатыми электродами производится в любом направлении. Время горения электрода около 1 минуты. Установка для подводной электрокислородной резки обеспечивает резку стали толщиной до 100 мм.

Установка для бензокислородной резки БУПР позволяет резать сталь толщиной до 100 мм на глубинах до 30—40 м.

Принцип бензокислородной резки металла основан на способности стали при нагревании до температуры 1300—1500° интенсивно сгорать в кислороде.

Установка БУПР состоит (рис. 11) из резака, батареи из 3—10 баллонов кислорода, баллона для бензина, баллона со сжатым азотом, трех шлангов для подачи к резаку бензина, режущего кислорода и кислорода подогревательного пламени, пульта управления.

На пульте управления смонтированы три редуктора: для кислорода подогревательного пламени, для режущего кислорода и для азота. Кроме того, на крышке пульта управления закреплены вольтметр и клеммы для подводного зажигания резака от электрозажигалки.

Кислородные баллоны соединяют между собой при помощи отдельных коллекторов. Все коллекторы имеют дублирующие вентили, которые перекрывают доступ кислорода к пульту управления. Соединительные коллекторы и дублирующие вентили позволяют расходовать газ из всех баллонов или из нескольких.

56. Для бурения шпуров под водой в скальных породах, а также отверстий в элементах металлических и деревянных конструкций применяются пневматические бурильные и сверлильные машинки.

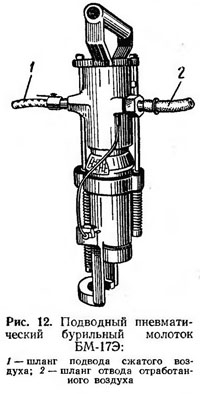

Подводный пневматический бурильный молоток БМ-17Э

(рис. 12) является ударно-вертикальным инструментом, предназначенным для бурения шпуров в скале средней плотности глубиной до 2,5 м, диаметром 40—50 мм. Вес молотка (без бура) 17,5 кг, расход свободного воздуха 1,8 м3/мин. Число ударов — 1600 в минуту. Рабочее давление воздуха — 5 кг/см2.

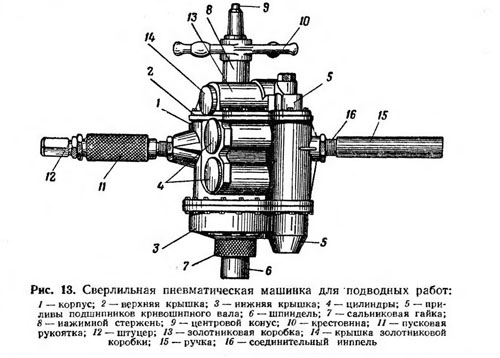

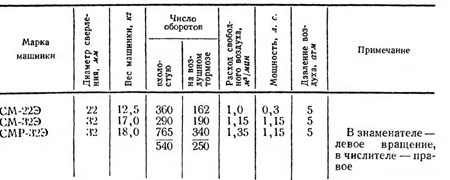

Пневматические сверлильные машинки (рис. 13), применяемые для сверления металла (модели СМ-22Э и СМ-32Э) и дерева (модель СМР-32Э), являются воздушными машинами простого действия, в которых возвратно-поступательное движение преобразуется во вращательное через кривошипно-шатунное устройство. Техническая характеристика основных видов сверлильных машинок приведена в таблице.

Подводный рубильно-клепальный молоток РБ-85Э применяется для подводной  обрубки металла, чеканки, срубки и клепки заклепок диаметром до 25 мм.

Вес молотка — 5,8 кг, мощность — 0,72 л. с., число ударов в минуту— 1200, давление рабочего воздуха — 5 кг/см2, расход воздуха — 0,5 м3/мин.
