3. ВОДОЛАЗНАЯ ТЕХНИКА



Автономное кислородное легководолазное снаряжение
(снаряжение регенеративного типа)

60. Автономное кислородное легководолазное снаряжение предназначено для дыхания водолаза в скафандре без связи с поверхностью за счет запаса сжатого кислорода, циркулирующего по замкнутому регенеративному циклу.

В комплект входят: кислородный дыхательный аппарат, гидрокомбинезон, нагрудный или поясной груз, водолазный нож, водолазный компас, водолазные часы, водолазный планшет, сигнальный конец, водолазное белье и запасные части к аппарату.

61. Изолирующий подводно-сухопутный аппарат И ПСА предназначается для обеспечения дыхания водолаза под водой без подачи воздуха с поверхности, а также для дыхания в зараженной атмосфере.

Аппарат допускает спуски на глубины до 20 м, вес аппарата в комплекте 14,5 кг, а в рабочем положении (на водолазе) 11,0 кг. В зависимости от условий работы максимально допустимое время пребывания водолаза под водой ограничено 1—2 часами.

Кислородный баллон имеет емкость 1,3 л и рабочее давление 150 ат. Коробка химического поглотителя имеет емкость 1,3 кг, дыхательный мешок аппарата — 3 л.

Аппарат ИПСА (рис. 18) состоит из шлема, клапанной коробки с двумя гофрированными трубками, коробки с химическим поглотителем, дыхательного мешка, легочного автомата, трубки высокого давления и указателя минимального давления, манометра, кислородного баллона, корпуса и крышки.
62. Кислородный легководолазный аппарат ЛВИ-57 предназначается для обеспечения дыхания водолаза при выполнении различных водолазных работ на глубинах до 20 м. Аппарат в зависимости от условий допускает работу под водой продолжительностью до 3—6 часов, весит в комплекте 19,0 кг, в рабочем положении около 16 кг. Емкость кислородного баллона 1,3 л, рабочее давление 200 ат. Емкость регенеративной коробки под зернистое вещество 3,6 кг, под пластинчатое вещество около 2,8 кг, дыхательного мешка аппарата 8,5 л.



Рис. 18. Изолирующий подводно сухопутный аппарат ИПСА:
1 — шлем; 2 — клапанная коробка с двумя гофрированными трубками; 3 — коробка с химпоглотнтелем; 4 — дыхательный мешок; 5 — легочный автомат; 6 — трубка высокого давления; 7 — указатель минимального давления; 8 — манометр; 9 — кислородный баллон;10 — корпус; 11 — крышка; 12 — шпильки







ЛВИ-57 (рис. 19) состоит из рамы, крышки, баллона с вентилем, дыхательного мешка, легочного автомата со звуковым сигнализатором, регенеративной коробки, соединительной трубки высокого давления, кнопки ручного пускателя дистанционного действия, травящего клапана клапанной коробки, трубок вдоха и выдоха, плечевых ремней с карабинами и телефонного устройства.

63. В комплект снаряжения СЛВИ-57 входит гидрокомбинезон типа ГК-1 (с разъемным шлемом).


Гидрокомбинезон (рис. 20) состоит из трех основных частей: объемного шлема, комбинезона и бот, соединенных в одно целое. В комплект гидрокомбинезона включаются: пара трехпалых рукавиц, гребенка для жгутовки аппендикса, резиновый жгут, запасные части и сумка для хранения гидрокомбинезона.

Для всплытия водолаза на поверхность в аварийных случаях в гидрокомбинезоне ГК-1 имеются емкости, заполняемые газом из специальной малолитражной батареи баллонов с вентилем, располагаемой в гидрокомбинезоне.

Водолазные грузы применяются двух видов: поясные и нагрудные, весом обычно 12—15 кг. При спусках водолазов на течении вес груза увеличивается.

Указатель глубины погружения водолаза У Г (рис. 21) предназначается для определения глубины погружения водолаза под воду и определения глубин водных преград.

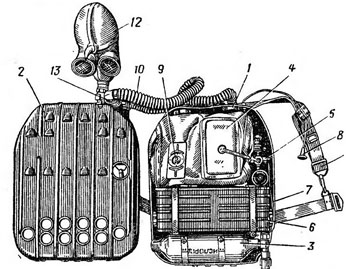

Рис. 19. Кислородный легководолазный аппарат ЛВИ-57:
1— рама; 2— крышка; 3—кислородный баллон с вентилем; 4 — дыхательный мешок; 5 — легочный автомат; 6 — коробка с регенеративным веществом; 7 — соединительная трубка высокого давления; 8 — кнопка ручного пускателя дистанционного действия; 9 — травящий клапан; 10 — трубки вдоха и выдоха; 11 — плечевые ремни с карабинами; 12 — шлем: 13 — клапанная коробка

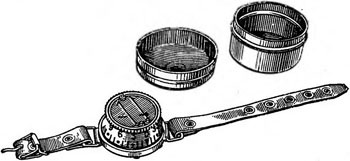

Рис. 22. Наручный магнитный компас КНМ

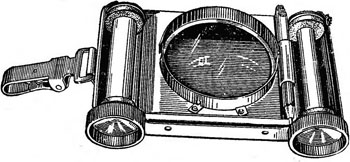

Рис. 23. Подводный водолазный планшет ПВП



Водолазное белье состоит из свитера, рейтуз, чулок и фески. Белье изготовляется из чистой шерсти толстой вязки.
Наручные водолазные часы НВЧ служат для определения водолазом времени пребывания под водой, времени между промывками аппарата при работе без связи с поверхностью и времени выполнения поставленной задачи.

Наручный магнитный компас КНМ (рис. 22) предназначен для определения водолазом направления под водой. Он может быть использован и на суше днем и ночью.

Подводный водолазный планшет ПВП (рис. 23) служит для производства записей и зарисовок под водой. При производстве записей пленка постепенно перематывается с одного валика на другой с помощью маховичков. Снизу в корпусе имеется круглое
отверстие для фонаря, в которое при необходимости может вставляться подводный фонарь. Планшет крепится к гидрокомбинезону.

Легко водолазное снаряжение СЛВИ-64 (описание см. в приложении 12).
