РАЗДЕЛ II. ОСНОВНЫЕ СРЕДСТВА ДЛЯ ВЫПОЛНЕНИЯ ВОДОЛАЗНЫХ РАБОТ

I. СРЕДСТВА ИНЖЕНЕРНОЙ РАЗВЕДКИ ВОДНЫХ ПРЕГРАД И ЗАГРАЖДЕНИИ НА НИХ

46. Гидроспидометр применяется для приближенного измерения скоростей течения.

Основные данные гидроспидометра

Диапазон измеряемых скоростей, м/сек........0,25—2,9

Время подготовки к действию, мин....................3—4

Продолжительность одного измерения, мин............1—3

Вес (в футляре со штангой), кг......... . До 2,8

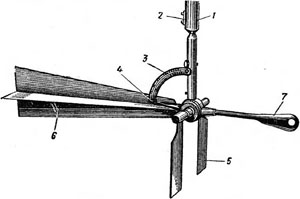

Общий вид гидроспидометра показан на рис. 1.


Рис. 1. Гидроспидометр: 1 — штанга; 2-включатель 3 — шкала; 4 - указатель; 5 - пластинки; 6 —стабилизатор; 7 — противовес

Действие гидроспидометра основано на отклонении подвижных пластинок 5 от скоростного напора воды. Величина скорости течения отсчитывается по шкале 3.

В комплект гидроспидометра входят две пары пластинок: легкие для скоростей до 1,8 м/сек и тяжелые для скоростей свыше

1,8 м/сек.

47. Гидрометрическая вертушка Жестовского (Ж-3) предназначена для точных измерений скорости течения воды.

Основные данные вертушки

Диапазон измеряемых скоростей, м/сек.......0,04—5,0

Время подготовки к действию, мин..................4—5

Продолжительность одного измерения (средняя), сек 120

Вес вертушки с принадлежностями (в футляре), кг . . 6,2

Вес штанги, кг........................................5,2

Принцип действия гидрометрической вертушки основан на изменении числа оборотов лопасти вертушки в 1 сек в зависимости от скорости течения. Зная число оборотов лопасти, по тарировочной кривой определяют скорость течения. Число оборотов лопасти вертушки вычисляется по количеству электрических сигналов, полученных через каждые 20 оборотов лопасти.

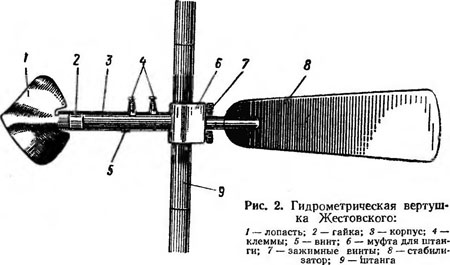

Общий вид вертушки показан на рис, 2

В качестве принадлежностей к вертушке прилагаются: сигнальное устройство с электрическим звонком (или зуммером) и электрической лампочкой (2,5- 3,5 в), сухие элементы 3с (2 шт.), провод двухжильный, карабины и подвески для работы с троса, шпильки и отвертки, флакон с трансформаторным маслом.

В настоящее время промышленностью выпускаются модернизированные гидрометрические вертушки Жестовского ГР-21.

Кроме того, вертушка снабжается описанием, инструкцией по эксплуатации и тарировочным документом. При работе с вертушкой необходим секундомер.

48. Гидровертушка Бурцева (ГР-11) работает по такому же принципу действия, как и гидровертушка Жестовского. Отличительной особенностью гидровертушки Бурцева является наличие счетно-импульсного механизма, который автоматически суммирует количество электрических импульсов, посланных контактной группой за единицу времени (100 сек).

Основные данные вертушки

Диапазон измеряемых скоростей, м/сек................0,06—1,5

Продолжительность одного измерения (средняя), сек 120

Вес вертушки в укладке, кг..........................7,0

Вес счетно-импульсного механизма, кг................2,0

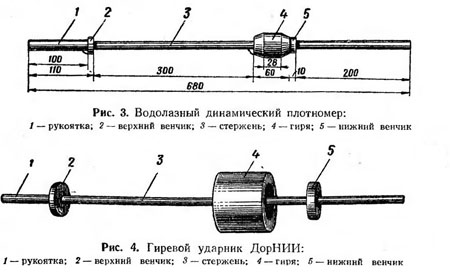

49. Водолазный динамический плотномер (рис. 3) предназначается для определения проходимости грунтов дна водной преграды. Он состоит из стержня с ручкой, по которому свободно двигается гиря весом 0,5 кг.

50. Гиревой ударник ДорНИИ (рис. 4) предназначается для определения проходимости грунтов на подходах к водной преграде.

51. Проходимость грунтов определяется водолазным динамическим плотномером и гиревым ударником ДорНИИ по количеству ударов, которые необходимо произвести свободно падающей гирей для заглубления конца стержня на глубину 20 см (до венчика на стержне).

Водолазный динамический плотномер и гиревой ударник ДорНИИ изготавливаются силами войск.


Ориентировочное количество проходов танков по одному следу до посадки его на днище в зависимости от показания плотномера

приведено в таблице.

51.             Миноискатель индукционный водолазный МИ В (рис. 5) предназначается для поиска водолазом установленных в воде про­тивотанковых и противодесантных мин, имеющих металлические корпуса.

Основные тактико-технические данные миноискателя

Расстояния, на которых обнаруживаются мины в воде (грунте):

мины типа ТМ-46, см                  До 40

мины типа ПДМ-1, см                 До 60

Ширина зоны обнаружения при указанном расстоянии, см         .                   30

Время работы миноискателя в воде без подстройки, мин .          .                   15

Максимальная глубина разведываемого водоема, м                                        10

Время работы миноискателя на одном комплекте источников

тока, ч                           S0

Общий вес миноискателя в транспортной упаковке, кг ...           11

Рис. 5. Миноискатель индукционный водолазный (МИВ):
1 — поисковый элемент; 2 — усилительный блок; 3 — компенсатор; 4 — штанга; 5 — телефоны; 6 — подлокотник; 7 — держатель; 8 — герметизирующий резиновый мешок; 9 —
транспортная упаковка

В комплект миноискателя МИВ входят: поисковый элемент /, усилительный блок 2, компенсатор 3, штанга 4, телефоны 5, подлокотник 6, держатель 7, герметизирующий резиновый мешок 8 и транспортная упаковка 9.
