3. ВОДОЛАЗНАЯ ТЕХНИКА



Вентилируемое водолазное снаряжение

57. Трехболтовое вентилируемое снаряжение (рис. 14) применяется для выполнения длительных работ под водой на глубинах до 60 м; оно состоит из трехболтового шлема с манишкой и прокладками, водолазной рубахи, переднего и заднего грузов, галош, сигнального конца, водолазного шланга, ножа и телефонного устройства в шлеме.

Для подачи воздуха водолазу применяются трехцилиндровые водолазные помпы или водолазные компрессоры, а для связи с поверхностью водолазный телефонный коммутатор ВК-1.

Трехболтовый водолазный шлем

предназначен для сохранения постоянного объема воздуха для дыхания водолаза, изоляции головы водолаза от воды и защиты от ударов под водой. Шлем изготовлен из листовой меди толщиной 1,0-г-1,5 мм и имеет жесткий фланец с тремя отверстиями, которыми он надевается на три болта, расположенные на таком же жестком фланце манишки. Между фланцами шлема и манишки устанавливается резиновая прокладка и закладывается фланец водолазной рубахи. В шлем наглухо вмонтированы два боковых иллюминатора и один съемный передний иллюминатор. В затылочной части шлема имеется воздухотелефонный ввод с двумя каналами: верхний — для телефонного кабеля, нижний — для подачи воздуха.

Для предотвращения выхода воздуха из шлема при обрыве

шланга внутри шлема на воздушном вводе имеется предохранительный клапан.

На правой стороне шлема имеется головной клапан (для удаления из скафандра излишков воздуха), которым водолаз регулирует объем воздуха в скафандре, нажимая на него головой.

Внутри шлема имеется воздухонаправляющий щиток (в верхней части), а для крепления телефона и микрофона — специальные гнезда.

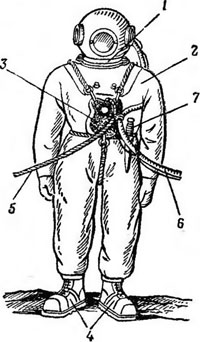

Рис. 14. Трехболтовое вентилируемое водолазное снаряжение:
I — шлем с манишкой и прокладками; 2 — водолазная рубаха; 3 — передний груз; 4 — галоши; 5 — сигнальный конец; 6 — водолазный шланг; 7 — водолазный нож





Манишка служит Для соединения Шлема с водолазной рубахой и удержания его на плечах водолаза.

Водолазная рубаха служит для защиты водолаза от непосредственного соприкосновения с окружающей водой. Рубаха изготавливается из прорезиненной ткани. В верхней части рубахи имеется фланец для соединения со шлемом; через этот фланец водолаз влезает в рубаху. Рукава рубахи заканчиваются резиновыми манжетами или рукавицами.

Для погашения положительной плавучести водолаза при спуске под воду служат передний и задний грузы. Вес каждого груза 16—18 кг. Для навешивания на плечи водолаза грузы соединены между собой пеньковыми концами, называемыми верхними брасами. Для предотвращения сползания в стороны, а также удержания шлема с манишкой на плечах водолаза грузы соединяются между собой нижним брасом.

Галоши, как и грузы, служат для погашения положительной плавучести водолаза и повышения его остойчивости. Галоши также защищают рубаху от повреждений, а ноги водолаза от ушибов. Вес пары водолазных галош 20—24 кг.



Водолазное снаряжение с выдохом в воду
(шланговое снаряжение с открытой схемой дыхания)

58. Водолазное снаряжение с выдохом в воду (СВВ-55) предназначается для производства подводных инженерных работ, поиска затонувших предметов и обследования дна водных преград.

Допустимая глубина погружения в снаряжении СВВ-55 при подаче воздуха от компрессора —до 20 м, а при подаче воздуха от облегченной водолазной помпы ОВП—до 10 м. В случае прекращения подачи воздуха с поверхности водолаз в течение 15 минут может оставаться под водой за счет сжатого воздуха или кислорода, подаваемого из баллонов аварийного устройства, что исключает несчастные случаи при обрыве шланга или повреждениях помпы.

Вес снаряжения в комплекте — 242 кг; вес в рабочем положении — 106 кг.

В комплект водолазного снаряжения с выдохом в воду СВВ-55 (рис. 15), входят: гидрокомбинезон, дыхательный автомат, аварийное устройство, поясной ремень, водолазные галоши, водолазный нож, водолазный шланг и сигнальный конец. Кроме того, в комплект включается: водолазное белье и защитное приспособление для глаз при электросварке (электрорезке) под водой.

К комплекту снаряжения придается оборудование: облегченная водолазная помпа ОВП, специальный фильтр ФВС-55, телефонная водолазная станция TCJIB, приспособление для перепуска кислорода, запасные части и инструмент. Для упаковки и хранения снаряжения используется специальный водолазный сундук.

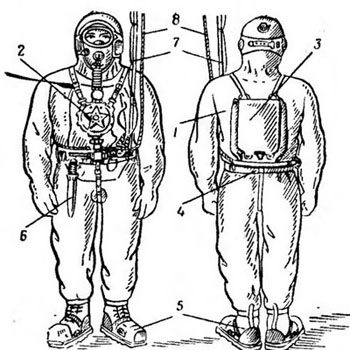

Рис. 15. Водолазное снаряжение с выдохом в воду СВВ-55:
1— гидрокомбинезон; 2 — дыхательный автомат; 3 — аварийное устройство; 4—поясной ремень; 5 — водолазные галоши; 6 — водолазный нож; 7 — водолазный шланг; 8 — сигнальный конец

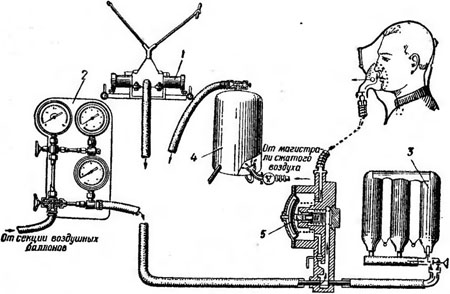

Рис. 16. Схема подачи воздуха водолазу:
17. — помпа; 2 — воздухораспределительный щит; 3 — аварийное устройство; 4 — фильтр Ф ВС-55; 5 — дыхательный автомат







Воздух водолазу может подаваться (рис. 16) от ручной облегченной водолазной помпы, от компрессорной установки через водолазный воздухораспределительный щит или из баллонов аварийного устройства. В условиях заражения атмосферы химическими или радиоактивными веществами воздух от помпы подается через фильтр ФВС-55.

Гидрокомбинезон вместе с объемным шлемом защищает водолаза от непосредственного соприкосновения с водой и переохлаждения. Гидрокомбинезон изготовляется из прорезиненной ткани; рукава оканчиваются трехпалыми рукавицами, которые могут заменяться резиновыми манжетами. Штанины комбинезона оканчиваются чулками.

Для надевания в верхней части комбинезона имеется прорезь с аппендиксом. С внутренней и внешней стороны прорезь с аппендиксом прикрывается фартуками.

В передней части объемного шлема имеется резиновая маска с полумаской, которая закрывает рот и нос водолаза. В верхнем отверстии маски размещается овальный иллюминатор; на правой стороне маски установлен клапан выдоха. Оголовье с замком и крючками позволяет дыхательную полумаску шлема плотно прижимать к лицу водолаза.

В задней части объемного шлема расположен клапан, через который вытравливается избыточный воздух.

Дыхательный автомат предназначен для регулировки подачи воздуха для дыхания и одновременно является передним грузом, создающим отрицательную плавучесть водолазу под водой. Дыхательный автомат состоит из корпуса, крышки корпуса, диафрагмы, комбинированного клапана, крана прямой подачи, тройника с невозвратным клапаном. Автомат позволяет увеличивать подачу воздуха по желанию водолаза или же переключаться на прямую подачу воздуха, минуя автомат, непосредственно в поддиафрагменную полость и далее к водолазу.

Аварийное устройство обеспечивает дыхание водолаза сжатым воздухом или кислородом в случае обрыва или повреждения водолазного шланга и прекращения подачи воздуха с поверхности. Аварийное устройство одновременно является задним грузом для создания водолазу отрицательной плавучести, остойчивости под водой. Аварийное устройство состоит из трех баллонов емкостью 1,3 л каждый с рабочим давлением 150-*-200 ат, коллектора, углового штуцера, вентиля, соединительного шланга и защитного кожуха.

 При применении нестандартных баллонов уменьшенного веса

устанавливается дополнительный груз на баллоны.

Защитное приспособление служит для защиты глаз водолаза от светового излучения сварочной дуги; оно устанавливается перед работами по сварке или резке металла под водой.






59. Универсальное водолазное снаряжение (СВУ) предназначено для дыхания водолаза при выполнении различных работ под водой. Подача воздуха осуществляется по шлангу с поверхности. Кроме того, снаряжение допускает кратковременное пребывание водолаза под водой автономно, с использованием сжатого воздуха, находящегося в баллонах дыхательного аппарата.

Воздух подается по шлангу из транспортных баллонов или от ручной водолазной помпы.

Максимальная глубина погружения при подаче воздуха из транспортных баллонов через редуктор 30 м, а при подаче от ручной помпы 10 м.

Время пребывания водолаза под водой при подаче воздуха но шлангу не ограничено. Время автономной работы при полностью заполненных баллонах на глубине до 10 м в аппарате ШАП-62 — 8—10 минут, а в аппарате АВМ-3— около 20 минут. Вес аппарата ШАП-62 с баллонами 13 кг, а аппарата АВМ-3 около 21 кг.

В комплект снаряжения входят: дыхательные аппараты

ШАП-62 и АВМ-3 (рис. 17), гидрокомбинезон, нагрудный и поясной грузы, маска ВМ-4 и водолазные боты. Маска используется при работе в аппарате без гидрокомбинезона.
