3. ВОДОЛАЗНАЯ ТЕХНИКА

Автономное воздушное снаряжение
(снаряжение с воздушнобаллонными аппаратами)

64. Автономное воздушное снаряжение предназначено для плавания под водой при разведке водных преград, а также для выполнения других работ.

В комплект снаряжения входят: подводный дыхательный аппарат АВМ-1 или «Украина», гидрокостюм типа ГКП-4, водолазная маска, ласты, ремень с грузами, свинцовые задники, водолазный нож.

Для спусков при низких температурах воды в комплект снаряжения включается водолазное белье.

65. Подводный дыхательный аппарат АВМ-1 М относится к группе автономных дыхательных аппаратов, работающих на сжатом воздухе по открытой (незамкнутой) схеме дыхания.

Максимальная глубина погружения в аппарате 40 м. Исходя из запаса воздуха в аппарате время пребывания водолаза под водой на глубине до 5 м при скорости течения 0,8 м/сек составляет 25— 30 мин. Аппарат весит 23,5 кг, максимальное рабочее давление воздуха в баллонах 150 ат, емкость баллона 7 л.

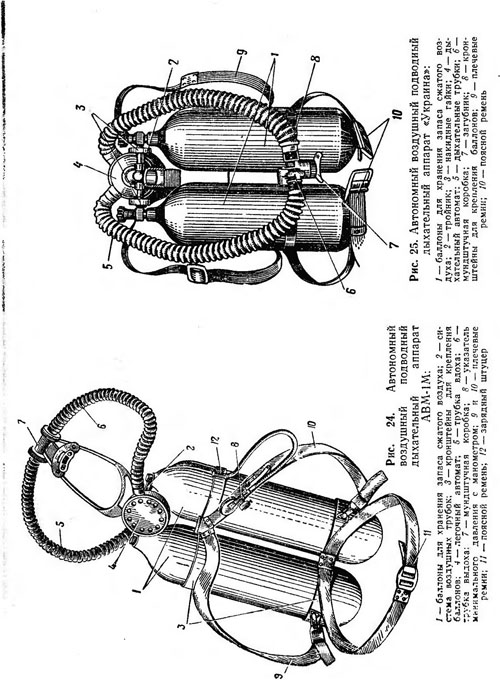

Аппарат АВМ-1М (рис. 24) состоит из двух воздушных баллонов, легочного автомата с редуктором и гофрированными трубками, мундштучной коробки с загубником, указателя минимального давления с манометром.

К аппарату прилагаются водолазная маска, носовой зажим, грузовой ремень, инструментальная сумка и принадлежности.

66. Подводный дыхательный аппарат «Украина» (рис. 25) состоит из двух баллонов, легочного автомата, воздухораспределительной коробки, дыхательных трубок, мундштучной коробки с загубником и выдыхательного клапана. Баллоны и легочный автомат крепятся к металлической панели, имеющей систему ремней для ношения аппарата на спине.

В аппаратах «Украина» могут быть применены баллоны емкостью 2, 4, 5, 6 и 7 л с рабочим давлением 150—200 ат.

Аппарат допускает погружение водолаза под воду на глубины до 40 м. Время пребывания водолаза под водой на глубине до 5 м и скорости течения до 0,8 м/сек для аппаратов с баллонами емкостью 5 л и рабочим давлением 150 атм составляет 20 мин.

Вес аппарата на воздухе с полными баллонами емкостью 5 л —
15,8 кг.

67. Гидрокостюм ГКП-4 (рис. 26) состоит из куртки, герметизирующего кольца и штанов.


Куртка изготовлена заодно с объемным шлемом, имеющим разъемный замок. Рукава куртки оканчиваются резиновыми манжетами, а в нижней части куртки имеются две резиновые манжеты для герметизации костюма при надевании.
Штаны оканчиваются сделанными заодно с ними резиновыми чулками. В верхней части штаны имеют поясную резиновую манжету.

Для регулировки плавучести водолаза при плавании в гидрокостюме и для создания отрицательной плавучести при производстве подводных работ служит грузовой ремень, Количество грузов при регулировании плавучести увеличивается или уменьшается. Для увеличения веса и остойчивости вместо ласт водолаз может надевать свинцовые задники.

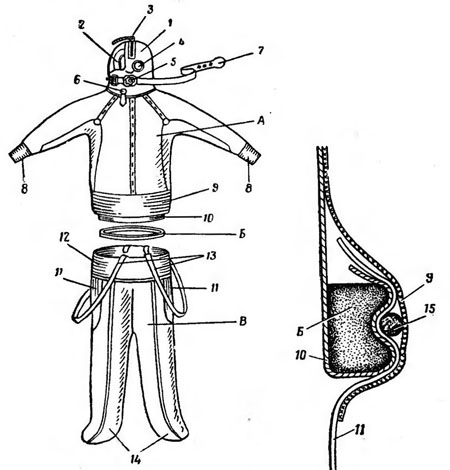

Рис. 26. Гидрокостюм ГКП-4:
А — куртка; Б — герметизирующее кольцо; В — штаны; 1 — объемный шлем;2 — подшлемник; 3 - головной разъемный замок; 4 — очковое стекло; 5 — штуцер; 6 — травящий клапан; 7 — фиксатор загубника; 8 — манжеты; 9 - наружная поясная манжета куртки; 10 — внутренняя поясная манжета куртки;
11 — резиновые вставки; 12 — поясная манжета штанов; 13—помочи; 14 — чулки; 15 — резиновый жгут

Устройства для спуска и подъема водолаза

68. Водолазный трап служит для схода водолаза с плавсредства в воду и выхода из воды. Трапы могут быть деревянные и металлические и представляют собой лестницу с поручнем.

Трап устанавливается с наклоном и нижней частью погружается в воду не менее чем на 1,5 м, ширина трапа 40 см, угол наклона 20°. Трапы изготавливаются силами войск.

Спусковой конец служит для спуска водолаза к месту работ или на грунт. Если спусковой конец доходит только до грунта, а до места работы еще требуется пройти определенное расстояние, то прокладывается ходовой трос.

Спусковой конец представляет собой пеньковый трос окружностью 50—75 мм. К нижнему концу его крепят груз весом 20— 100 кг, а верхний закрепляют у места спуска.

Ходовой проводник изготовляется из такого же троса и крепится одним концом к балластине (грузу спускового конца), другой конец оканчивается огоном и надевается на руку водолаза или крепится у места работы.
