3. ВОДОЛАЗНАЯ ТЕХНИКА

Устройства для подачи воздуха водолазу

69. Для обеспечения дыхания водолаза в вентилируемом снаряжении, снаряжении с выдохом в воду и универсальном снаряжении СВУ требуется подача воздуха с поверхности по шлангам.

Воздух может подаваться компрессором, трех- или двухцилиндровыми помпами, облегченной водолазной помпой и от заранее наполненных воздухом баллонов.

Трехцилиндровая водолазная помпа (рис. 27) состоит из фундамента, на котором смонтированы три цилиндра, три шатуна со штоками, к которым присоединены поршни, коленчатый вал с двумя маховиками, манометр и воздухоприемник. Помпа в сборе с двумя маховиками весит 247 кг, производительность помпы 3 л за 1 оборот.

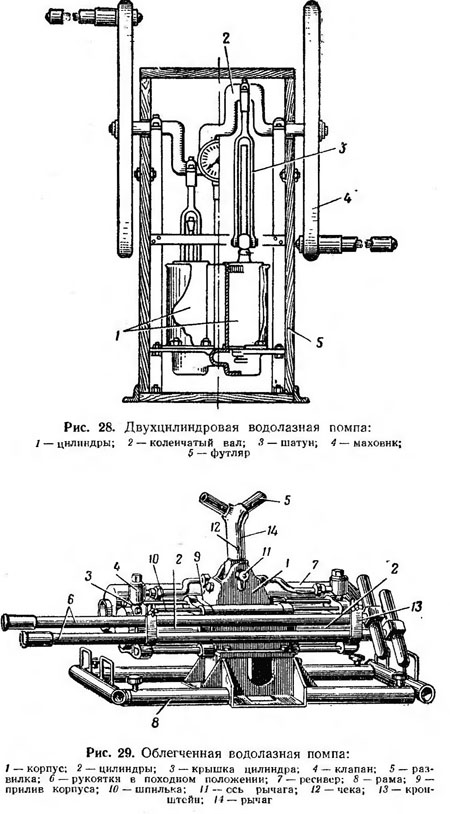

Двухцилиндровая водолазная помпа (рис. 28) по конструкции аналогична трехцилиндровой помпе, но у нее отсутствует воздухоприемник. Поршни, шатуны, штоки, нагнетательные и всасывающие клапаны у трех- и двухцилиндровой помп взаимозаменяемы. Вес двухцилиндровой помпы 120 кг, производительность 2 л за 1 оборот.
Облегченная водолазная помпа (рис. 29) предназначена для подачи воздуха водолазу, работающему в снаряжении с выдохом в воду на глубинах до 10 м (СВВ-55, СВУ и др.).

Основными узлами помпы являются: корпус, два цилиндра, в которых размещены на одном общем штоке два поршня, рычаг с развилкой, на которую надеваются две рукоятки, ресивер и рама.

Производительность помпы при 30 двойных качаниях в одну минуту равна 52—55 л.

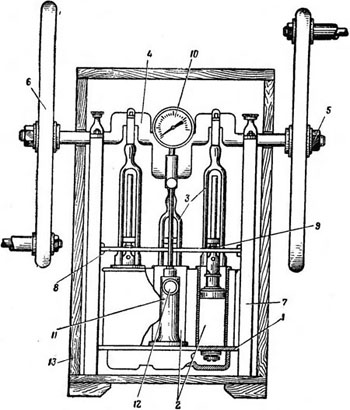

Рис. 27. Трехцилиндровая водолазная помпа:
1 — фундамент; 2 — цилиндры; 3 — шатуны; 4 — коленчатый вал; 5— гайка; б — маховик; 7— рама; 8— соединительная планка; 9— направляющая планка;10 — манометр; 11— воздухоприемник; 12 — патрубок воздухоприемника; 13 —
ящик-футляр


Фильтр ФВС-55 служит для очистки воздуха, загрязненного маслами, пылью и грязью, а также отравляющими и радиоактивными веществами, Фильтр представляет собой цилиндрический сосуд (рис. 30), состоящий из корпуса с нижним и верхним сферическими донышками. Верхнее донышко съемное. Корпус разделен решетками на две полости: в верхней полости помещаются противогазные коробки, а в нижней — металлические стружки для сбора пыли и влаги. На нижнем донышке имеется рожок ввода воздуха, а на верхнем—тройник (для присоединения шлангов), предохранительный клапан на 5,5 ат и контрольный манометр.

Водолазный манометр служит для измерения давления воздуха, подаваемого для дыхания водолазу, а также для определения глубины погружения водолаза при спусках в вентилируемом снаряжении.

70. Кислородный компрессор (насос) предназначен для заполнения малых кислородных баллонов автономных дыхательных аппаратов сжатым кислородом.

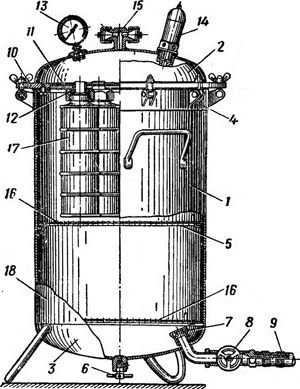

Рис. 30. Фильтр воздушный специальный ФВС-55:
1 — корпус; 2 — верхнее донышко; 3 — нижнее донышко; 4 — наружное кольцо; 5 — внутреннее кольцо; 6 — спусковой кран; 7 — рожок ввода воздуха; 8 — запорный вентиль; 9 — резиновый шланг; 10 — фланец; 11 — диск; 12 — штуцер; 13 — манометр; 14 — предохранительный клапан; 15 — тройник; 16 — решетки; 17 — противогазовая коробка; 18 — полость для металлической стружки

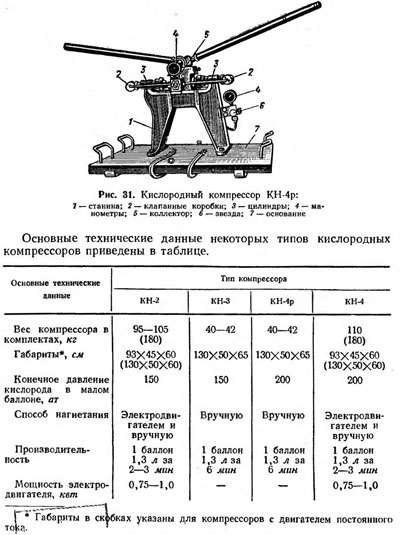

Общий вид ручного кислородного компрессора КН-4р показан на рис. 31.

Транспортные кислородные баллоны используются для доставки кислорода к месту проведения водолазных работ. Баллоны имеют емкость 40 л и рассчитаны на давление 150 ат. Баллон весит 70 кг. Все кислородные баллоны окрашиваются в голубой цвет. В верхней части баллона выбиты его паспортные данные.

Общий вид транспортного кислородного баллона и устройство запорного вентиля показаны на рис. 32.
Перепуск с манометром служит для зарядки малолитражных кислородных баллонов дыхательных аппаратов путем перепуска кислорода из транспортных баллонов, имеющих полное давление. Кислородные манометры имеют надпись на шкале «Кислород. Масло опасно».

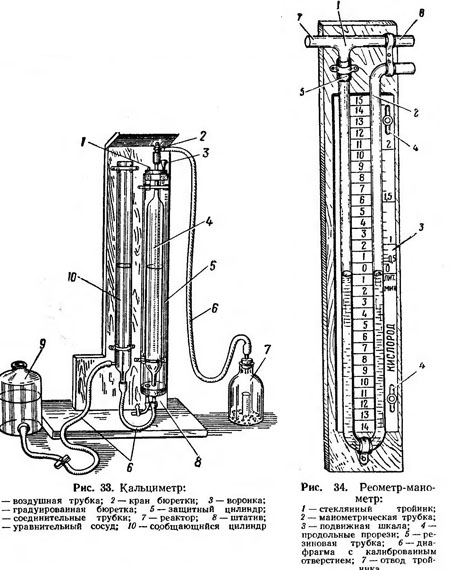

Кальциметр служит для проведения анализа химического поглотителя с целью определения его насыщенности углекислым газом. Результаты анализа используются для определения времени пребывания водолаза под водой по продолжительности действия химического поглотителя. Общий вид и устройство кальциметра показаны на рис. 33.

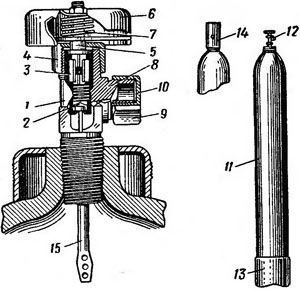

Рис. 32. Транспортный кислородный баллон и запорный вентиль:
1 — корпус вентиля; 2 — запорный клапан; 3 — передаточная муфта; 4 — гайка сальника; 5 — шпиндель; 6 — маховичок; 7 — пружина; 8 - боковой отвод; 9 — заглушка; 10 — фибровая прокладка; 11 — корпус баллона; 12 — вентиль баллона; 13 — башмак; 14 — предохранительный колпак; 15 — трубка


Реометр-манометр является комбинированным прибором для регулировки и проверки кислородподающего механизма дыхательного аппарата (как реометр) и определения /

сопротивления дыханию частей дыхательного аппарата и в целом аппарата (как манометр).
Реометр-манометр позволяет замерять количества протекающего газа в пределах от 0,5 до 3,0 л/мин и давление от 10 до 200 мм вод. ст.
Общий вид и устройство реометра- манометра показаны на рис. 34.
