Схема тормозной системы тепловоза М62


Сжатый воздух в тормозную систему подается компрессором КТ7 (рис. 155). Всасываемый через фильтры воздух первоначально сжимается в цилиндрах низкого давления, затем, пройдя холодильник компрессора, подвергается дальнейшему сжатию в цилиндрах высокого давления и нагнетается в главные резервуары 15 общим объемом 1110 л. Как только давление воздуха в главных резервуарах поднимается до 9 кгс/см2 (0,88 МПа), регулятор давления (ЗРД) 10 приводит в действие разгрузочное устройство, которое удерживает всасывающие клапаны компрессора в открытом положении, заставляя этим работать компрессор вхолостую, и только при понижении давления в резервуарах до 7,5 кгс/см2 (0,73 МПа) регулятор ЗРД вновь включает компрессор в работу. Для защиты тормозной системы от переполнения в случае неудовлетворительной работы регулятора давление на питательной магистрали между компрессором и главными резервуарами установлены предохранительные клапаны (Э.216) 11, отрегулированные на срабатывание при давлении 0,5 кгс/см2 (1,09 МП а). Из главных резервуаров сжатый воздух через маслоотделитель 16 поступает в питательную магистраль к кранам машиниста 3 вспомогательного тормоза 6

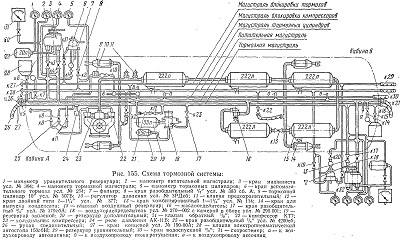

Рис. 155 Схема тормозной системы тепловоза М62

Для зарядки автотормозов ручку крана машиниста устанавливают в первое положение («отпуск и зарядка»), при котором сжатый воздух из питательной магистрали через распределительное устройство крана поступает в тормозную магистраль. Одновременно через дроссельное отверстие заряжается уравнительный резервуар 29. Время наполнения уравнительного резервуара находится в постоянной зависимости от величины давления в питательной магистрали и уравнительном резервуаре. Нормальное давление в тормозной магистрали должно быть порядка 5,3—5,5 кгс/см2 (0,52—0,54 МПа). Зарядку уравнительного резервуара и тормозной магистрали контролируют однострелочными манометрами 1 и 4. Манометр 2 контролирует давление питательной магистрали. В любом из трех положений ручки крана машиниста (I —г отпуск и зарядки, III — перекрыта с питанием тормозной магистрали и при служебном отпуске тормозов) сжатый воздух из тормозной магистрали поступает в камеру воздухораспределителя, распределительный поршень которого перемещается в такое положение, когда запасной резервуар 19 может заполняться до нормального рабочего давления, а тормозные цилиндры через специальный клапан крана вспомогательного тормоза 6 (ручка управления крана должна находиться в поездном положении) сообщаются с атмосферой. Время зарядки запасного резервуара зависит от того, в каком из двух режимов — «равнинном» или «горном» — работает воздухораспределитель.

Чтобы привести тормоза в действие, ручку крана машиниста переводят с поездного положения на позицию служебного торможения. При этом сжатый воздух из уравнительного резервуара 29 через дроссельное отверстие крана уходит в атмосферу. Понижение давления в уравнительном резервуаре вызывает падение давления в полости распределительного устройства крана машиниста, в результате чего перемещается уравнительный поршень и его хвостовик, служащий выпускным клапаном, сообщает тормозную магистраль с атмосферой. С понижением давления в тормозной магистрали приходит в действие распределительное устройство воздухораспределителя, в результате чего прекращается связь тормозных цилиндров с атмосферой. При дальнейшем понижении давления в тормозной магистрали распределительный шток воздухораспределителя перемещается в положение, при котором запасной резервуар 19 сообщается с трубопроводом, соединяющим управляющее устройство крана вспомогательного тормоза с воздухораспределителем. Процесс наполнения этой магистрали происходит таким образом, что при каждом снижении давления в тормозной магистрали будет устанавливаться и автоматически поддерживаться определенное давление в трубопроводе между воздухораспределителем и краном вспомогательного тормоза. Под давлением сжатого воздуха распределительный шток управляющего устройства крана вспомогательного тормоза переместится в положение, при котором питательная магистраль сообщается с тормозными цилиндрами. Как только давление в тормозных цилиндрах станет равным давлению в трубопроводе, соединяющем кран вспомогательного тормоза с воздухораспределителем, эта связь прерывается, т. е. заканчивается ступень торможения. Величина давления в тормозных цилиндрах, которая контролируется по показаниям

однострелочных манометров 5, установленных в кабинах машиниста, зависит также от положения рукоятки, переключающей воздухораспределитель на один из трех режимов работы: порожний, груженый н средний. В положении экстренного торможения ручки крана машиниста давление в тормозной магистрали резко падает до нуля, при этом воздухораспределитель быстро сообщает запасной резервуар с трубопроводом крана вспомогательного тормоза, управляющее устройство которого сообщает питательную магистраль с тормозными цилиндрами, и давление в них быстро поднимается до 4,0 кгс/см2 (0,39 МПа).

Служебный отпуск тормозов производят переводом ручки крана машиниста в положение «отпуск и зарядка» с последующей перестановкой в «поездное положение с автоматической ликвидацией сверх зарядки» или в положение «перекрыши с питанием тормозной магистрали», в результате чего питательная магистраль через распределительное устройство крана сообщится с тормозной, и она может получить зарядку до нормального рабочего давления. Однако, как только давление р тормозной магистрали будет восстановлено до нужной величины, можно прекратить наполнение тормозной магистрали переводом ручки крана в положение «перекрыша без питания магистрали». С повышением давления в тормозной магистрали повышается давление и в распределительном устройстве воздухораспределителя, шток которого перемещается в положение, при котором магистраль тормозных цилиндров через кран вспомогательного тормоза сообщается с атмосферой, а запасной резервуар 19 с тормозной магистралью. Постепенно повышая давление краном машиниста в тормозной магистрали, можно получить любые ступени отпуска тормозов на горном режиме работы воздухораспределителя, в том числе и полный отпуск; На равнинном легком режиме работы воздухораспределителя можно производить только бесступенчатый отпуск с выравниванием времени отпуска по поезду. Режимы переключаются специальной рукояткой на воздухораспределителе.

Для управления тормозами при работе одиночным локомотивом тепловоз оборудован системой вспомогательного тормоза. Кран вспомогательного тормоза уел. № 254 может производить ступенчатое наполнение тормозных цилиндров до максимального давления 4 кгс/см2 (0,39 МПа), а также ступенчатый отпуск тормозов независимо от состояния тормозов поезда. Для торможения локомотива ручку крана с поездного положения, обеспечивающего действие автоматического тормоза, перемещают против часовой стрелки в одно из тормозных положений, в результате чего сжатый воздух из питательной магистрали через регулирующее устройство крана поступает в магистраль тормозных цилиндров. Давление воздуха в тормозных цилиндрах будет повышаться до тех пор, пока не установится определенное давление, соответствующее положению ручки крана. Установившееся давление будет поддерживаться автоматически независимо от утечек в трубопроводе и в тормозных цилиндрах. Для снижения давления в тормозных цилиндрах ручка крана вспомогательного тормоза переводится по часовой стрелке в поездное положение и этим прерывается связь тормозных цилиндров с питательной магистралью. Под действием сжатого воздуха

в тормозных цилиндрах управляющий шток, перемещаясь, сообщает их с атмосферой.

Более эффективная и надежная работа тормозов обеспечивается подключением в магистраль, соединяющую воздухораспределитель 18 с краном вспомогательного тормоза 6, дополнительного резервуара

20, который своим давлением обеспечивает плавную без резких толчков работу крана вспомогательного тормоза при управлении тормозами поезда краном машиниста.

Кроме того, в схему входят реле давления 24, обратный клапан

21, воздушные фильтры 7 на трубопроводе перед кранами вспомогательного тормоза и регулятором давления ЗРД, разобщительные и концевые краны. Реле давления (АК-ПБ) 24 снимает нагрузку с тягового генератора в случае падения давления в тормозной магистрали ниже 3—3,5 кгс/см2 (0,3—0,34 МПа). Реле не позволяет нагружать генератор до тех пор, пока в тормозной магистрали давление не .достигнет 4,8—5 кгс/см2 (0,47—0,49 МПа). Для перепуска воздуха из тормозной магистрали в один отключенный главный резервуар при транспортировании тепловоза в недействующем состоянии установлены разобщительный кран 8 и обратный клапан 21.
