Реле Р-45 тепловоза 2ТЭ116

Реле Р-45 тепловоза 2ТЭ116

(рис. 133) служат для коммутации электрических цепей управления и защиты тепловоза. Каждое реле состоит из магнитной системы клапанного типа, контактов рычажного 7 и мостикового 8 типов, установленных на панели. К магнитной системе реле относится ярмо 2, сердечник с катушкой 3 и подвижной якорь 4. Рычажные и мостиковые контакты могут быть как размыкающими, так и замыкающими. Детали и узлы всех типов реле Р-45, кроме катушек (исполнены на разные номинальные напряжения) и панелей, взаимозаменяемы.

Реле Р-45Г2-12 в отличие от других реле серии Р-45 имеет токовую катушку вместо катушки напряжения и механическую защелку, удерживающую якорь реле во включенном состоянии после снятия напряжения. Реле Р-45ГЗ-11 имеет катушку на 75 В, реле Р-45Г5-11 — на 24 В. Оба эти реле имеют по одному замыкающему и одному размыкающему контакту рычажного типа, а контактов мостикового типа не имеют. Срабатывание реле регулируется изменением сжатия пружины 5 путем вращения болта 6.

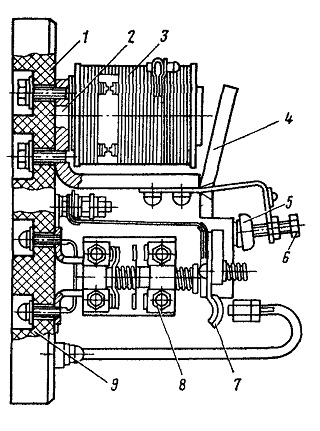

Рис. 133. Реле управления P-45Л, М, Н, Г:
1 — панель; 2 — ярмо; 3—катушка; 4 — якорь; 5 — пружина; 6 — болт регулировочный; 7, 8 — пальцевый и мостиковый контакты; 9 — магнитный сердечник
