Трехполюсные контакторы переменного тока КМ-2334 (К1—К4) тепловоза 2ТЭ116



(рис. 130) предназначены для включения мотор-вентиляторов холодильной камеры. Они состоят из следующих основных узлов: контактной и дугогасительной систем, подвижной системы, электромагнитной системы, вспомогательных контактов, основания. Контактная система мостикового типа. Неподвижные главные контакты 7 расположены в камере дугогашения. Узел подвижных главных контактов укреплен на планке 16. Подвижной контакт 11 установлен на направляющей колодке 12 в контактодержателе 14. Контактное нажатие создается пружиной 13 и регулируется шайбами 15. Гашение электрической дуги осуществляется двойным разрывом цепи с гашением дуги в замкнутом
пространстве камеры дугогашения 8, имеющей основание и крышку 10, изготовленных из дугостойких пресс-материалов.

Подвижная система, состоящая из скобы 21 и планки 16, связана шарнирно с якорем 20. На планке 16 крепятся, помимо узла подвижных главных контактов, подвижные части вспомогательных контактов. С помощью рычагов 18 подвижная система уравновешена грузом противовеса 4.

Электромагнитная система состоит из Е-образного сердечника 17, Т-образного якоря и втягивающей двухсекционной катушки 19 постоянного тока. Секция I создает ампер-витки включения. Обе секции I и II, соединенные последовательно, создают ампер-витки удерживания после включения мостиковых размыкающих вспомогательных контактов.

Все узлы контактора крепятся на металлическом основании 1.

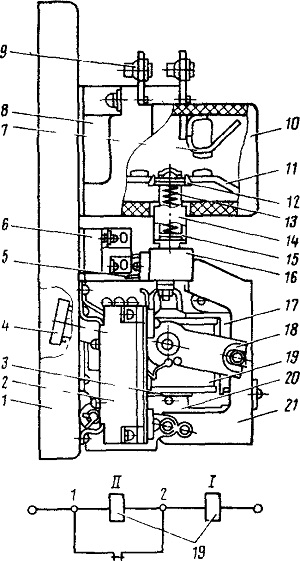

Рис. 130. Электромагнитный контактор КМ-2334:
1 — основание; 2 — вспомогательный контакт клиновой; 3, 5 — скобы; 4 — груз противовеса; 6 — вспомогательный контакт перекидной; 7 — контакт неподвижный; 8 — камера дугогаснтельная; 9 — выводная шина; 10 — крышка камеры дугогашения: 11— контакт подвижной; 12 —
направляющая колодка; 13 — притирающая пружина; 14 — контактодержатель; 15 — регулировочные шайбы; 16 — планка; 17 — сердечник; 18 — рычаг противовеса;
19 — катушка втягивающая; 20 — якорь; 21 — скоба подвижной системы; l и 11 — секции втягивающей катушки 19
