УХОД ЗА РЕГУЛЯТОРОМ НАПРЯЖЕНИЯ ТИПА СРН-7
ТЕПЛОВОЗА ТГМ3
Конструкция регулятора напряжения типа СРН-7

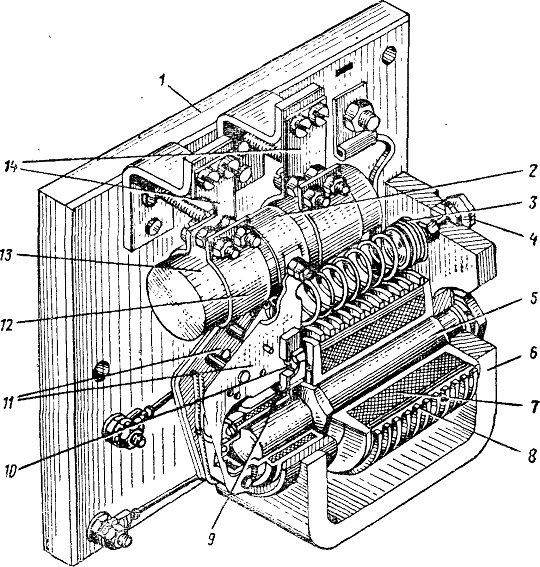

§ 95. Конструкция аппарата изображена на рис. 15. На изоляционной панели
1 установлено стальное П-образное ярмо 6 с сердечником 5, на котором
закреплена неподвижная параллельная катушка 7 регулятора, а в некоторых
исполнениях регулятора — также и последовательная катушка 8. В кольцевом
зазоре между сердечником и втулкой ярма расположена параллельная
подвижная катушка 9, намотанная на легкий пластмассовый каркас и жестко
связанная с подвижным якорем 11, поворачивающимся на призматической оси
10. На верхнем конце якоря установлен средний подвижный контакт 2. На
изоляционной панели на двух биметаллических пластинах 14 поставлены
неподвижные контакты 13 — правый и левый, к пластинам они прикреплены
хомутами 12. Действием пружины 3 (ее усилие можно изменять
регулировочным винтом 4) средний подвижный контакт прижимается к правому
неподвижному. На регуляторе применены контакты, изготовленные из
электрографитированного угля с низким процентом зольности (не более
0,03). Применение углей с более высоким процентом зольности не
допускается, так как при этом образуется изоляционная пленка на
поверхности контактов и нарушается работа регулятора. При работе
регулятора его контакты непрерывно нагреваются и охлаждаются, вследствие
чего происходит изгибание и выпрямление биметаллических пластин,
вызывающее поперечное перемещение неподвижных контактов относительно
подвижного, и само-зачистку контактов от продуков подгара.
При определенном токе в Параллельных катушках — подвижной и неподвижной
— электромагнитное усилие преодолевает натяжение пружины, подвижная
катушка перемещается (втягивается) в кольцевой зазор в сторону
неподвижной катушки, а средний подвижный контакт отходит от правого
неподвижного контакта в сторону левого неподвижного контакта. При
уменьшении тока подвижный контакт перемещается в обратном направлении.
