РЕГУЛЯТОР ДАВЛЕНИЯ 3РД, ЕГО РЕГУЛИРОВАНИЕ НА ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ КОМПРЕССОРА ТЕПЛОВОЗА ТГМ3



§ 75. Компрессор должен поддерживать давление воздуха в главных резервуарах 7—9 атм.

Эту функцию выполняет регулятор давления ЗРД (рис. 14), который при повышении давления в питательной магистрали до

9 атм пропускает воздух в клапан холостого хода, соединяющий компрессор с атмосферой. При давлении в питательной магистрали 7 атм регулятор давления отключает клапан холостого хода, включая в работу компрессор.

Регулирование предельных величин давления воздуха в главных резервуарах производится так: как только давление в главных резервуарах будет равным 9 атм, необходимо вращать регулировочный стержень 3 (левый по чертежу) против часовой стрелки до тех пор, пока выключиться компрессор. Как только давление в главных резервуарах упадет до 7 атм, вращают правый стержень 5 по часовой стрелке до момента включения компрессора. После регулирования стержни 3 и 5 закрепляются контргайками.

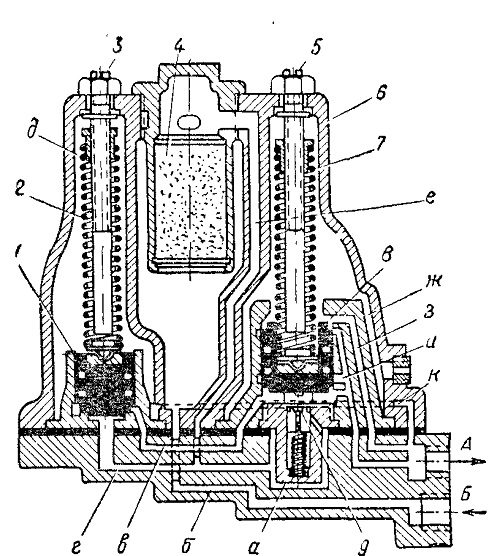

Рис. 14. Регулятор давления ЗРД:
1 — выключающий клапан; 2 —пружина выключающего клапана; 3, 5 — регулировочный стержень; 4 — фильтр; 6 — корпус; 7 — пружина включающего клапана; 8 — включающий клапан; 9 — клапан; а, б, в, г, е, ж, з, и, к — каналы; д — полость; А — воздух к клапану холостого хода; Б — воздух от главных резервуаров
