ПРОВЕРКА И РЕГУЛИРОВКА ГАЗОРАСПРЕДЕЛЕНИЯ дизеля ТЕПЛОВОЗА ТГМ3 - ЧАСТЬ 3









Проверка и регулировка фаз газораспределения цилиндров правого блока

§ 61. При регулировке фаз газораспределения цилиндров правого блока последовательность операций такая же, как и при регулировке фаз газораспределения цилиндров левого блока.

Сначала производится регулировка клапанов впуска, затем выпуска. При этом по порядку работы цилиндров сначала производится регулировка шестого цилиндра, затем первого.

Пример 1. Впускной клапан открывается раньше, чем необходимо. При проверке моментов открытия и закрытия клапанов впуска первого и шестого цилиндров установлено;


а) клапаны впуска первого цилиндра открываются, не доходя 55° до в. м. т., т. е. ранее на 55 —50 = 5°, а закрываются через 50° после н. м. т., т. е. ранее на 56—50 = 6°;

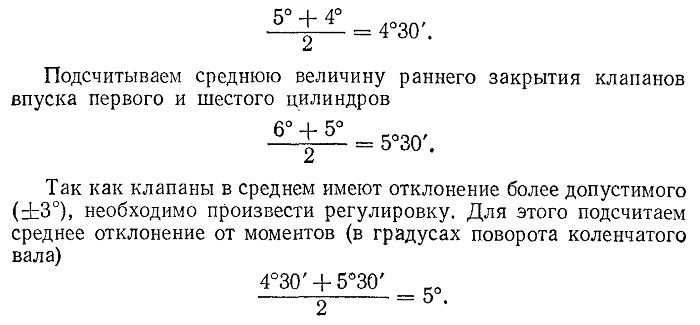

б) клапаны впуска шестого цилиндра открываются, не доходя 54° до в. м. т., т. е. ранее на 54—50= 4°, а закрываются через 51° после н. м. т., т. е. ранее на 56—51 = 5°. Подсчитываем среднюю величину раннего открытия клапанов впуска первого и шестого цилиндров







Для устранения этого отклонения необходимо распределительный вал впуска переставить против вращения на 5° (по коленчатому валу). По табл. 4 в графе «Требуемый поворот распределительного вала» находим угол 5° (по коленчатому валу). В графе «При раннем открытии клапана» указано, что шестерню распределительного вала необходимо снять со шлицев и переставить по вращению относительно промежуточного валика на четыре зуба. При этом после перестановки шестерни распределительного вала относительно промежуточного валика шлицы шестерни не совпадут со шлицами распределительного вала, поэтому необходимо повернуть распределительный вал против вращения относительно шестерни распределительного вала до ближайшего совпадения шлицев. В результате будет достигнут поворот распределительного вала против вращения на 5°12' (по коленчатому валу), указанный в графе «Достигаемый поворот распределительного вала».

Таким образом, фактическое среднее отклонение от моментов будет



5° 12' — 5° = 0°12'.

Пример 2. Впускной клапан открывается позже, чем необходимо. При проверке моментов открытия и закрытия клапанов впуска первого и шестого цилиндров установлено:

а) клапаны впуска первого цилиндра открываются позже на 7°, а закрываются позже на 6°30';

б) клапаны впуска шестого цилиндра открываются позже на 8°30', а закрываются позже на 7°.








Таблица 4
Данные для регулировки фаз газораспределения



Т ребуемый поворот рас­пределитель­ного вала

При раннем открытии клапана

При позднем открытии клапана

Достигаемый поворот распреде­лительного вала

>•.

2

§ &

Число зубьев, на которое необходимо переставить шестерню

Число зубьев, на которое необходимо переставить шестерню



По рас­

н

v S

распределительного

распределительного

По колен­

tr

ч за

вала по вращению,

вала против вращения,

предели­

К



относительно проме­

относительно проме­

чатому

тельному

По коле валу

Е 25 я

о ^ С н

жуточного валика,

. сняв ее со шлицев распределительного вала1

жуточного валика, сняв ее со шлицев распределительного вала2

валу

валу

3°

1°30'

2

2

2° 36'

1° 18'

4°

2°

3

3

3°54'

1°57'

5°

2° 30'

4

4

5° 12'

2°36'

6°

3°

5

5

6° 32'

3°16'

Г

3°30'

5

5

6° 32'

3°16'

8°

4° .

6

6

7°50'

3°55'

9°

4° 30'

7

7

9° 08'

4°34'

10°

5°

8

8

10°26'

5° 13'

11J

5° 30'

8

8

10°26'

5° 13'

12J

6°

9

9

11° 44'

5°52'

13°

6°30'

10

10

13°02'

6°ЗГ

14°

7°

11

11

14°20'

7°10'

15°

7° 30'

12

12

15°40'

7°50'





1 После перестановки шестерни распределительного вала относительно промежуточного валика шлнцы шестерни не совпадают со шлицами распределительного вала. Необходимо повернуть распределительный вал против вращения относительно шестерни распределительного вала до ближайшего совпадения шлицев шестерни со шлицами распределительного вала.

2 После перестановки шестерни распределительного вала относительно промежуточного валика шлицы шестерни не совпадают со шлицами распределительного вала. Необходимо повернуть распределительный вал по вращению относительно шестерни распределительного вала до ближайшего совпадения шлицев шестерни со шлицами распределительного вала.

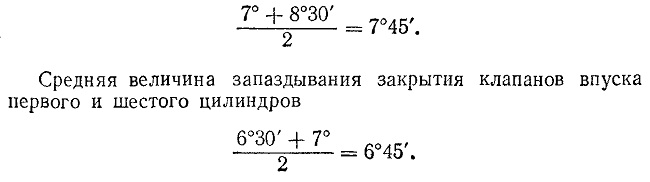

Средняя величина запаздывания открытия клапанов впуска первого и шестого цилиндров





Если отклонение более допустимого, то производим регулировку. Для этого подсчитываем среднее отклонение от моментов (в градусах поворота коленчатого вала)





По табл. 4 в графе «При позднем открытии клапана» подобно тому, как это сделано в примере 1, находим, что для устранения этого отклонения шестерню распределительного вала необходимо снять со шлицев и переставить против вращения относительно промежуточного валика на пять зубьев.

После указанной перестановки шестерни шлицы шестерни не совпадают со шлицами распределительного вала, поэтому необходимо повернуть вал по вращению относительно шестерни распределительного вала до ближайшего совпадения шлицев шестерни со шлицами распределительного вала. В результате будет достигнут поворот распределительного вала по вращению на 6°32' (по коленчатому валу) и среднее отклонение от моментов будет равно 7°15' — 6°32' = 0°43'.

Регулировка моментов открытия и закрытия клапанов выпуска производится так, как показано в примерах 1 и 2.
