ПРОВЕРКА И РЕГУЛИРОВКА ГАЗОРАСПРЕДЕЛЕНИЯ ДИЗЕЛЯ ТЕПЛОВОЗА ТГМ3 - ЧАСТЬ 1

§ 56. Регулировку газораспределения разрешается производить только в особых случаях, с обязательным занесением всех данных в формуляр дизеля. Регулировать газораспределение можно только под руководством специально подготовленного лица.

§ 57. При проверке и регулировке газораспределения, а также при установке угла опережения подачи топлива все отсчеты углов поворота коленчатого вала вести от в. м. т. поршня первого левого цилиндра.

Для отсчета углов поворота коленчатого вала на шестерне, видимой в люке носка дизеля, нанесена градуированная шкала с обозначением верхней и нижней мертвых точек поршня первого левого цилиндра. Наблюдая за положением делений шкалы относительно стрелки, произвести отсчет углов поворота коленчатого вала.

Положение коленчатого вала, при котором метка «0 — в. м. т. —
1 лц на градуированной шкале совпадает со стрелкой, соответствует в. м. т. поршня первого левого цилиндра; положение коленчатого вала, при котором со стрелкой совпадает метка «180 — н. м. tn. —1 лц», соответствует н. м. т. поршня первого левого цилиндра.

Совпадение стрелки с каким-либо промежуточным делением шкалы указывает, на сколько градусов коленчатый вал повернут по ходу от в. м. т. поршня первого левого цилиндра. Так, например,

если против стрелки находится деление 240°, то это означает, что коленчатый вал повернут по ходу на 240° от в. м. т. поршня первого левого цилиндра.

§ 58. Проверку фаз газораспределения производить только на холодном дизеле (рис. 9). Перед этим щупом проверить зазор между затылками кулачков и тарелками клапанов, который должен быть в пределах 0,9 ----- 1,08 мм.

Изменение зазора осуществлять путем вращения в ту или другую сторону тарелки клапана, пользуясь специальным инструментом.

Проверка фаз газораспределения заключается в определении моментов начала и конца впуска и выпуска по всем цилиндрам дизеля в соответствии с диаграммой фаз газораспределения. Моменты начала и конца впуска и выпуска определяются по моментам открытия и закрытия клапанов.

Проверка производится сначала по левому, затем по правому блоку.

Рис. 9. Диаграмма фаз газораспределения

Проверка и регулировка начала и конца впуска по первому и шестому цилиндрам левого блока

§ 59. Проверка производится сначала по первому, затем по шестому цилиндрам. Определяется среднее отклонение моментов начала и конца впуска первого и шестого цилиндров от требуемого. Производится регулировка, а затем указанные моменты проверяются по всем цилиндрам блока. Для проверки и регулировки момента начала и конца впуска необходимо:

а) провернуть коленчатый вал (по ходу) в положение, соответствующее такту выпуска, за 60—70° до прихода поршня в в. м. т. первого цилиндра. В этом положении выпускные клапаны первого цилиндра открыты, а впускные — закрыты, и кулачки впуска приближаются к моменту начала открытия клапанов;

б) вращая коленчатый вал (по ходу), подводить кулачок впуска первого цилиндра к тарелке клапана, пока кулачок не начнет нажимать на тарелку, что соответствует началу открытия клапана. Начало открытия определяется проворачиванием клапана рукой за тарелку; до начала открытия клапан плотно сидит в седле и не проворачивается. Заметить на градуированной шкале начало открытия клапана впуска в градусах поворота коленчатого вала. Момент начала открытия должен происходить за 50° до в. м. т. Подсчитать, на сколько градусов раньше или позже открывается клапан впуска;

в) вращать коленчатый вал по ходу до тех пор, пока кулачок впуска не перестанет нажимать на тарелку клапана впуска первого цилиндра, что соответствует моменту конца впуска. Для определения момента конца впуска провертывать клапан за тарелку рукой. Конец вращения соответствует моменту закрытия клапана. Заметить по градуированной шкале момент закрытия клапана впуска в градусах поворота коленчатого вала. Закрытие должно происходить через 56° после н. м. т.

Подсчитать, на сколько градусов раньше или позже закрывается клапан* впуска;

г) провернуть коленчатый вал по ходу на340—350° от положения, соответствующего началу открытия клапанов впуска первого цилиндра (50° до в. м. т.). При таком новом положении коленчатого вала кулачки впуска шестого цилиндра будут находиться в положении, приближающемся к моменту начала открытия клапанов, а метка в. м. т. первого цилиндра (на градуированной шкале) не дойдет до стрелки на 60—70°.

Примечание. По порядку работы цилиндров (рис. 10) начало впуска для шестого цилиндра начинается через 360° (по углу поворота коленчатого вала) после начала впуска в первом цилиндре;

д) для шестого цилиндра момент начала и конец впуска определяются в градусах поворота коленчатого вала так же, как это было определено для первого цилиндра. После определения подсчитать, на сколько градусов раньше или позже открывается и закрывается клапан впуска шестого цилиндра.

П р и м е ч а н и е. При определении моментов начала и конца впуска шестого цилиндра пользоваться в. м. т. первого цилиндра, но при этом учитывать, что в. м. т. в такте впуска шестого цилиндра будет через 360° после в.м.т. такта впуска первого цилиндра при вращении коленчатого вала по ходу;

е) подсчитать, на сколько градусов раньше или позже открываются и закрываются в среднем клапаны впуска первого и шестого цилиндров (см. примеры регулировки).

Допуск на моменты открытия и закрытия клапанов по диаграмме фаз газораспределения ±3°. Если отклонение моментов больше 3°,-необходимо отрегулировать фазы газораспределения. Для этого сложить средние отклонения начала открытия и конца закрытия клапана впуска первого и шестого цилиндров и, разделив полученную сумму пополам, найти среднее отклонение от моментов, так как, изменяя начало открытия, мы на такую же величину изменяем и конец закрытия клапана. По этой средней величине отклонения от

моментов, пользуясь табл. 4, произвести соответствующую перестановку шестерни распределительного вала относительно промежуточного валика, а затем повернуть распределительный вал относительно шестерни распределительного вала до ближайшего совпадения шлицев шестерни со шлицами распределительного вала (см. примеры регулировки).

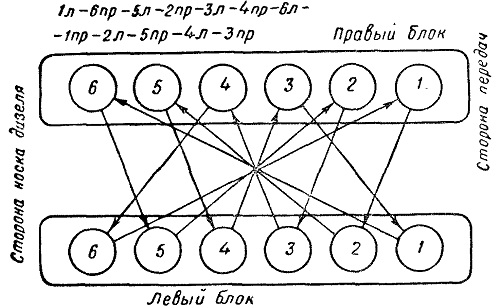

Рис. 10. Порядок работы цилиндров
