Привод компрессора системы охлаждения тепловоза ТЭМ2У

Вспомогательное оборудование и приводы узлов тепловоза ТЭМ2У

Привод компрессора (рис. 29). Компрессор типа КТ6 приводится в движение посредством пластинчатой муфты. На конусный хвостовик вала тягового генератора насажен шкив привода компрессора, к которому прикреплены четырьмя болтами с корончатыми гайками диски муфты. К последним прикреплена длинная траверса муфты, которая в свою очередь через промежуточные втулки соединена с короткой траверсой муфты. Промежуточные втулки служат для удобства смены клиновых ремней. Короткая траверса муфты через диски пакетов соединена со ступицей, которая насажена на конусный хвостовик коленчатого вала компрессора и закреплена корончатой гайкой.

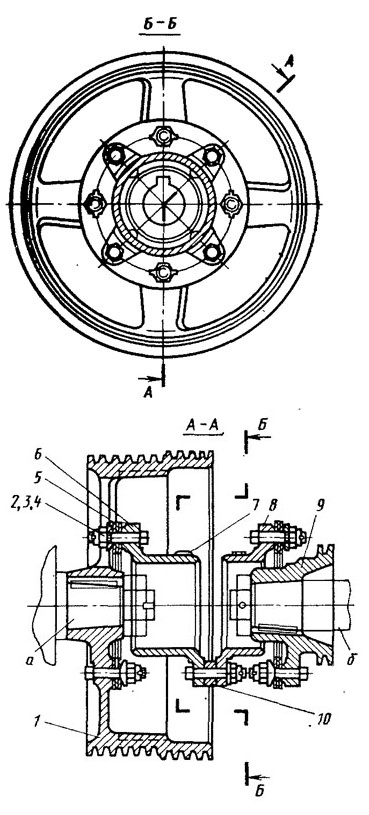

Рис. 29. Привод компрессора:
1 — шкив ведущий; 2 — шайба; 3 — гайка; 4 — болт; 5 — диск муфты; 6 — траверса-муфты длинная; 7 — груз балансировочный; 8 —- траверса муфты короткая; 9 — шкив-ступица; 10 — втулка; а — вал генератора; б — вал компрессора
