Вспомогательное оборудование и приводы узлов тепловоза ТЭМ2У









Привод двухмашинного агрегата системы охлаждения тепловоза ТЭМ2У









Привод двухмашинного агрегата (рис. 28). Привод и двухмашинный агрегат смонтированы на опорной плите. Привод состоит из корпуса подшипников, вала, сферического подшипника, пакетной муфты и шкива, насаженного на концевой хвостовик вала на горячей посадке.

Пакетная муфта состоит из 18 дисков, изготовленных из листовой легированной стали толщиной 0,5 мм.

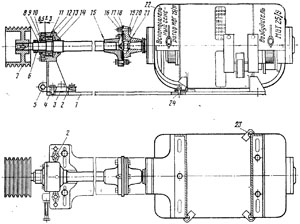

Рис. 28. Привод двухмашинного агрегата:
1 — плита; 2, 10, 19, 22 — болты; 3 — прокладки регулировочные; 4 — штифт; 5 — болт натяжной; 6, 16, 21 — гайки; 7 — шкив; 8 — втулка; 9 — крышка; 11 — подшипник сферический; 12 — пресс-масленка; 13 — корпус опоры; 14 — кольцо войлочное; 15 — вал; 17— шайба; 18 — диски муфты; 20 — фланец ведомый; 23 — двухмашинный агрегат; 24 • -
упор
