Водяной насос и вентилятор двигателя СМД-14

Водяной насос и вентилятор объединены в один агрегат и установлены на передней стенке блок-картера.

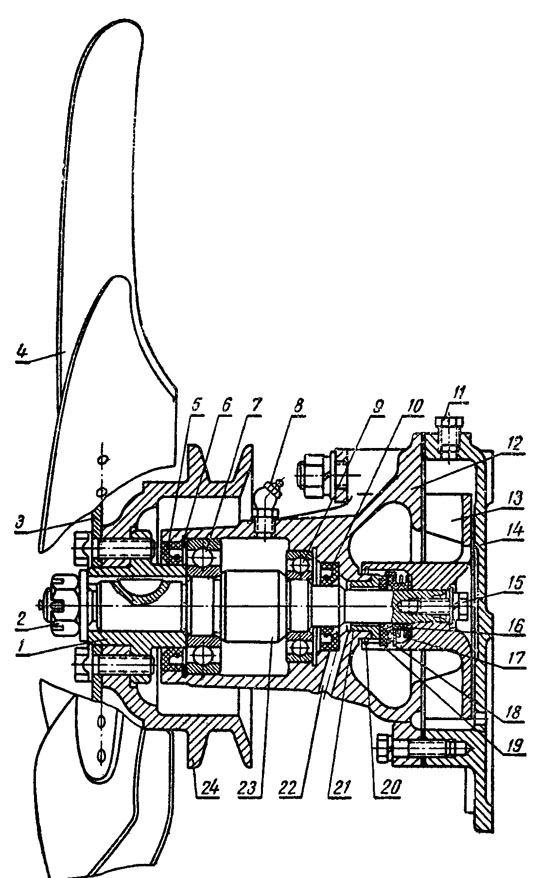

Вал 23 (рис. 20) насоса вращается в двух радиальных шариковых подшипниках, установленных в корпусе 12. Крыльчатка 13 напрессована на вал 23 и закреплена на нем болтом 15.

Крышка 14 вместе с корпусом образует водяную полость насоса, которая уплотнена сальником, установленным в ступице крыльчатки. Сальник состоит из следующих деталей: текстолитовой шайбы 19, которая соприкасается с торцом втулки 21, запрессованной в корпус насоса; резиновой манжеты 16 с обоймой 18 и поджимающей пружины 17.

Сальник вращается вместе с крыльчаткой, имеющей в ступице пазы для соответствующех выступов шайбы 19 и обоймы 18 сальника. Просачивающаяся через уплотнение вода отводится через сливное отверстие 22.

Насос засасывает воду по подводящему патрубку, прикрепленному к корпусу насоса. Его нагнетающая полость сообщается через отверстие в крышке насоса с водораспределительным каналом в блок-картере.

Полость подшипников в корпусе насоса уплотнена самоподжимными сальниками 5 и 10. Масло для смазки подшипников нагнетается через масленку 8, ввернутую в корпус.

На переднем конце вала, на шпонке, установлена ступица 1 приводного шкива 24, которая поджимается вместе с передним подшипником к бурту вала насоса корончатой гайкой 2. К ступице шкива прикреплена шестью болтами крыльчатка вентилятора.

Вентилятор — шестилопастный. Лопасти прикреплены к штампованной крестовине 3. Насос и вентилятор приводятся в действие клиноременной передачей от шкива коленчатого вала. Этим же ремнем приводится во вращение генератор. Натяжение ремня регулируют, изменяя положение шкива генератора.
