Воздухоочиститель двигателя СМД-14

На двигателе установлен двухступенчатый воздухоочиститель циклонного типа с эжек-ционным удалением пыли. Его крепят к головке цилиндров при помощи кронштейна и хомутов. Первая ступень очистки состоит из девяти циклонов, из которых восемь равномерно расположены по окружности, а один размещен в центре воздухоочистителя.

Циклоны приварены к верхнему 17 (рис. 25) и нижнему 19 поддонам. Нижний поддон служит пылесборником и имеет патрубок, соединяющийся с трубкой эжекции.

Корпус 3 (рис. 26) циклона представляет собой цилиндр, переходящий в нижней части на конус. К корпусу приварены центрально расположенная направляющая втулка 2 и входной патрубок 1, направленный по касательной к корпусу циклона и к оси воздухоочистителя.

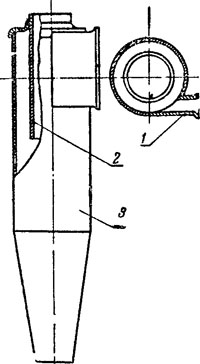

Рис. 26. Циклон:
1 — входной патрубок; 2— направляющая втулка: 3—корпус циклона.

Снаружи циклоны закрыты кожухом 1 (рис. 25), предотвращающим засасывание в них горячего воздуха из-под капота трактора. К кожуху приварен патрубок, к которому крепится при помощи хомута воздухозаборная труба 14 с сеткой из решетчатого полотна. Вход в кожух воздухоочистителя направлен по касательной соответственно расположению входных отверстий циклонов.

Вследствие этого получается небольшой инерционный наддув воздуха, уменьшающий сопротивление воздухоочистителя.

Циклоны с поддонами центрируют по направляющему пояску головки 11 воздухоочистителя и вместе с кожухом крепят к головке тремя стяжными болтами 8 и бараш
ковыми гайками. Стык между верхним поддоном и головкой воздухоочистителя уплотнен резиновым кольцом 3.

В головке воздухоочистителя смонтирована вторая ступень очистки, состоящая из трех кассет с проволочной набивкой.

Кассеты крепят к головке при помощи центрально расположенной шпильки, приваренной к головке, и барашковой гайкой. Зазор между шпилькой и кассетами уплотнен резиновой прокладкой 10, а между верхней кассетой и головкой воздухоочистителя — уплотнительным кольцом 5. Уплотнительные кольца 3 и 5 приклеены к головке воздухоочистителя. Между циклонами и кассетами на шпильке 12 установлен рефлектор 16, направляющий поток воздуха от циклонов к кассетам и. препятствующий попаданию масла с кассет в циклоны.

Нижний поддон циклонов соединен трубкой 20 с эжектором, закрепленным хомутом на выпускной трубе двигателя. Соединяются трубки эжекции при помощи шлангов и хомутов.

Засасываемый в цилиндр двигателя воздух, проходя через сетку воздухозаборника, поступает во входные патрубки циклонов. Так как входные патрубки расположены по касательной к корпусу, то в циклоне воздух приобретает вращательное движение. Под действием возникающей центробежной силы частицы пыли отбрасываются к стенкам корпуса циклона и по спирали движутся вниз, в поддон. Оттуда пыль отсасывается эжекционным устройством под действием разрежения, создаваемого выпускными газами, в эжекторе и уносится с газами наружу.

В первой ступени воздухоочистителя происходит основная очистка воздуха.

К кассетам поступает воздух из центральной части циклонов по направляющим трубкам 2. В кассетах, смоченных маслом, воздух дополнительно очищается от мелкой пыли, не-улавливаемой в циклонах. Очищенный воздух из головки воздухоочистителя по трубопроводу поступает во впускной коллектор и цилиндры двигателя.
