Для защиты ходового аппарата от камней и твердых осколков
мерзлого грунта на рамы гусеничных тележек по требованию
заказчиков устанавливают защитное устройство (рис. 87). Оно
состоит из штампосварных щитков 3 и литых стальных отбойников 1,
4. Щитки и отбойники крепятся к трубам рам тележек. Средние
щитки дополнительно фиксируются в поперечном направлении
накладками 2, прикрепленными к отбойникам.
К лонжеронам рамы шарнирно прикреплены защитные кожухи,
предохраняющие агрегаты трактора от ударов снизу. На базовой
модели устанавливают три кожуха,
которые защищают двигатель и муфту сцепления. Для защиты коробки
передач могут устанавливаться еще два кожуха, которые
поставляются по дополнительному заказу.

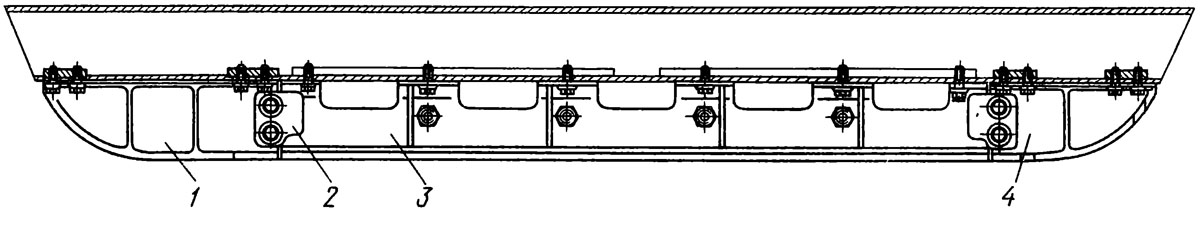

Рис. 87. Защитное устройство ходовой части:
1,4 — отбойники, 2 — накладка, 3 — средний щиток.
