Агрегатирование с прицепами, полуприцепами трактора БЕЛАРУС 1402

1. Жестко закрепленная скоба




   Прицеп или полуприцеп подсоединять к жестко закрепленной скобе в со-ответствии с требованиями их ЭД в следующем порядке:

• извлечь шплинт 4 (рисунок 3.4) и шкворень 5 из вилки 3;

• движением вперед-назад с осуществлением поворотов установить трак-тор, обеспечив совпадение зева вилки со сцепной петлей;

• установить шкворень и зафиксировать шплинтом;

• к кронштейну 1 подсоединить предохранительные цепи (троса).

П р и м е ч а н и е – При монтаже вилки 3 болты с шайбами 2 должны быть затянуты крутящим моментом от 400 до 500 Н·м.

1 – кронштейн; 2 – болт с шайбой; 3 – вилка; 4 – шплинт; 5 – шкворень

Рисунок 3.4 – Жестко закрепленная скоба

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ШКВОРНЯ ЖЕСТКО ЗА-КРЕПЛЕННОЙ СКОБЫ БЕЗ УСТАНОВЛЕННОГО ШПЛИНТА!

ЗАПРЕЩАЕТСЯ В КАЧЕСТВЕ ШКВОРНЯ ПРИМЕНЯТЬ ИЗДЕ-ЛИЯ НЕСООТВЕТСТВУЮЩЕГО НАЗНАЧЕНИЯ (БОЛТЫ, ШПИЛЬКИ И Т.Д.), А ТАКЖЕ ШКВОРНИ НЕСООТВЕТСТВУ-ЮЩЕГО ДИАМЕТРА!

1. Гидросистема трактора БЕЛАРУС 1402




   Параметры подсоединяемых маслопроводов приведены в таблице 3.1. Подсоединение к трактору маслопроводов и рукавов высокого давления мень-






   шего диаметра (проходного сечения), не допускается, так это приведет к пере-греву РЖ и преждевременному выходу из строя насоса гидросистемы трактора.

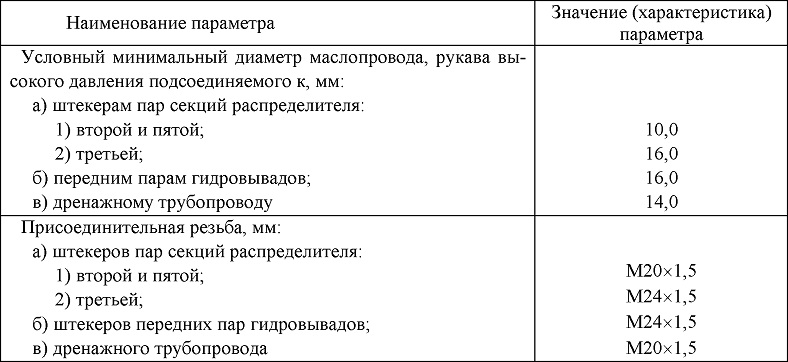

   Таблица 3.1 – Параметры подсоединяемых маслопроводов







   П р и м е ч а н и я :

   1. Для функционирования джойстика в соответствии с информационными табличками, размещенными на правом окне кабины, муфты должны быть за-кольцованы, а рукава подсоединены к распределителю так, как показано на ри-сунке 2.9;

   2. При «выключенном» положении второй секции распределителя муф-ты 24 (рисунок 2.9) соединены через распределитель между собой и баком;

   3. Подача РЖ гидросистемой трактора зависит от частоты вращения ко-ленчатого вала двигателя.

      Дополнительное гидрооборудование подключать к муфтам (парам гидро-вывадов) 23, 26 или передним парам, в исключительных случаях к муфтам 24.

      Дренажный трубопровод подсоединять напрямую к баку к выводу 18, за-крытому заглушкой Н.036.12.010.



      ВНИМАНИЕ: К МУФТАМ 24 ПОДКЛЮЧАТЬ ГИДРООБОРУДО-ВАНИЕ, ТРЕБУЮЩЕЕ ДАВЛЕНИЕ РЖ ДО (8,0+1,0) МПа И НЕ-ЧАСТОЕ ИСПОЛЬЗОВАНИЕ ПРИ ЗАДЕЙСТВОВАННЫХ МУФ-ТАХ 23 СВОБОДНОЙ ПАРЫ ГИДРОВЫВАДОВ!




      -121

      ЗАПРЕЩАЕТСЯ ЗАКОЛЬЦОВЫВАТЬ МУФТЫ 21 ГИДРОВЫВО- ДОВ МЕХАНИЗМА НАТЯЖЕНИЯ НА МУФТЫ 23 СВОБОДНОЙ

      ПАРЫ ГИДРОВЫВАДОВ ПЯТОЙ СЕКЦИИ РАСПРЕДЕЛИТЕЛЯ!




      Гидросистемы трактора и агрегатируемого прицепа, полуприцепа или другого оборудования соединять быстроразъемными соединениями в следую-щей последовательности:

      – рукав, подключаемый к муфтам 9 (рисунок 3.5) или 11 необходимо предварительно соединить со штекером 13 и затянуть крутящим моментом от 55 до 65 Н·м, к муфтам 1 или передней паре гидровывадов – со штекером 3 через переходник 6 (406-4600051) с кольцом 5 (021-025-25-1-4 ГОСТ 18829-73/ ГОСТ 9833-73) и затянуть крутящим моментом от 75 до 85 Н·м.

      При поставке трактора в муфты 11 установлены штекеры 13 и закрыты заглушками 15 (Н.036.12.010), в передние пары гидровывадов – штекеры 3 с переходниками 6, кольцами 5 и закрыты заглушками 8 (406-4600 545);

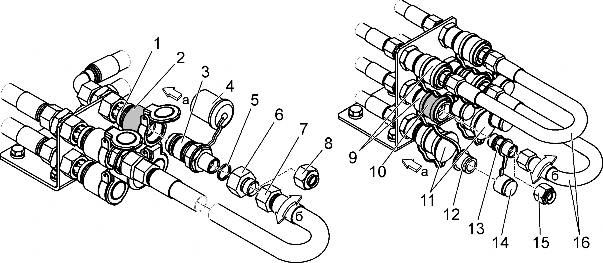

      1, 9, 11 – муфта; 2, 10 – фиксирующее устройство; 3, 13 – штекер; 4, 12, 14 – кол-

      пачок; 5 – кольцо; 6 – переходник; 7, 16 – рукав; 8, 15 – заглушка

      Рисунок 3.5 – Подсоединение рукавов к гидросистеме трактора




      • убедиться в чистоте штекера и муфты, предварительно сняв защитные колпачки 12 и 14;

      • установить штекер в муфту до упора и, продолжая надавливать, переме-стить в осевом направлении «а» фиксирующее устройство 10;




      • дожать штекер и отпустить фиксирующее устройство;

      • вращением в обе стороны в направлении «б» штекера с рукавом прове-рить надежность соединения;

      • соединить между собой колпачки штекера и муфты.

      Для разъединения быстроразъемного соединения необходимо переме-стить в направлении «а» фиксирующее устройство и удерживая его, дожать, а затем извлечь штекер с рукавом из муфты и закрыть их колпачками во избежа-ние засорения гидросистемы.



      ПРЕДОСТЕРЕЖЕНИЕ: УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ИЗМЕНЕНИЕ ТРАССЫ ТРУБОПРОВОДОВ ГИДРОСИСТЕМЫ ТРАКТОРА ДОПУСКАЕТСЯ ТОЛЬКО ПО СОГЛАСОВАНИЮ С ИЗГОТОВИТЕЛЕМ!




2. Электрооборудование трактора БЕЛАРУС 1402




   Штепсельную вилку прицепа или полуприцепа подключать к стандартной семиштырьковой розетке (рисунок 3.6), установленной справа на верхнем кронштейне рамы. На розетке имеется дополнительное гнездо для подключения переносной лампы или других электрических элементов 1 напряжением 12 В с током потребления до 8А.



   1 – гнездо для подключения переносной лампы или других электрических эле-ментов; 2 – правый габаритный фонарь; 3 – указатель поворота правый; 4 – левый габаритный фонарь; 5 – «масса»; 6 – звуковой сигнал; 7 – указатель поворота ле-вый; 8 – стоп-сигнал

   Рисунок 3.6 – Назначение клемм розетки для подключения агрегатируемых прицепов, полуприцепов




   -123

   Дополнительное электрооборудование проводить в кабину трактора через проем В (рисунок 3.7), для чего необходимо переустановить планку 4:

   – снять четыре колпачка 1, отвернуть четыре болта 2, снять планку с от-верстий А;



   1 – колпачок; 2 – болт; 3 – задняя сторона кабины; 4 – планка А, Б – отверстия; В – проем

   Рисунок 3.7 – Проем для провода дополнительного электрооборудования




   • вывести жгут от розетки (или розеток) наружу кабины через образо-вавшееся прямоугольное отверстие;

   • установить планку на отверстия Б так, чтобы жгут выходил наружу ка-бины через проем В;

   • завернуть болты 2 крутящим моментом от 8 до 10 Н·м и установить колпачки 1.
