1. Демонтаж, монтаж бульдозерного оборудования трактора БЕЛАРУС 1402




   1. Демонтаж, монтаж прямого отвала




      Демонтировать прямой отвал с трактора в следующем порядке:

      • установить опоры 2 (рисунок 3.8) под толкающие брусы 3 и 14;

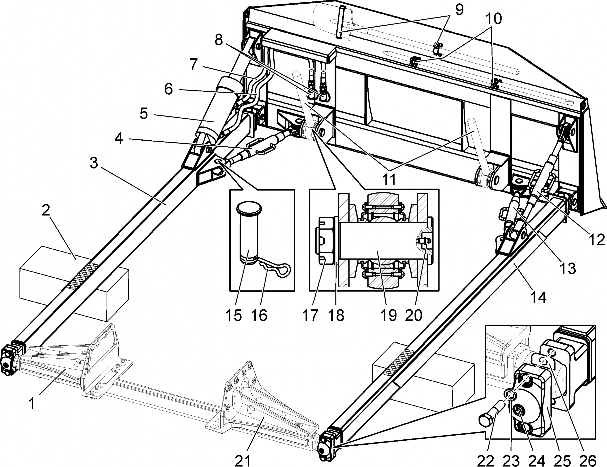

        1, 21 – цапфа; 2 – опора; 3, 14 – толкающий брус; 4, 12, 13 – раскос; 5 – гидроци-линдр; 6, 7 – рукав; 8 – штекеры; 9 – кронштейны для установки лопаты; 10 – кронштейны для установки лома; 11 – штоки гидроцилиндров; 15, 19 – палец;

        16 – шплинт; 17 – гайка; 18, 23, 26 – шайба; 20, 24 – масленка; 22 – болт; 25 – крышка




        Рисунок 3.8 – Монтаж, демонтаж прямого отвала




      • опустить отвал на землю переводом в плавающее положение;

      • отсоединить штекеры 8 быстроразъемных соединений рукавов 6 и 7 от муфт гидросистемы трактора и закрыть их колпачками;

      • отсоединить штоки гидроцилиндров 11, для чего с двух сторон толкаю-щих брусов расшплинтовать и отвернуть гайки 17, извлечь шайбы 18, пальцы 19;




        -125

      • втянуть штоки и подвязать их к раме трактора;

      • отсоединить толкающие брусы от цапф 1 и 21, для чего отвернуть бол-ты 22, снять крышки 25 и шайбы 26;

      • выехать задним ходом за пределы отвала. Монтировать отвал в следующем порядке:

      • ослабить раскосы 4 и 13, развести толкающие брусы 3 и 14 на расстоя-ние, достаточное для въезда трактора;

      • установить трактор, обеспечив расположение цапф 1 и 21 перед проу-шинами толкающих брусов. Очистить цапфы от загрязнений и смазать смазкой в соответствии с таблицей 4.3;

      • с помощью опор 2 или домкратов выставить толкающие брусы до совпа-дения их проушин с соответствующими цапфами, плавно продвинуться вперед;

      • соединить толкающие брусы с цапфами, для чего установить крышку 25 и болты 22 с шайбами 23, при этом установкой шайб 26 (1502-4607619) обеспе-чить радиальный зазор в шарнирном соединении от 0,2 до 0,7 мм, болты 22 за-тянуть крутящим моментом от 392 до 490 Нм;

      • отвязать штоки гидроцилиндров 11 и, используя лом, совместить их проушины с кронштейнами отвала, установить пальцы 19, шайбы 18, затянуть гайки 17 крутящим моментом от 353 до 431 Нм и зашплинтовать их;

        П р и м е ч а н и е – Секция распределителя гидросистемы не имеет фиксации в плавающем положении.

      • убедиться в том, что раскосы 4 и 13 находятся в натянутом положении, а их пальцы 15 зафиксированы шплинтами 16;

      • заполнить шприцем масленки 20 и 24 смазкой в соответствии с табли-цей 4.3;

      • подсоединить штекеры 8 гидроцилиндра 5 к передним парам гидровы-водов, как описано в 2.10, при этом штекер рукава 6 поршневой полости подсо-единить к верхней муфте, а рукава 7 штоковой полости – к нижней, для обеспе-чения работы гидрораскоса в соответствии с информационной табличкой, раз-мещенной на правом окне кабины;




      • установить в кронштейны 9 лопату, а в кронштейны 10 – лом;

      • поднять отвал и осуществить не менее пяти полных поворотов в попе-речной плоскости для удаления воздуха из гидросистемы;

      • проверить уровень РЖ в секции бака гидросистемы.




   2. Демонтаж, монтаж рыхлителя трактора БЕЛАРУС 1402

ВНИМАНИЕ: МОНТИРОВАТЬ И ДЕМОНТИРОВАТЬ РЫХЛИ-ТЕЛЬ ТОЛЬКО С ИСПОЛЬЗОВАНИЕМ ПОДЪЕМНО-ТРАНС-ПОРТНОГО ОБОРУДОВАНИЯ ГРУЗОПОДЪЕМНОСТЬЮ НЕ МЕНЕЕ 550 кг!

Демонтировать рыхлитель в следующем порядке:

• опустить рыхлитель до соприкосновения с поверхностью – отрыв гусе-ниц от поверхности и нахождение рыхлителя в поднятом положении не допус-кается во избежание наличия остаточного давления в гидроцилиндре;

• зачалить рыхлитель подъемно-транспортным оборудованием и натянуть стропы;



• отсоединить один рукав 13 (рисунок 3.9) от распределителя гидроси-стемы, а второй – от гидроцилиндра 14, а затем рукавами закольцевать штоко-вую и поршневую полость гидроцилиндра и гидровыводы распределителя;

  ВНИМАНИЕ: НЕОБХОДИМО ПРОЯВЛЯТЬ ОСТОРОЖНОСТЬ ПРИ ОТВОРАЧИВАНИИ РУКАВОВ – ИЗ НИХ ВЫТЕКАЕТ РЖ!

• отсоединить гидроцилиндр, для чего отвернуть гайку 4, снять шайбы 2 и 3, выбить палец 5, извлечь втулку 1;

• отсоединить опорную раму 11, для чего отвернуть гайки 8 и снять шай-бы 7 и 6, выбить пальцы 10, извлечь втулки 9.

  Монтировать рыхлитель в следующем порядке:

• зачалить рыхлитель подъемно-транспортным оборудованием и подве-сти к трактору;

• присоединить опорную раму 11 рыхлителя к кронштейнам на тракторе, для чего установить пальцы 10, втулки 9, шайбы 6 и 7, гайки 8;




  -127

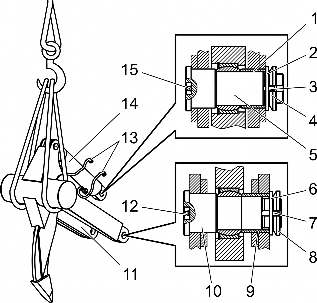

  1, 9 – втулка; 2, 3, 6, 7 – шайба; 4, 8 – гайка; 5, 10 – палец; 11 – опорная рама; 12,

  15 – масленка; 13 – рукав; 14 – гидроцилиндр

  Рисунок 3.9 – Монтаж, демонтаж рыхлителя




• присоединить гидроцилиндр 14, для чего установить палец 5, втулку 1, шайбы 2 и 3. Гайку 4 затянуть крутящим моментом от 196 до 274 Н·м;

• заполнить шприцем масленки 12 и 15 смазкой в соответствии с табли-цей 4.3;

• присоединить рукава 13 к распределителю, при этом рукав поршневой полости подсоединить к верхней, а штоковой – к нижней части четвертой сек-ции распределителя для обеспечения работы рыхлителя в соответствии с ин-формационной табличкой, размещенной на правом окне кабины.

  Фитинги рукавов затянуть крутящим моментом от 45 до 55 Н·м;

• удалить воздух из гидросистемы, для этого необходимо не менее пяти раз поднять и опустить рыхлитель;

• проверить уровень РЖ в секции бака гидросистемы.
