Электрооборудование трактора БЕЛАРУС 1402
На тракторе установлено электрооборудование номинального напряже-ния 12 В бортовой сети и 24 В системы пуска двигателя, соединенное по одно-проводной схеме – к потребителям подходит только провод от положительной клеммы источника электроэнергии, а функцию второго провода выполняют ме-таллические части трактора (масса), с которыми соединены отрицательные клеммы приборов.
Источниками электроэнергии для бортовой сети являются соединенные параллельно основная АКБ и генератор переменного тока со встроенным вы-прямительным блоком и интегральным регулятором напряжения, что обеспе-чивает питание потребителей при любых режимах работы двигателя, а также подзаpядку АКБ.
Для системы пуска двигателя установлена дополнительная АКБ, соеди-ненная последовательно с основной по схеме, приведенной на информационной табличке 4 (рисунок 2.16), подзаряжаемая напряжением 24 В через преобразо-ватель напряжения.

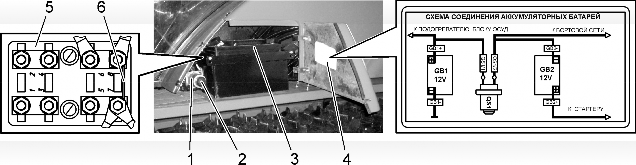

1 – выключатель АКБ; 2 – кнопка; 3 – дополнительная АКБ (батарея GB2); 4 – информационная табличка; 5 – блок предохранителей F6; 6 – предохранитель блока ЭСУД (30 А)
Рисунок 2.16 – Аккумуляторные батареи
-83
АКБ к бортовой сети подключает или отключает выключатель 1 непо-средственно при нажатии на кнопку 2 или дистанционно клавишей 1 (рису-нок 1.2). При работающем двигателе выключатель блокируется и отключение АКБ невозможно.
Блок ЭСУД, подогреватель с таймером подсоединены непосредственно к клемме основной батареи в обход выключателя АКБ.
Система пуска двигателя состоит из выключателя стартера и приборов, реле (включения стартера, свечей накаливания, датчика нейтрали рычага пере-ключения диапазонов), свечей накаливания с модулем управления, стартера.
На тракторе установлены следующие блоки плавких предохранителей:
а) справа на боковой панели расположен блок предохранителей F (рису-нок 2.17);
1 – датчик аварийного уровня масла в КП (25 А); 2 – джойстик и распределитель гидросистемы трактора (15 А); 3, 4, 6 – не задействован; 5 – маслозакачивающий
насос (15 А)

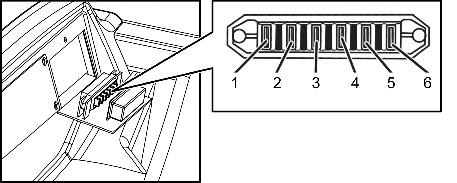

Рисунок 2.17 – Блок предохранителей F
б) в верхней панели смонтирован блок предохранителей F1 (рису-нок 2.18), закрытый крышкой с информационной табличкой 7 с указанием за-щищаемой цепи;
в) в релейной коробке, установленной слева под капотом, расположен блок предохранителей F2, приведенный на рисунке 2.19;
г) на релейной коробке расположен блок предохранителей F3, а с проти-воположной стороны блока предохранителей F3 установлен блок предохрани-телей F7;
1 – климатическая установка или отопитель (25 А); 2 – две пары задних рабочих фар (25 А); 3 – передние рабочие фары (15 А); 4 – стеклоочиститель и стеклоомы-ватель заднего стекла (7,5 А); 5 – плафон кабины и фонарь автопоезда (7,5 А); 6 – не задействован (15 А); 7 – информационная табличка

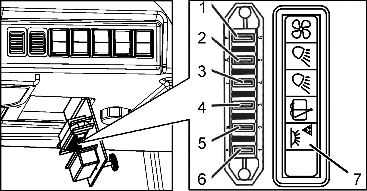

Рисунок 2.18 – Блок предохранителей F1
1 – включение стартера (60A); 2 – свечи накаливания, цепь 24В преобразователя напряжения (80 А); 3 – маслозакачивающий насос, контрольная лампа «УРОВ. МАСЛА КП» (25 А); 4 – лампы стоп-сигналов (15 А); 5 – звуковой сигнал, розет-ка переноски (15 А); 6 – вентилятор охлаждения РЖ ГСП, передние рабочие фа-ры (25 А); 7 – питание бортовой сети от АКБ (80 А); 8 – потребители блока предохранителей F2 (60 А)

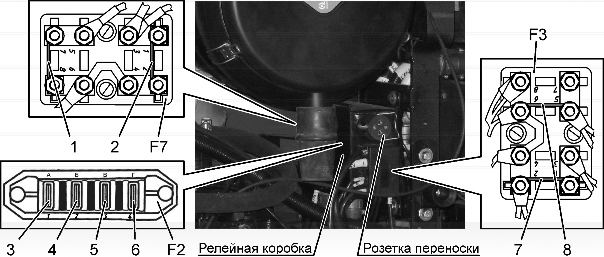

Рисунок 2.19 – Блоки плавких предохранителей F2, F3 и F7
д) предохранители свечей накаливания FU2 и FU3 25 А встроены в про-вода, питающие свечи накаливания;

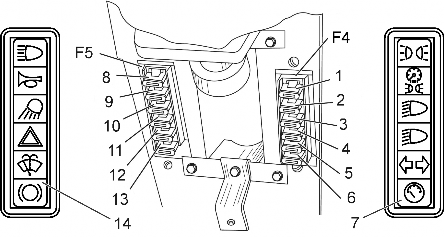

е) под рулевой колонкой смонтированы блоки предохранителей F4 и F5 (рисунок 2.20), закрытые крышками с информационными табличками 7 и 14, указывающими защищаемые цепи;
-85
1 – левые габаритные огни (7,5 А); 2 – правые габаритные огни, фонарь номерно-го знака, освещение щитка приборов (15 А); 3 – ближний свет левой дорожной фары (7,5 А); 4 – ближний свет правой дорожной фары (7,5 А); 5 – прерыватель указателей поворотов (7,5 А); 6 – питание приборов, датчики скорости (15 А); 7, 14 – крышка с информационной табличкой; 8 – дальний свет (25 А); 9, 13 – не за-действован (15 А); 10 – дополнительное гнездо семиштырьковой розетки для под-ключения переносной лампы (25 А); 11 – аварийная световая сигнализация (15 А); 12 – стеклоочиститель переднего стекла (15 А)
Рисунок 2.20 – Блоки предохранителей F4 и F5
ж) в отсеке аккумуляторных батарей расположен блок предохраните-лей F6 (рисунок 2.16);
и) в провод, питающий прикуриватель, встроен предохранитель FH1 20 А, розетку на боковой панели – FH2 30 А.
Для подключения потребителей тока прицепа или полуприцепа в задней части трактора на верхнем кронштейне рамы установлена стандартная се-миштырьковая розетка с дополнительным гнездом для подключения переносной лампы, приведенная в 3.6.3.
Для проведения ТО в темное время суток предусмотрена розетка для под-ключения переносной лампы, расположенная на релейной коробке (рису-нок 2.19).
Схема электрических соединений электрооборудования трактора, боко-вой панели, ЭСУД двигателя, подогревателя приведены на рисунках 2.21, 2.22, 2.23, 2.24 а перечень их элементов – в таблицах 2.1, 2.2, 2.3, 2.4 соответственно.
Продолжение таблицы 2.1
Таблица 2.1 – Перечень элементов электрооборудования трактора
Обозначение |
Наименование |
Кол. |
Примечание |
А2 |
Свечи накаливания |
6 |
|
А4 |
Кондиционер МТ-8100000 «Эбершпехер» |
1 |
Входит в ком-плект конди-ционера |
А4.1 |
Агрегат воздухообрабатывающий |
1 | |
А4.2 |
Агрегат компрессорно-кондесаторный |
1 | |
A4.1.1 |
Регулятор выходной температуры воздуха |
1 | |
М1 |
Электродвигатель вентилятора |
1 | |
S1 |
Переключатель режимов вентилятора |
1 | |
YC |
Муфта электромагнитная компрессора |
1 | |
А4.3 |
Блок датчиков давления |
1 | |
SP6.1 |
Датчик минимального давления (0,4 МПа) |
1 | |
SP6.2 |
Датчик максимального давления (1,2 МПа) |
1 | |
SP6.3 |
Датчик максимального давления (1,6 МПа) |
1 | |
A5 |
Щиток приборов |
1 |
|
A8 |
Пульт управления индикатором комбиниро-ванным |
1 |
|
ВР2 |
Датчик давления воздуха |
1 |
|
ВР3 |
Датчик давления масла в КП |
1 |
|
BN1 |
Датчик объема топлива (частотный) ДУОТ.440Ч-01 |
1 |
|
BV1…BV3 |
Датчик скорости |
3 |
|
Е1, Е2 |
Фара дорожная |
2 |
|
Е3, Е4, Е9…Е12 |
Фара рабочая |
6 |
|
Е5 |
Плафон освещения кабины |
1 |
|
Е8 |
Фонарь освещения номерного знака |
1 |
|
EL1, EL2 |
Лампа А12-45+40 |
2 |
Входит в ком-плект E1, E2 |
EL4...EL6, ЕL10, ЕL13, ЕL18, EL19 |
Лампа А12-5 |
7 |
Входит в ком-плект HL1…HL5, E8 |
EL16, EL21 |
Лампа А12-10 |
2 |
Входит в ком-плект HL6, HL7 |
EL9, EL14, ЕL15, ЕL17, ЕL20, EL22 |
Лампа А12-21-3 |
6 |
Входит в ком-плект HL4…HL7 |
EL8 |
Лампа АС12-10 |
1 |
Входит в ком-плект Е5 |
EL3, EL7, EL23...EL26 |
Лампа АКГ12-55-1 |
6 |
Входит в ком-плект E3, E4, E9...E12 |
F1…F7 |
Блок предохранителей |
5 |
|
FU2,FU3 |
Предохранитель 25A |
||
G1 |
Генератор 14В |
1 |
|
GB1, GB2 |
Батарея аккумуляторная 12В, 120Ач |
2 |
|
HA1 |
Сигнал звуковой рупорный низкотональный |
1 |
|
HA2 |
Сигнал звуковой рупорный высокотональ-ный |
1 |
Продолжение таблицы 2.1
Обозначение |
Наименование |
Кол. |
Примечание |
HA3 |
Реле-сигнализатор звуковой |
1 |
|
HG1 |
Блок контрольных ламп |
1 |
|
HL1…HL3 |
Фонарь автопоезда |
3 |
|
HL4, HL5 |
Фонарь передний |
2 |
|
HL6, HL7 |
Фонарь задний |
2 |
|
К2 |
Реле свечей накаливания |
1 |
|
К3, К4, К11 |
Реле на замыкание 30А |
3 |
|
К5 |
Реле на размыкание 20А |
2 |
|
K8 |
Реле стартера |
2 |
|
К10 |
Реле вентилятора |
1 |
|
КН1 |
Прерыватель контрольной лампы ручного тормоза |
1 |
|
КН2 |
Прерыватель указателей поворота |
1 |
|
КТ1 |
Блок свечей накаливания |
1 |
|
М2 |
Стартер 24В, 5,5кВт |
1 |
|
М3 |
Омыватель электрический |
1 |
|
М4 |
Стеклоочиститель пантографный |
1 |
|
М5 |
Стеклоочиститель |
1 |
|
М6 |
Вентилятор |
1 |
|
P1 |
Комбинированный индикатор |
1 |
|
P2 |
Комбинация приборов КП-6 частотная |
1 |
|
QS1 |
Выключатель батарей 24В дистанционный |
1 |
|
R1 |
Сопротивление добавочное СД-50 (50 Ом, 5 Вт) |
1 |
Допускается ОМЛТ-2 100 Ом-2 шт. |
SA1 |
Выключатель знака автопоезда |
1 |
|
SA2 |
Переключатель стеклоочистителя и омы-вателя |
1 |
|
SA3…SA5 |
Выключатель фар рабочих |
3 |
|
SA7 |
Переключатель стеклоочистителя |
1 |
|
SA8 |
Переключатель подрулевой |
1 |
|
SA9 |
Центральный переключатель света |
1 |
|
SA10 |
Выключатель стартера с блокировкой пуска |
1 |
|
SA11 |
Выключатель «массы» |
1 |
|
SB4 |
Выключатель аварийной сигнализации |
1 |
|
VD1 |
Диод выпрямительный |
1 |
|
SK3 |
Датчик сигнализатора температуры (84 С) |
1 |
|
SK4 |
Датчик сигнализатора температуры (77 С) |
1 |
|
SP2 |
Датчик аварийного давления масла |
1 |
|
SP3 |
Датчик сигнализатора засоренности фильтра воздухоочистителя |
1 |
|
SP4 |
Датчик сигнализатора засоренности масля-ного фильтра ГСП |
1 |
|
SP5, SP8 |
Датчик аварийного давления воздуха ДАДВ |
2 |
Обозначение |
Наименование |
Кол. |
Примечание |
SP6, SP7 |
Выключатель пневматический сигнала тор-можения ММ125-Д |
2 |
|
UZ1 |
Преобразователь напряжения |
1 |
|
XA2 |
Розетка РНЦ10-002 |
1 |
|
XA9.1 |
Розетка Р9-1 |
1 |
|
Соединители штыревые |
|||
XP1.1...XP1.9, XP1.14 |
Колодка 502601 |
10 |
|
XP2.1, XP2.6...XP2.9, XP2.17 |
Колодка 502602 |
6 |
|
XP7.2 |
Вилка 2РТТ28КПН7Ш11 |
1 |
|
XP9.2, XP9.5 |
Колодка 1-480673-0 |
2 |
|
ХР12.1, XP12.2, ХР12.3 |
Вилка ШС32П12Ш-МТ-7 |
3 |
|
XP15.1 |
Вилка ШР36ПК15НГ4Н-О |
1 |
|
XP15.2 |
Вилка ШС36ПК15Ш-МТ-6 |
1 |
|
XP20.1 |
Вилка 2РТТ48Б20Ш28 |
1 |
|
Соединители гнездовые |
|||
XS1.1...XS1.3, XS1.5...XS1.9, XS1.14 |
Колодка 602601 |
10 |
|
XS2.1, XS2.6...XS2.10, XS2.17...XS2.19 |
Колодка 602602 |
16 |
|
XS2.5, XS2.11, XS2.13...XS2.15 |
Колодка гнездовая 0-0282189-1 |
7 |
|
ХS2.16 |
Колодка 601202 |
2 |
|
XS3.2 |
Колодка гнездовая 0-0282191-1 |
1 |
|
ХS4.2 |
Колодка 602604 |
1 |
|
XS5.7...XS5.10 |
Колодка 607605 |
4 |
|
XS6.1, XS6.2 |
Колодка 602606 |
2 |
|
XS7.2 |
Колодка 602207 |
1 |
|
XS8.7 |
Колодка 610608 |
1 |
|
XS8.8...XS8.10 |
Колодка 605608 |
3 |
|
XS9.3...XS9.5 |
Колодка 602209 |
3 |
|
XS10.1 |
Колодка 1-0967240-1 |
1 |
|
XS12.2 |
Розетка ШС32П12Г-МТ-7 |
1 |
|
XS13.1, XS13.2 |
Колодка 602213 |
2 |
|
ХS5.1…ХS5.3, XS5.7 |
Колодка 607605 |
4 |
|
ХS7.1, ХS7.3 |
Колодка 602207 |
2 |
|
XS7.2 |
Розетка 2РТТ28Б7Г11 |
1 |
|
ХS8.1…ХS8.5 |
Колодка 605608 |
5 |
|
ХS9.2, ХS9.5, ХS9.8 |
Колодка 1-480672-0 |
3 |
Обозначение |
Наименование |
Кол. |
Примечание |
ХS12.1, ХS12.3 |
Розетка СШ 32ПК12Г-7 |
2 |
|
XS15.1 |
Розетка ШС36П15Г-М-6 |
1 |
|
ХS15.2 |
Розетка ШС36У15Г-М-6 |
1 |
|
ХS20.1 |
Розетка 2РТТ48КПН20Г28 |
1 |

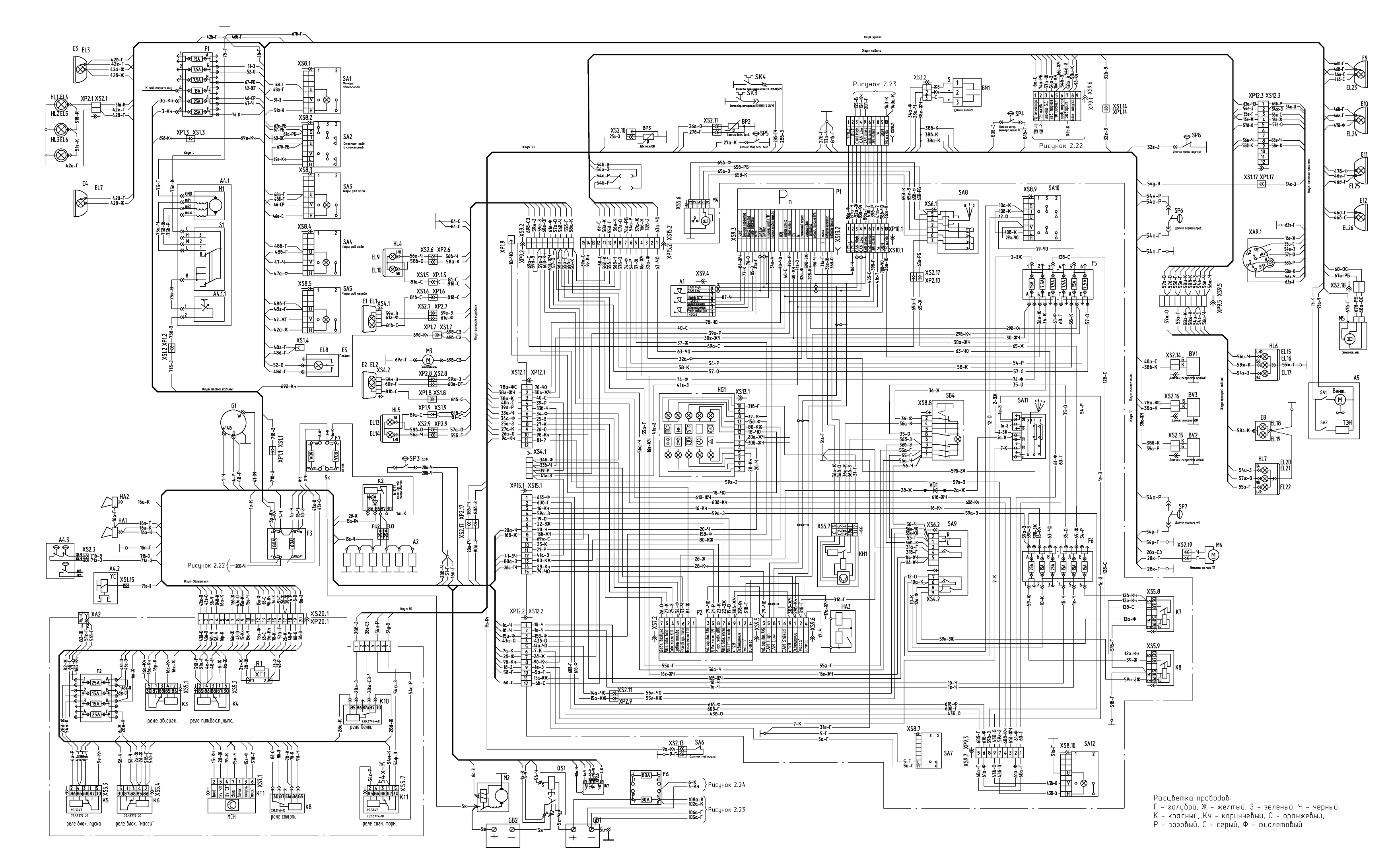

Рисунок2.21 - Схема электрических соединений электрооборудования трактора «БЕЛАРУС» 1402

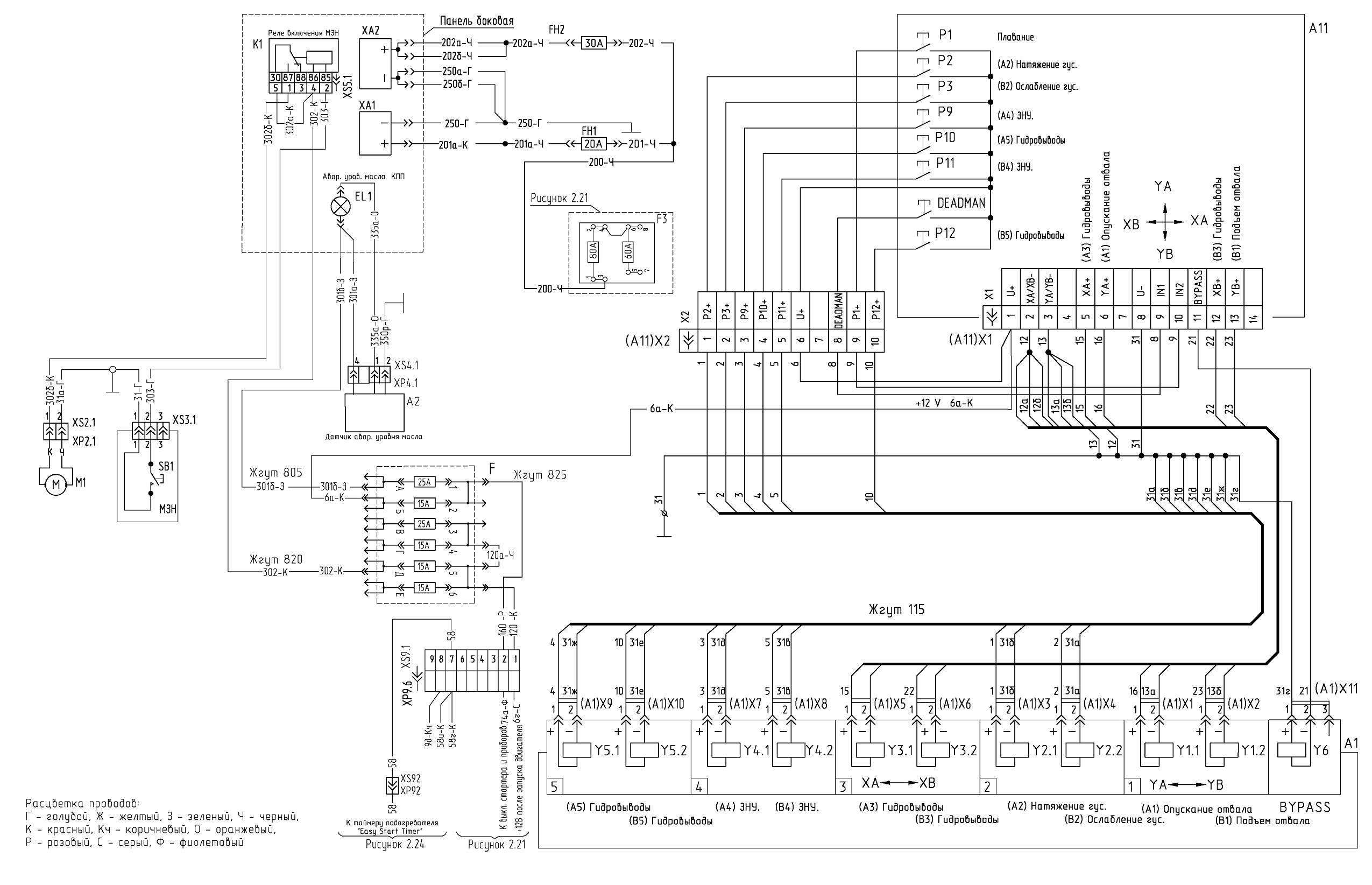

Рисунок 2.22 - Схема электрических соединений электрооборудования боковой панели
Таблица 2.2 – Перечень элементов электрооборудования боковой панели
Обозначение |
Наименование |
Кол. |
Примечание |
А1 |
Гидрораспределитель EX38/5 103249 |
1 |
Hydro control |
А11 |
Джойстик пропорциональный PJP-064-184-080 с кабелем 4м |
1 |
FABER-COM |
(A1)X1... (A1)X10 |
Колодка гнездовая AMP Jr. timer connector |
10 |
из комплекта кабеля FABER-COM |
(A1)X11 |
Колодка гнездовая DIN 43650 (Hirshmann con-nector) |
1 | |
(A11)X1 |
Колодка гнездовая Minifit Jr. 14p female |
1 | |
(A11)X2 |
Колодка гнездовая Minifit Jr. 10p female |
1 | |
XP9.6 |
Колодка штыревая 1-0480673-0 фирмы «АМР» |
1 |
|
Y1.1,Y1.2 |
Клапан электромагнитный пропорциональный |
2 |
из комплекта гидро-распределителя |
Y2.1,Y2.2 |
Клапан электромагнитный |
2 | |
Y3.1,Y3.2 |
Клапан электромагнитный пропорциональный |
2 | |
Y4.1,Y4.2 |
Клапан электромагнитный |
2 | |
Y5.1,Y5.2 |
Клапан электромагнитный |
2 | |
Y6 |
Клапан электромагнитный перепускной |
1 | |
А2 |
Датчик-гидросигнализатор ДГС-М-101-12-01 |
1 |
|
EL1 |
Лампа контрольная 2202.3803-34 или лампа контрольная 12.3803-31 |
1 |
|
A9 |
Электромагнит дискретного гидрораспредели-теля |
1 |
|
EL4 |
Лампа контрольная 12.3803-117 |
1 |
|
F |
Блок предохранителей БП-2-01 |
1 |
|
К1, К2 |
Реле 75.3777 |
2 |
|
M1 |
Насос маслозакачивающий 23590-2010 |
1 |
«Jabsco» |
SA6 |
Переключатель ПК147-01.17 |
1 |
|
SA7 |
Выключатель ВК 12-1 |
1 |
|
SB1 |
Выключатель кнопочный 145 000 AB или выключатель ВК60.3710 |
1 |
|
SР9 |
Датчик давления ДСДМ-М |
1 |
|
XP2.1 |
Колодка штыревая 502602 |
1 |
|
XP4.1 |
Колодка штыревая 502604 |
1 |
Из копл. датчика |
XS2.1 |
Колодка гнездовая 602602 |
1 |
|
XS2.9 |
Колодка гнездовая 0-0282189-1 |
1 |
|
XS3.1 |
Колодка гнездовая 0-0282087-1 |
1 |
|
XS3.9 |
Колодка гнездовая 0-0282191-1 |
1 |
|
XS4.1 |
Колодка гнездовая 602604 |
1 |
|
XS5.1, XS5.2 |
Колодка гнездовая 607605 |
2 |
|
XS8.1 |
Колодка гнездовая 605608 |
1 |
|
XP9.1 |
Колодка АМР 1480673-0 |
1 |
|
XS9.6 |
Колодка АМР 1480672-0 |
1 |
|
XA1 |
Прикуриватель |
1 |
|
XA2 |
Розетка 25.038.100 |
1 |

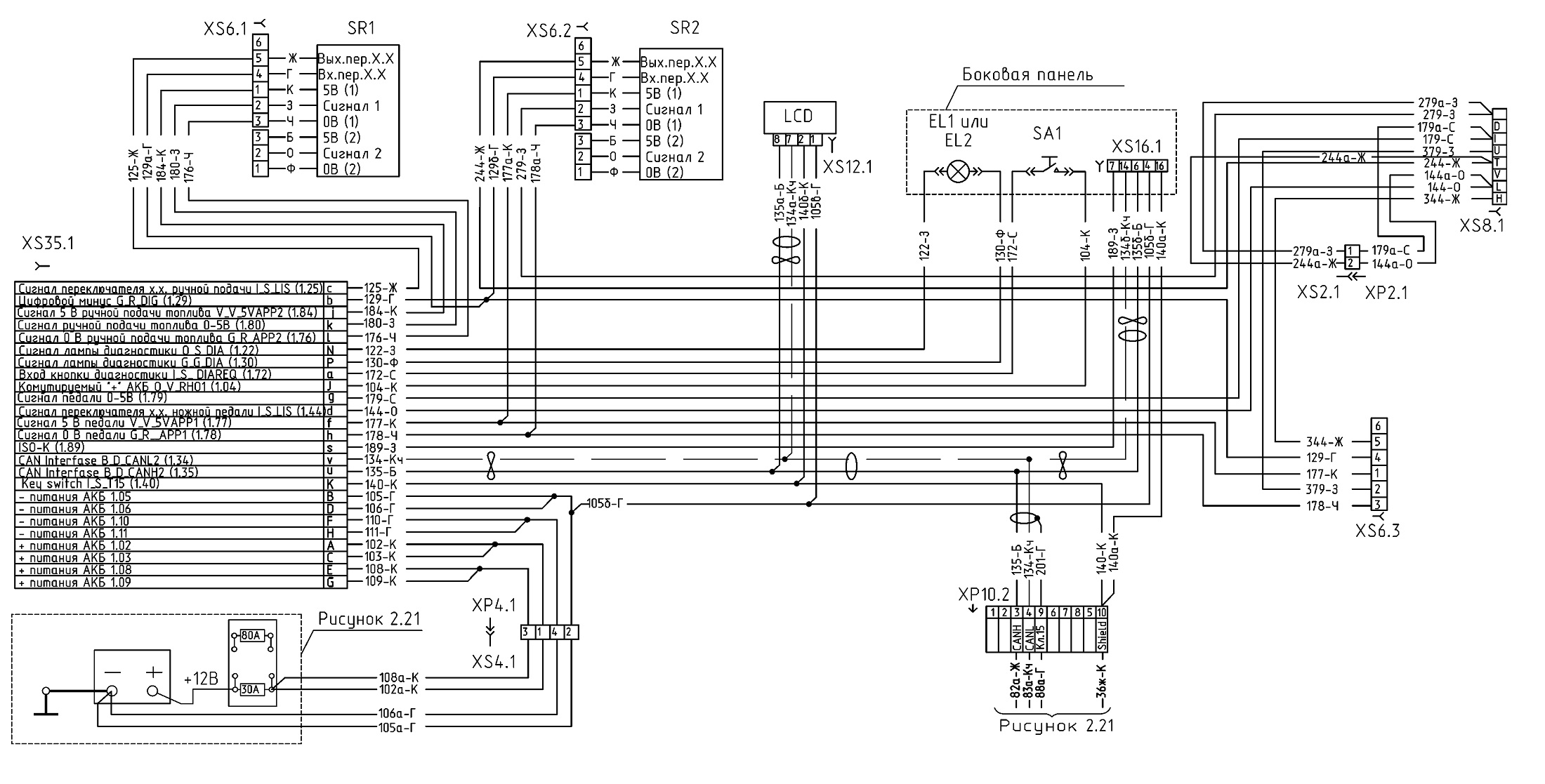

Рисунок 2.23 – Схема электрических соединений электрооборудования ЭСУД двигателя
Таблица 2.3 – Перечень элементов электрооборудования ЭСУД двигателя
Обозначение |
Наименование |
Кол. |
Примечание |
EL1 |
Лампа контрольная 1238.03-31 |
1 |
|
EL2 |
Лампа контрольная 2202.3803-34 |
1 |
|
LCD |
Монитор информационный |
1 |
|
SA1 |
Выключатель ВК 12-1 |
1 |
|
SR1 |
Сенсор ручного управления EААX-EFT1743 |
1 |
|
SR2 |
Педаль электронная EAAX-EXP0023 |
1 |
|
XР2.1 |
Колодка штыревая 1-0106462-1 |
1 |
|
XР10.1 |
Колодка штыревая 1-0965423-1 |
1 |
|
XS2.1 |
Колодка гнездовая 0-0282189-1 |
1 |
|
XP4.1 |
Вилка приборная 1-0967402-1 |
1 |
|
XS4.1 |
Розетка кабельная 1-0967325-1 |
1 |
|
XS6.1...XS6.3 |
Колодка гнездовая 0-0282090-1 |
3 |
|
XS8.1 |
Колодка гнездовая 605608 |
2 |
|
XS12.1 |
Колодка гнездовая DT06-12SA |
1 |
Разъем подкл. монитора |
XS16.1 |
Колодка гнездовая 0-1418984-1 |
1 |
Диагностиче-ский разъем |
XS35.1 |
Розетка кабельная 7812226 |
1 |
-97

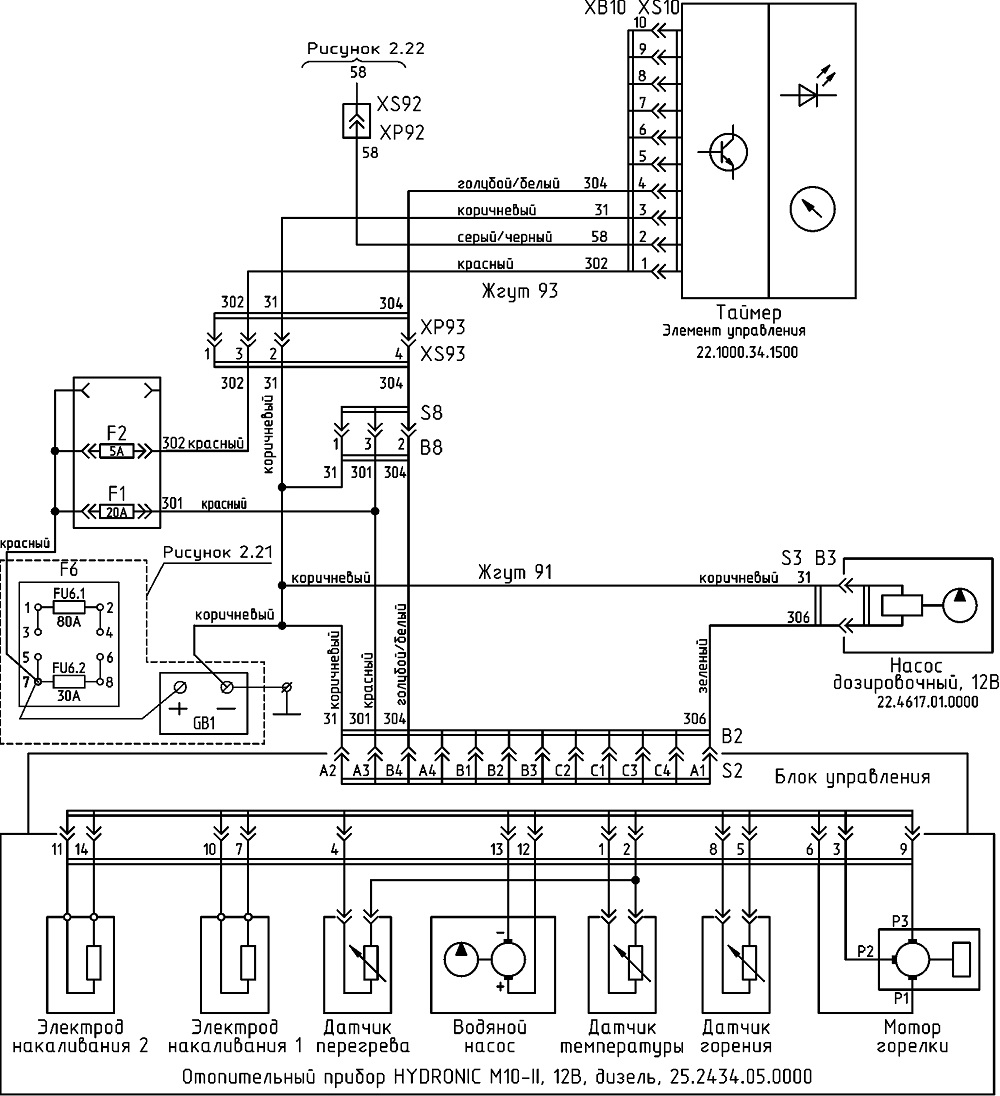

Рисунок 2.24 – Схема электрических соединений электрооборудования подогревателя
Таблица 2.4 – Перечень элементов электрооборудования подогревателя
Обозначение |
Наименование |
Кол. |
Примечание |
F1 |
Главный предохранитель 20А |
1 |
|
F2 |
Предохранитель срабатывания 5А |
1 |
|
B2 |
Колодка гнездовая 12-контактная |
1 |
|
B3 |
Колодка гнездовая 2-контактная |
2 |
|
B8 |
Колодка гнездовая 3-контактная |
1 |
|
XB10 |
Колодка гнездовая 10-контактная |
1 |
|
S3 |
Колодка штыревая 2-контактная |
1 |
|
S8 |
Колодка штыревая 3-контактная |
1 |
|
XS10 |
Колодка штыревая 10-контактная |
1 |
|
XP92 |
Колодка штыревая 502601 |
1 |
|
XP93 |
Колодка штыревая 502604 |
1 |
|
XS92 |
Колодка гнездовая 602601 |
1 |
|
XS93 |
Колодка гнездовая 602604 |
1 |
