5.9 Облицовка погрузчика Амкодор 342 (ТО-28А)

Обеспечивает защиту от шума дизеля, удобный доступ к системам погрузчика при его обслуживании. Состоит из каркаса 5 (рисунок 5.28) с боковыми дверьми 4 и задней решеткой 6. Верхняя часть капота закрывается крышками. Двери, крышки и решетка оснащены замками. Крышки и решетка фиксируются в открытом положении. Вход в кабину с левой и правой стороны обеспечивают лестницы 2, крылья 1 и 3 защищают погрузчик от грязи при его передвижении, кроме того, заднее крыло 3 является площадкой для обслуживания дизеля. Под аккумуляторными ящиками расположены подножки 7.

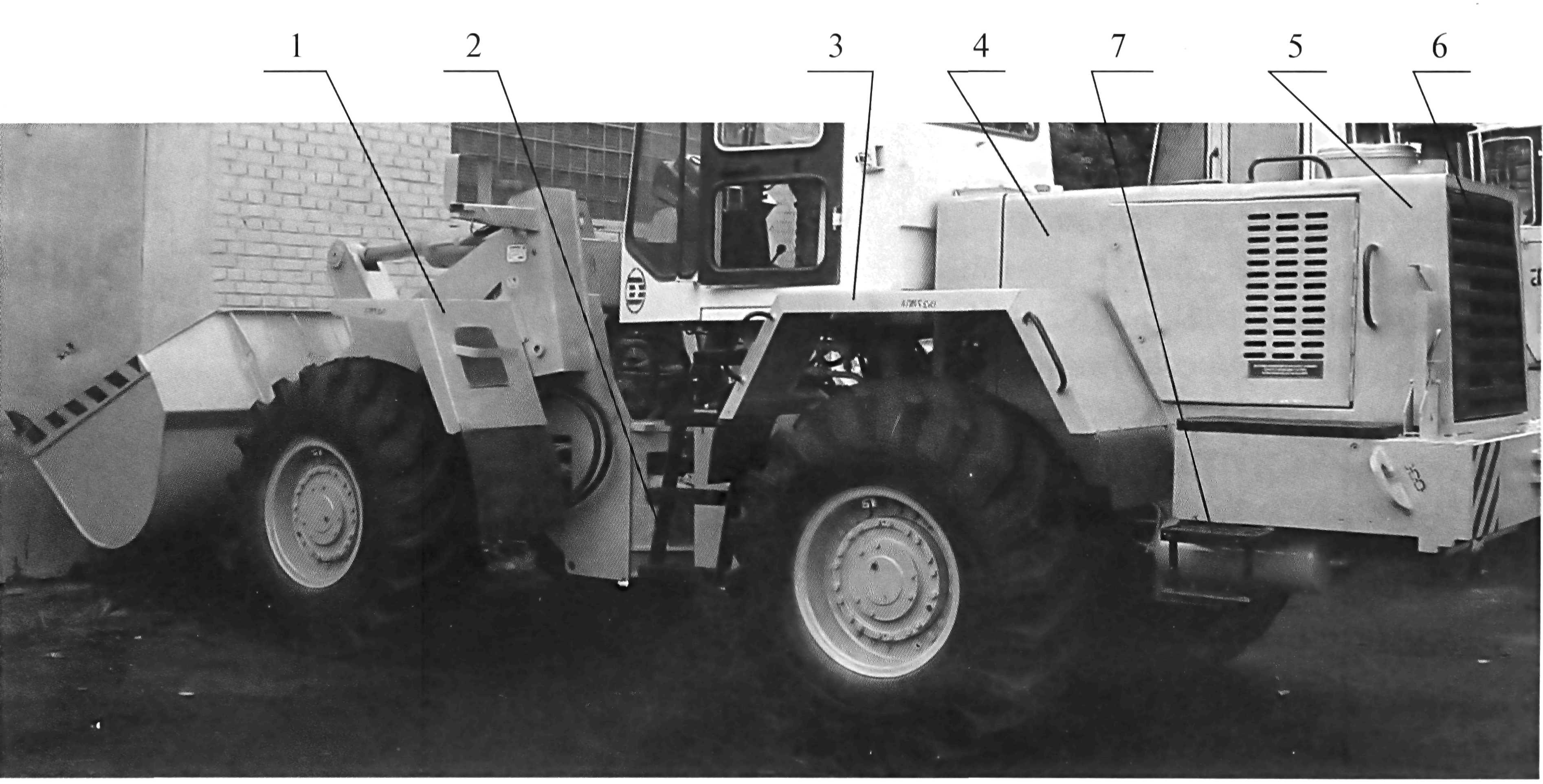

Рисунок 5.28 — Облицовка

1,3 — крылья; 2- лестницы; 4 — боковая дверца; 5 — каркас; 6 — задняя решетка; 7 — подножка
