5.7.3 Гидросистема тормозов погрузчика Амкодор 342 (ТО-28А)

В контур рабочих и стояночных тормозов масло под давлением нагнетает насос типа НШ6-ЗЕ. Из насоса масло подается через предохранительный блок с фильтром поддерживающим давление рабочей жидкости в пневмогидроаккумуляторы, а затем по шлангам к отдельным потребителям.

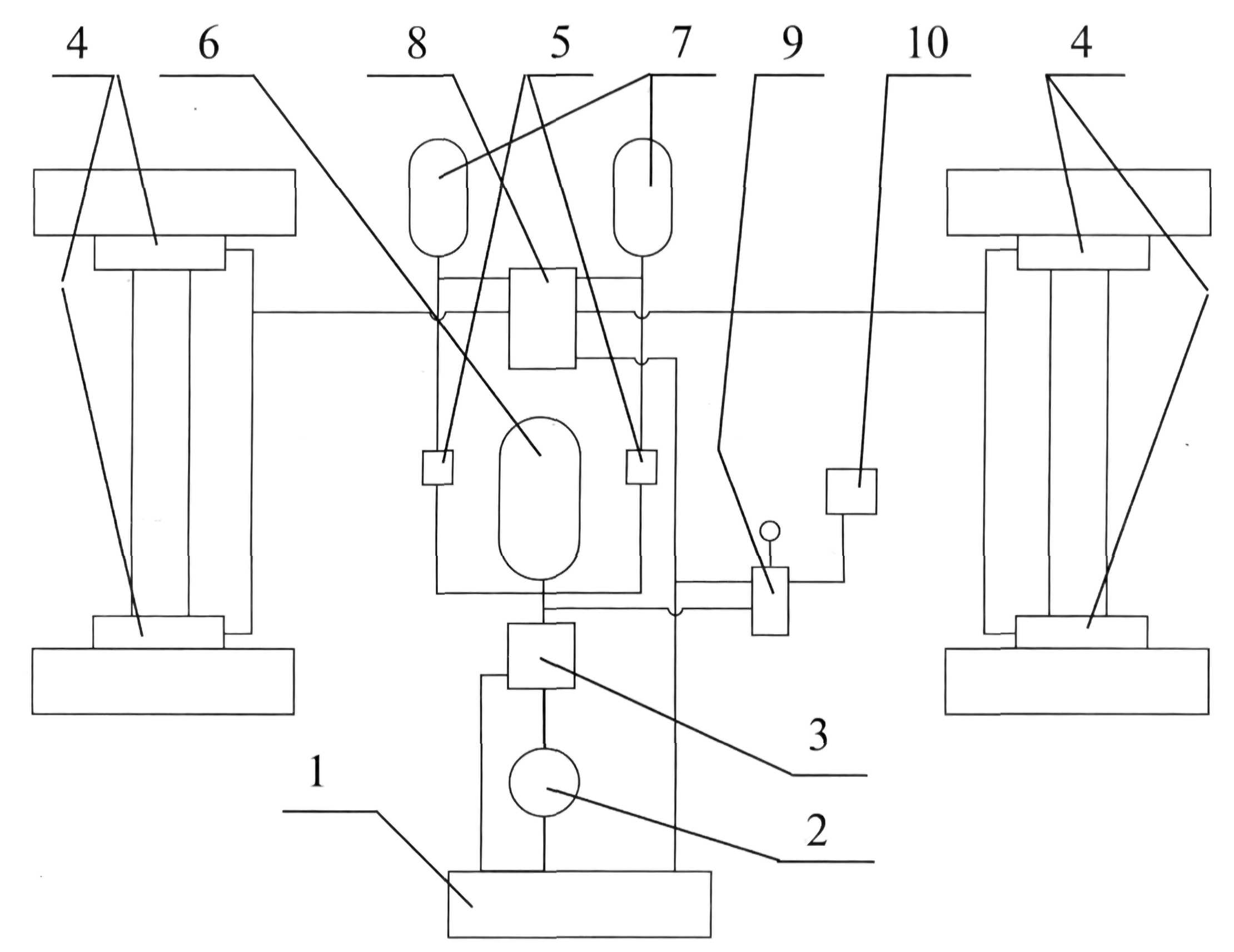

Рисунок 5.25 — гидросистема тормозов 1 - гидробак; 2 - насос НШ6-ЗЕ; 3 - блок предохранительный с фильтром; 4 - тормоз колесный; 5 - клапан обратный; 6 - пневмогидроаккумулятор АПГ-6-35/20; 7 - пневмогидроаккумулятор АПГ-6-1/20; 8 - кран тормозной; 9 - кран тормозной обратного действия; 10 - тормоз стояночный.
