Постамент и кабина тракторов К-701, К-700А (Кировец)
Постамент представляет собой сварную конструкцию. Он установлен на раме
трактора, предназначен для крепления кабины, гидробака,
гидрораспределителя гидросистемы навесного устройства,
гидрораспределителя с редуктором гидросистемы управления поворотом,
тормозного крана пневматической системы и некоторых других деталей и
узлов трактора.
Кабина — цельнометаллическая, двухместная, герметизированная, с
отоплением и вентиляцией. Она устанавливается на постаменте на четырех
амортизаторах.
Прорези в полу и стенках кабины уплотнены резиновыми чехлами, люки в
полу кабины закрыты крышками с уплотнением из резиновых прокладок.
Кабина имеет две двери с замками. Замок правой двери замыкается снаружи
ключом, кроме того, замки, правый и левый, дверей могут быть замкнуты
изнутри с помощью защелки. Двери в открытом положении удерживаются с
помощью фиксатора. Кабина оборудована двумя стеклоочистителями (на
передних и задних стеклах), тремя зеркалами, аптечкой,
термосом, ящиком для инструмента, ящиком для документации и крючком для одежды. Кроме того, в кабине установлены: сиденье водителя, дополнительное сиденье и щиток приборов.
Система отопления и вентиляции кабины тракторов
К-701, К-700А (Кировец)
Для отопления кабины трактора на передней ее стенке под капотом
устанавливается система отопления с вентилятором-пылеотделителем (рис.
68).
Система отопления — закрытая, жидкостная, с принудительной циркуляцией
жидкости и воздуха. В нее входят радиатор 14, вентилятор-пылеотде-литель
3, кран 1, воздушные и водяные трубопроводы. Воздух, нагнетаемый в
кабину, подогревается, проходя через радиатор 14 отопителя, в котором
циркулирует охлаждающая жидкость, подведенная из системы охлаждения
дизеля.
На летний период эксплуатации с целью улучшения температурного режима в
кабине предусмотрена установка вентилятора-пылеотделителя на крышу
кабины.
При работающем вентиляторе-пылеотделителе воздух, очищенный от пыли,
через кожух 6 направляется в воздуховод, проходящий через всю кабину, и
распределяется по кабине.
Для эффективного обдува стекол на щитке приборов в кабине трактора
установлен дополнительный вентилятор, который при необходимости может
быть переставлен на заднюю стенку кабины.
Веитилятор-пылеотделитель тракторов К-701,
К-700А (Кировец)
Вентилятор-пылеотделитель состоит из корпуса, входного патрубка и
электродвигателя 7 с крыльчаткой (см. рис. 68). Наружный воздух через
входной патрубок засасывается крыльчаткой, забор воздуха осуществляется
через окно в облицовке. Отделение пыли происходит на лопатках
крыльчатки. Осевшие частицы увлекаются в пылевую полость кожуха, откуда
пыль удаляется в атмосферу. Очищенный от пыли воздух по межл о паточному
каналу направляется в основную полость кожуха и далее по воздуховоду,
омывая радиатор, подается в кабину.
Установку вентилятора-пылеотделителя на крышу кабины производите
следующим образом:
— закройте кран 1;
— отсоедините провод 205 ( см. рис. 61 и 62) от клеммы электродвигателя
и клеммы соединительной панели щитка приборов, концы провода
заизолируйте лентой и прибандажируйте его к пучку проводов;
— отсоедините провод 77 от „массы” трактора;
— отсоедините вентилятор 3 (см. рис. 68) от воздухопровода 15, идущего к
радиатору;
— снимите муфту, соединяющую вентилятор с патрубком на облицовке;
— после демонтажа вентилятора из-под капота установите заглушку на
воздуховод и на декоративную сетку радиатора;
— перед установкой на кабину замените на вентиляторе патрубок 4 на
патрубок 10, убедитесь в свободном проворачивании крыльчатки;
— установите патрубок 10, кронштейн 9 и закрепите
на нем колпачок;
— снимите заглушки на крыше кабины;
— установите вентилятор-пылеотделитель на крышу через проставку 11,
резиновую прокладку 12, втулку-амортизатор 13 и закрепите его с помощью
гайки;
— подключите провод 45 (см. рис. 61 и 62) к клемме электродвигателя и
провод 77 на „массу” трактора;
— кожух 6 (см. рис. 68) установите через резиновую муфту 5 и прикрепите
его к корпусу вентилятора-пылеотделителя.
Чтобы предотвратить попадание выхлопных газов в кабину через вентиля-тор,
установите на выхлопную трубу насадок и закрепите его хомутом, а крышку
с выхлопной трубы переставьте на насадок.
При установке вентилятора на задней стенке кабины провод 43 (см. рис.
61, 62) должен быть подключен, а провод 143 заизолирован лентой.
Все детали для монтажа вентилятора-пылеотделителя и насадок необходимо
взять из ящика с ЗИПом.

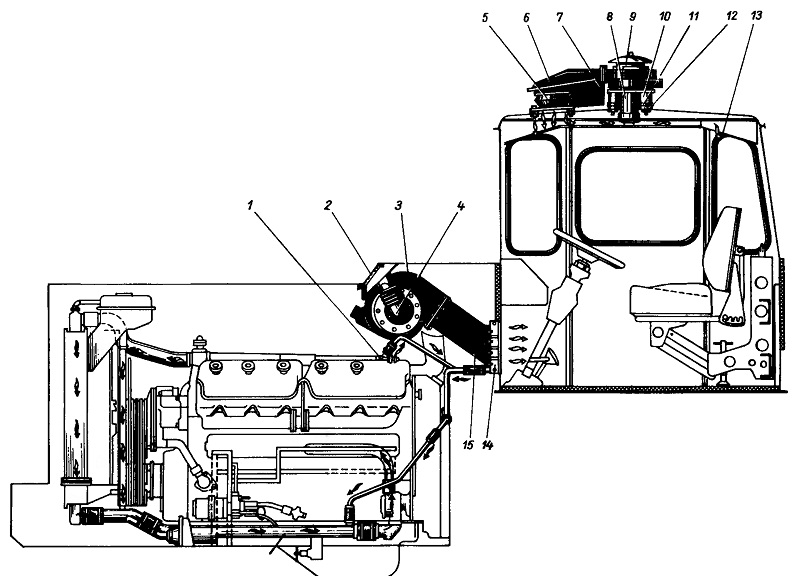

Рис. 68. Система отопления и вентиляции
1 - кран; 2 - окно; 3 вентилятор-пылеотделитель; 4, 10 - патрубок; 5 -
резиновая муфта; 6 - кожух; 7 - электродвигатель с крыльчаткой; 8 -
провод; 9 - кронштейн; 11 - проставка; 12- резиновая прокладка; 13 ~
втулка; 14 - радиатор; 15 - воздухопровод
