Гидрофицированный крюк тракторов К-701, К-700А (Кировец)

Гидрофицированный крюк тракторов К-701, К-700А (Кировец)

Гидрофицированный крюк (рис. 59) предназначен для работы трактора с полуприцепами и прицепами, а также для буксировки различных машин и орудий.

Гидрофицированный крюк состоит из буксирного крюка 9, на который надет пакет тарельчатых пружин 2, шайб 6 и 12, регулировочных шайб 3, заднего 4 и переднего 10 фланцев. Передний и задний фланцы крепятся к балке 1 при помощи четырех шпилек 13.

Для предотвращения самопризвольного раскрытия крюка при работе предусмотрена защелка 8 с собачкой 7. К балке гидрокрюка приварены два кронштейна, предназначенные для присоединения стяжек, блокирующих крюк с задней полурамой.

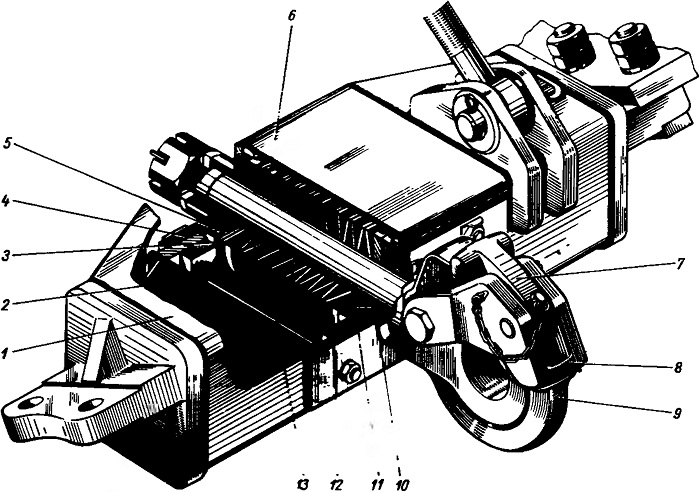

Рис. 59. Гидрофицированный крюк
1 - балка; 2 - тарельчатые пружины; 3 - регулировочные шайбы; 4 - задний фланец; 5 - задняя втулка; 6, 12 — шайбы; 7 - собачка; 8 — защелка; 9 - буксирный крюк; 10 - передний фланец; 11 - передняя втулка; 13 - шпилька

Прицепная скоба тракторов К-701, К-700А (Кировец)

Прицепная скоба (рис. 60) служит для обеспечения агрегатирования трактора с прицепными сельскохозяйственными машинами. Она состоит из скобы 5, пальцев 1 и 2, вилки 4, чеки 3 с пружинным кольцом. Для предотвращения проворота скобы в шарнирах нижних тяг навесного устройства к скобе приварен упор.

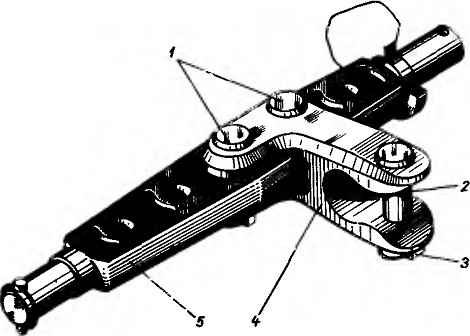

Рис. 60. Прицепная скоба
1, 2 - пальцы; 3 - чека; 4 - вилка; 5 - скоба
