ОСВЕЩЕНИЕ И СВЕТОВАЯ СИГНАЛИЗАЦИЯ ТРАКТОРОВ
МТЗ-100, МТЗ-102
Передние фары тракторов МТЗ-100, МТЗ-102
На тракторах МТЗ-100 и МТЗ-102 применяют фары
1 (рис. 115) с асимметричным светораспределением, установленные на
специальных кронштейнах 2. Фары укомплектованы лампами А12 — 45 + 40 со
спиралями накаливания дальнего и ближнего света. Мощность ламп дальнего
света —45 Вт, а ближнего —40 Вт. Включают фары с помощью центрального
переключателя 26 (см. рис. 107), с ближнего света на дальний —
переключателем 25. Контрольная лампа 45 сигнализирует о включении
дальнего света.
Передние фары могут быть установлены по высоте в двух положениях (см.
рис. 115). При выполнении транспортных работ на дорогах общего
пользования кронштейны фар крепят к переднему брусу трактора (положение
II); при выполнении сельскохозяйственных работ с машинами, навешиваемыми
на передний брус трактора, кронштейны фар крепят к боковине капота
(положение I).
При перестановке кронштейнов фар жгут проводов отъединяют от
соединительной панели, расположенной на петле капота, или от фары и
пропускают через резиновую втулку, установленную в полке кронштейна фары
(положение I) или закрепляют двумя скобами, приваренными к полке
кронштейна (положение II).
Освещение дороги и безопасность на транспортных работах зависят от
направления света передних фар, которое достигается регулировкой их
положения, для чего:
— размечают экран (рис. 116), линию А— А центра фар наносят
на высоте, равной расположению центра фар над уровнем поверхности; на
высоту расположения фар влияет радиус колеса, зависящий от давления
воздуха в шинах, которое должно соответствовать рекомендуемым нормам;
— трактор устанавливают на ровной горизонтальной площадке
перпендикулярно экрану, продольная плоскость симметрии трактора должна
проходить по линии 0 — 01, расстояние от экрана до рассеивателей
передних фар должно составлять 10 м;
— включают свет и контролируют одновременность
загорания ближнего или дальнего света;
— ослабляют крепление фар к кронштейну;
— включают ближний свет и регулируют поочередно положение фар
(нерегулируемую фару закрывают темным материалом) на тракторе.
Размеры и центр светового пятна от фар на экране должны совпадать с
центром и размерами фигур, указанных на рисунке 116.
При очистке рефлектора фар от пыли рассеиватель развальцовывают,
промывают внутреннюю поверхность рефлектора чистой водой и протирают
ватой. Промытый рефлектор просушивают при комнатной температуре,
устанавливая его отражательной поверхностью вниз. Образующиеся при сушке
подтеки и пятна с поверхности рефлектора удалять не следует (только для
фары ФГ 304).

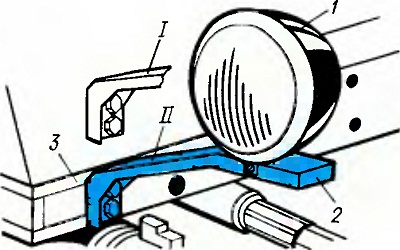

Рис. 115. Установка передних фар:
1 — передняя фара; 2 — кронштейн; 3 — передним брус; I—положение
кронштейна при верхнем (основном) расположении фары; II — положение
кронштейна при нижнем расположении фары.

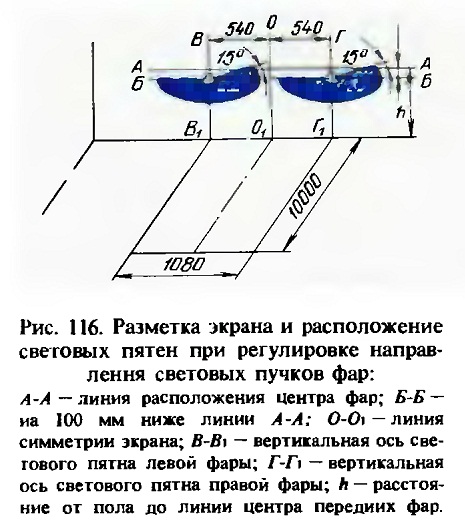

Рис. 116. Разметка экрана и расположение
световых пятен при регулировке направления световых пучков фар
