Устройство генератора 46.3701

Устройство генератора показано на рисунке 109. Он представляет собой однополюсную индукторную трехфазную машину.

Ротор состоит из вала с расположенными на нем шестилучевым пакетом-звездочкой из листовой стали, втулкой-магнитопроводом, шкивом и центробежным вентилятором. В специальном алюминиевом каркасе с шестью клювообразными выступами, размещенными между зубцами пакетов ротора, залиты магниты.

Статор представляет собой пакет с девятью зубцами, на которых расположены катушки (по три в фазе). Крышка со стороны привода — стальная с приваренным фланцем со стороны вентилятора. На фланце имеются крепежная и натяжная лапы. В этой крышке находится втул-ка-магнитопровод с обмоткой возбуждения. В алюминиевой крышке со стороны, противоположной приводу, установлен выпрямительный блок с тремя дополнительными диодами. Пластмассовая сетчатая
крышка с отверстиями пол электрические выводы прикрывает торец алюминиевой крышки.

В обеих крышках подшипника имеются окна для забора и выброса охлаждающего воздуха. В крышке со стороны привода установлен подшипник 6-180603, а с противоположной стороны — подшипник 6-180502. В полости между алюминиевой и пластмассовыми крышками расположен блок интегрального регулятора.

Генератор стянут тремя болтами. В отличие от генератора 13.3701 (Г306) все электрические соединения находятся внутри. На рисунке 110 показана электрическая схема соединений генератора 46.3701, она практически не отличается от схемы генератора 13.3701.

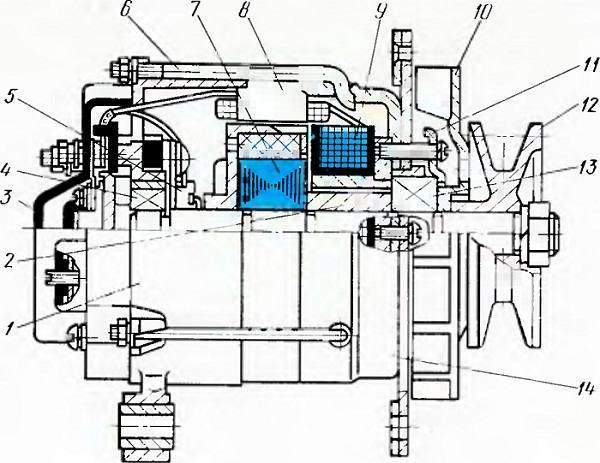

Рис. 109. Генератор 46.3701:
1 — задняя крышка; 2 — втулка ротора; 3 — крышка регулирующего устройства; 4 — подшипник; 5 — блок; б — стяжной болт; 7 — ротор; 8— статор; 9 — катушка возбуждения;
10 — вентилятор; 11 — крышка подшипника; 12 — шкив; 13 — подшипник; 14 — передняя крышка.
