Установка генератора генератора 46.3701

Установка генератора генератора 46.3701

Присоединительный размер между лапами—90 ±0,4 мм, что позволяет в случае необходимости устанавливать генератор вместо генератора 13.3701. Остальные габаритные и присоединительные размеры такие же, как у 13.3701 и Г306. Генератор 46.3701 при поставке в запчасти имеет размер между лапами 130 мм. Лапы задней крышки генератора закрепляют болтом большей длины с установкой на него гаек либо специальной разрезной втулки в отверстии задней лапы, которая может перемещаться в осевом направлении.

На рисунке 111 показаны варианты креплений генератора на кронштейнах размером 90 и 130 мм.

На литом кронштейне дизеля Д-245 генератор не устанавливают.

так как боковая стенка кронштейна мешает повороту генератора при надевании ремня. Требуется либо доработка кронштейна, либо его замена на кронштейн другого размера.

При техническом обслуживании генератора необходимо следить за надежностью всех креплений, натяжением приводного ремня, общей его исправностью и чистотой. Пыль и грязь удаляют щеткой или влажной тряпкой.

Исправность генератора проверяют до начала работы с помощью контрольной лампы, установленной на щитке приборов. Если генератор исправен, лампа загорается при замыкании включателя «массы» перед пуском дизеля. После пуска контрольная лампа гаснет. Остановив дизель, нужно разомкнуть выключатель «массы» (контрольная лампа при этом гаснет).

На тракторе исправность генератора проверяют только при неработающем дизеле, отъединив от всех клемм генератора провода.
Проверку выполняют с помощью лампы напряжением 12 В и аккумуляторной батареи.

Проверяя обмотку возбуждения, отрицательный вывод аккумуляторной батареи соединяют с клеммой М генератора, ее положительный вывод—через контрольную лампу с клеммой Ш генератора. Если обмотка возбуждения исправна, то лампа горит вполнакала (сила тока 3,0...3,5 А). Полный накал лампы (сила тока более 3,5 А) указывает на короткое замыкание между обмоткой возбуждения и корпусом генератора. Если лампа не горит, имеется обрыв в обмотке возбуждения.

Исправность выпрямителя и обмоток статора проверяют, соблюдая следующий порядок.

1. Отрицательный вывод аккумуляторной батареи соединяют с клеммой М генератора, а ее положительный вывод — через контрольную лампу с клеммой В. В этом случае лампа не должна гореть. Если же лампа горит, это свидетельствует о следующих неисправностях выпрямителя: короткое замыкание в одном или нескольких диодах обеих полярностей; пробой изоляции между теплоотводом и корпусом выпрямителя; замыкание положительного вывода на корпус генератора.

2. Отрицательный вывод аккумуляторной батареи соединяют с одной из клемм переменного тока генератора, а ее положительный вывод — через контрольную лампу с клеммой В генератора. При этом лампа не должна гореть. В противном случае пробит один или несколько диодов прямой полярности.

3. Положительный вывод аккумуляторной батареи через контрольную лампу соединяют с одной из клемм переменного тока генератора, а ее отрицательный вывод —с клеммой М генератора. Лампа также не должна гореть. Если же лампа загорается, значит, пробит один или несколько диодов обратной полярности или произошло короткое замыкание обмотки статора на корпус генератора.

Рис. 110. Электрическая схема генератора 46.3701.

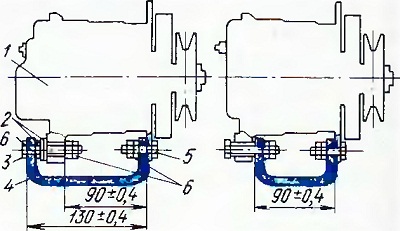

Рис. 111. Схемы установки генератора 54.3701:
1 — генератор; 2 — регулировочные шайбы; 3 — болт М10 X 55; 4 — кронштейн; 5 — болт; 6 — гайка N» 110.
