Задние фары ФГ 304 кабины тракторов МТЗ-100,
МТЗ-102
Сзади верхней части кабины трактора
установлены фары ФГ 304 (рис. 117) с лампами А12-32.
Их используют при проведении сельскохозяйственных работ в ночное время,
так как они дают широкий световой пучок, равномерно освещающий большую
площадь без ярких пятен в центре. Включают фары выключателем,
расположенным на верхнем пульте кабины. При работе трактора с
сельскохозяйственными машинами, оборудованными дополнительными рабочими
фарами (не более двух), последние
подключают к трактору через клемму V штепсельной
розетки ПС300 (поз. 33 на рис. 107).
Дополнительные фары включают одновременно с габаритными огнями
центральным переключателем.

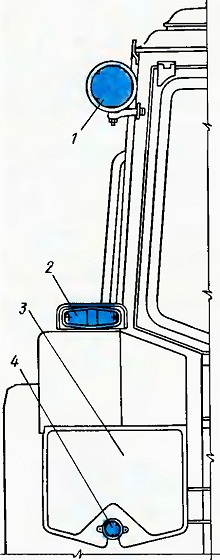

Рис. 117. Расположение рабочих фар и приборов
световой сигнализации:
1 — рабочая фара; 2 — комбинированный фонарь указателя поворота,
габаритного сигнала и сигнала торможения; 3 — брызговик; 4 —
световозвращатель.
