КРАН ГИДРОАККУМУЛЯТОРА ТРАКТОРОВ МТЗ-100, МТЗ-102
Кран предназначен для включения и отключения гидроаккумулятора и встроен
в магистраль, соединяющую гидроаккумулятор с цилиндром навески. Он может
находиться в одной из двух позиций «Открыт» и «Заперт» и состоит из
корпуса 1 (рис. 97), золотника 2 и рукоятки 3. Положение рукоятки крана
показано на рисунке 98.
Кран расположен в зоне установки регулятора. Золотник крана уравновешен,
т. е. давление в гидросистеме воздействует на него равномерно по всей
поверхности, что позволяет переключать его без больших усилий.
Рис. 97. Кран:
1 — корпус; 2 — золотник; 3 — рукоятка.
Рис. 98. Схема положения рукоятки крана:
/ — кран открыт; //—кран закрыт.

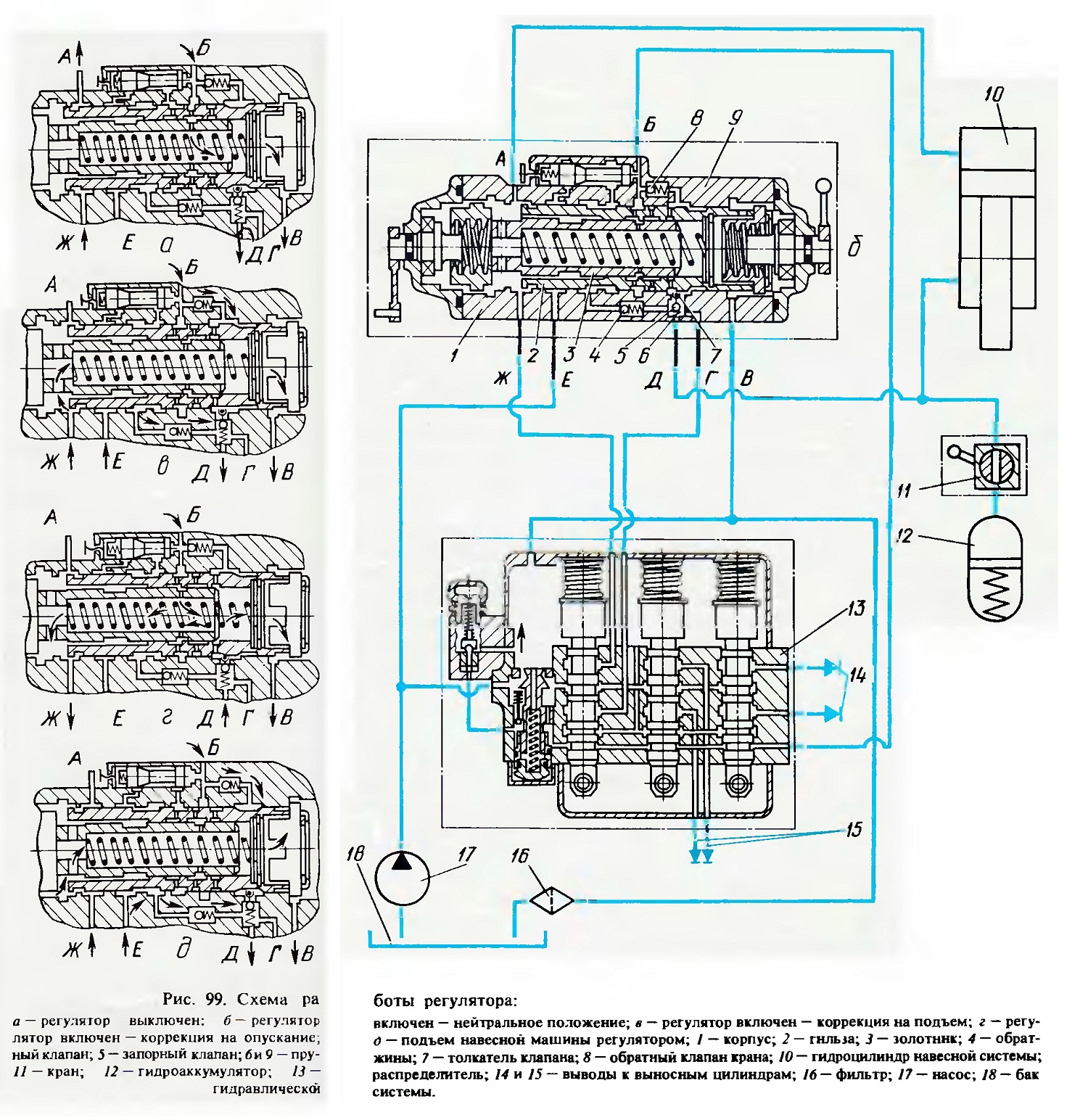

Рис. 99. Схема работы регулятора
