УНИВЕРСАЛЬНАЯ СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ГЛУБИНЫ ОБРАБОТКИ ПОЧВЫ ТРАКТОРОВ МТЗ-100, МТЗ-102

Система автоматического регулирования глубины обработки почвы состоит: из гидроаккумулятора 1 (рис. 93), соединенного посредством рычага 2 и тяги 4 с регулятором 5; крана 6 гидроаккумулятора; тяги 7, которая соединяет рычаг регулятора с рычагом 10 управления, расположенным на пульте 8 с ограничителем 9 хода; рукоятки смесителя 11, воздействующей через тросовый механизм 12 на смеситель сигналов 16; двуплечего рычага 13; силовой тяги 14 и силового датчика 15.

На регуляторе 5 установлен переключатель способов регулирования. Он состоит из рычага 17 датчика давления (гидроаккумулятора), рычага 19 смесителя и рукоятки 18 переключения, которую можно устанавливать в одном из трех положений:

— среднее (регулятор отключен от датчиков регулирования);

— правое по ходу трактора (рукоятка 18 сблокирована с рычагом 17 гидроаккумулятора), включен режим ГСВ;

— левое (рукоятка 18 сблокирована с рычагом 19 смесителя), регулятор соединен со смесителем 16. В этом положении рукояткой 11 включают режим регулирования в соответствии с заданным способом (I—позиционный; II—силовой; промежуточное положение между I и II—смешанный).

На смесителе установлены: рычаг 25 позиционного датчика, соединенный тягой 23 с пальцем 22 поворотного вала; рычаг 26 силового датчика (сигнализатора), соединенный с помощью тяги 20, рычага 13 и тяги 14 с датчиком 15.

Регулятором 5 управляют через рычаг 10, тягу 7 и карданный валик 24. Рычаг можно устанавливать в одной из позиций: «Подъем», «Регулятор включен» и «Зона регулирования».

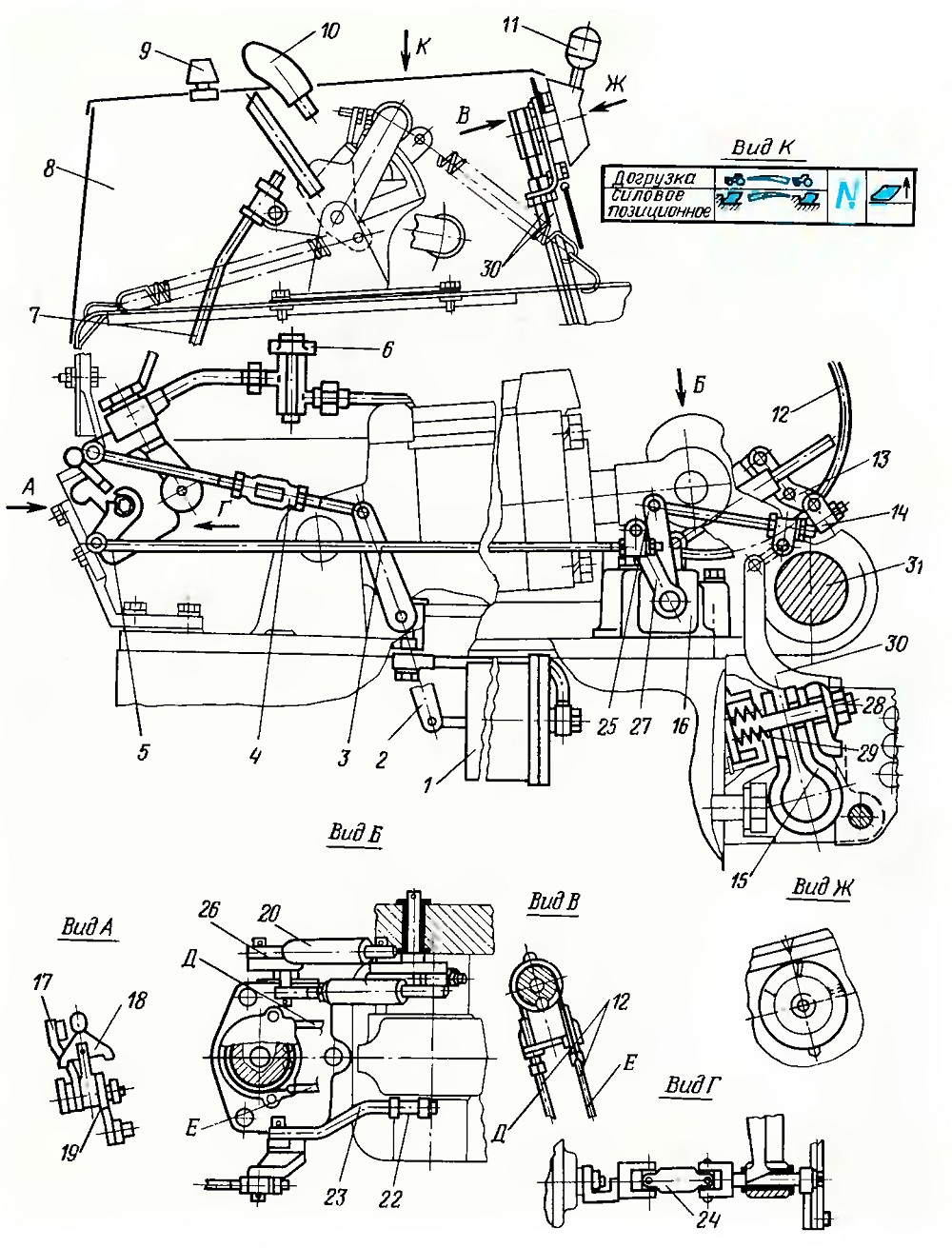

Рис. 93. Универсальная система автоматического регулирования:
1 — гидроаккумулятор; 2 — рычаг гидроаккумулятора; 3— тяга регулятора; 4 — тяга гидроаккумулятора; 5 — регулятор; 6 — кран; 7 — тяга управления; 8 — пульт; 9 — упор; 10 — рычаг управления регулятором; 11 — рукоятка смесителя сигналов; 12 — трос; 13 — двуплечий рычаг; 14 — силовая тяга; 15 — силовой датчик; 16 — смеситель; 17— рычаг ГСВ; 18— рукоятка переключателя; 19— рычаг смесителя; 20 — тяга; 21 — позиционный датчик; 22 — позиционная тяга; 23 — карданный валик; 24. 25 и 26 — рычаги смесителя; 27 — рычаг; 28 — корончатая гайка; 29 — пружины датчика; 30 — винты натяжения тросов; 31 — поворотный вал; I — зона регулирования положения орудия или деления подпора; II — силовое регулирование.
