МАСЛЯНЫЙ БАИ И ФИЛЬТР ТРАКТОРОВ МТЗ-100, МТЗ-102
Емкость для рабочей жидкости гидросистемы и гидроусилителя рулевого
управления (ГОРУ) —литой чугунный бак 7 (рис. 89), на котором установлен
распределитель 5 (рис. 90), кронштейн рычагов
управления распределителем, гидроаккумулятор ГОРУ,
гидронасос 7, привод насоса гидросистемы и его управление (рукоятка) 8.
Сверху бак закрывают крышкой 9, на которой закреплены: стакан 2 (см.
рис. 89) с крышкой 1 фильтра 3, заливная горловина с пробкой 2 (см. рис.
90), предохранительный клапан 3 и сапун 4.
Уровень масла в баке контролируют по меткам указателя 5 (см. рис. 89)
или 1 (см. рис. 90), расположенным слева на корпусе бака. На нем имеются
метки, указывающие уровень масла: «О» —нижний; «П» —верхний; «С» —при
работе с машинами, требующими увеличенного отбора масла (стогометатель,
самосвальный прицеп и др.).
Масло фильтруется сменным фильтрующим элементом, установленным в корпусе
7 (рис. 91).
Фильтр состоит: из уплотнительного кольца 1; втулки 2; клапана 3,
перепускающего масло мимо фильтра в случае сильного
загрязнения фильтрующего элемента; ограничителя 4; фильтрующего элемента
5; трубы 6; корпуса 7; уплотнительного кольца 8 и пружины 9.
Для замены фильтрующего элемента необходимо:
— отвернуть четыре болта 6 (см. рис. 89);
— снять крышку 1;
— вынуть стакан фильтра, удерживая его за шестигранную втулку 2 (см.
рис. 91);
— отвернуть втулку 2, снять фильтрующий элемент 5 с трубы и вставить
новый;
— собрать и вставить фильтр в корпус.
Первый раз фильтр меняют после обкатки трактора, в дальнейшем — через
каждые 500 моточасов.

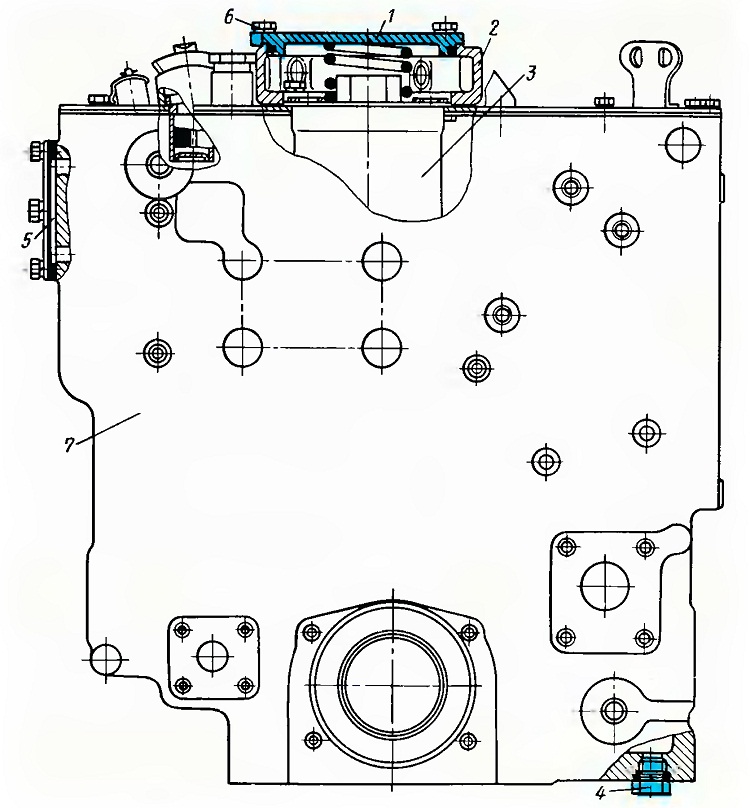

Рис. 89. Масляный бак:
1 — крышка фильтра; 2 — стакан фильтра; 3 — фильтр; 4 — сливная пробка;
5 — указатель уровня
масла; 6 — болт; 7 — бак.

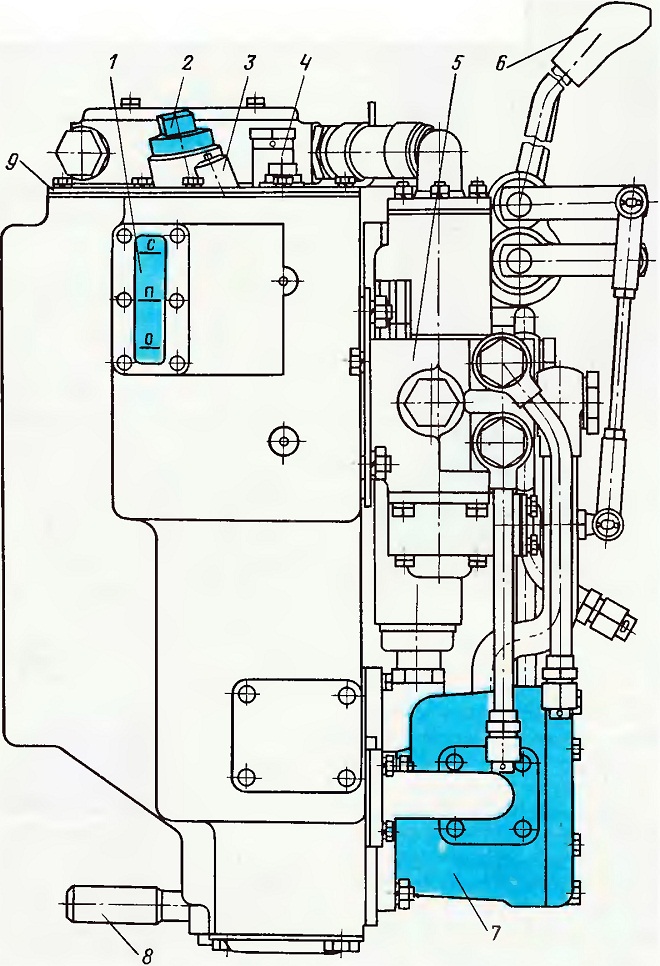

Рис, 90. Корпус гидравлической навесной системы:
I — указатель уровне масла; 2 — пробка заливной горловины; J — клапан; 4
— сапун; 5 — распределитель; 6 — рычаги управления распределителем; 7 —
гидронасос; 8 — рукоятка включений гидронасоса; 9 — крышка.

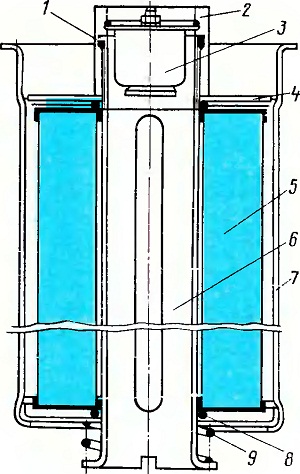

Рис. 91. Фильтр гидравлической навесной системы:
I — уплотнительное кольцо; 2 — втулка; 3 — клапан; 4 — ограничитель; 5 —
фильтрующим элемент; 6 — труба; 7 —‘корпус; 8— кольцо; 9 — пружина.
