БЫСТРОСОЕДИНЯЕМЫЕ МУФТЫ ТРАКТОРОВ МТЗ-100, МТЗ-102
Трубопроводы гкдрофицированных машин, агрегатируемых с трактором, к
боковым и задним выводам присоединяют через быстро-соединяемые муфты.
Наружные муфты 1 (рис. 92) с шариками 4 установлены на выволах гидросистемы, а внутренние 2 прикладываются в ЗИП трактора.
Муфты соединяют перемещением фиксатора 3 в сторону наружной муфты 1 (шарики 4 при этом располагаются против проточки в фиксаторе) и введением внутренней муфты 2 в наружную до упора. Одновременно с этим клапаны 6, преодолевая усилие пружин 7, отходят от своих гнезд, открывая проход маслу к исполнительным механизмам сельскохозяйственных машин и орудий. Фиксатор 3, поджимаемый пружиной 5, при освобождении от нагрузки перемещается в исходное положение, вводя шарики 4 в канавку внутренней муфты.
Разъединяют муфты перемещением фиксатора до освобождения шариков 4, после чего внутренняя муфта усилием пружин 7 выталкивается и запорный клапан 6 перекрывает выход масла.

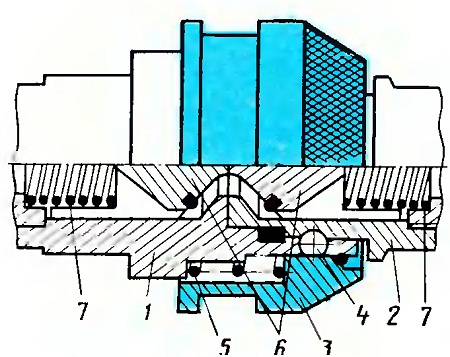

Рис. 92. Быстросоединяемые муфты:
1 — наружная муфта; 2 — внутренняя муфта; 3 — фиксатор; 4 — шарик; 5 —
пружина фиксатора; 6 — запорный клапан; 7 — пружина запорного клапана.
