Регулятор системы автоматического регулирования глубины обработки почвы тракторов МТЗ-100, МТЗ-102

Регулятор представляет собой гидравлический распределитель с подвижной гильзой I (рис. 95), связанной с рычагом 10 (см. рис. 93) управления и золотником 2 (см. рис. 95), соединенным через систему тяг и рычагов со смесителем сигналов. С датчиком давления он связан через тягу 4 (см. рис. 93). Скорость восприятия сигнала при автоматическом контроле регулируемого параметра устанавливают маховичком 3 (см. рис. 95). В нормальных условиях эксплуатации скорость коррекции настраивают на максимальное значение, для чего маховичок отворачивают против хода часовой стрелки до упора. Для уменьшения скорости коррекции маховичок поворачивают в обратную сторону.

Для обеспечения управления выносными цилиндрами при работе в режимах автоматического регулирования регулятор дополнительно снабжен клапаном 4 приоритета, сообщающим магистраль нагнетания с полостью подъема цилиндра только в тех случаях, когда в канале

управления и в полости клапана приоритета появляется давление, т. е. когда канал управления перекрывается золотником регулятора. При перекрытии канала управления золотниками распределителя масло в рабочую полость цилиндра механизма задней навески не поступает, так как канал управления перекрыт до клапана приоритета и давление в нем отсутствует.

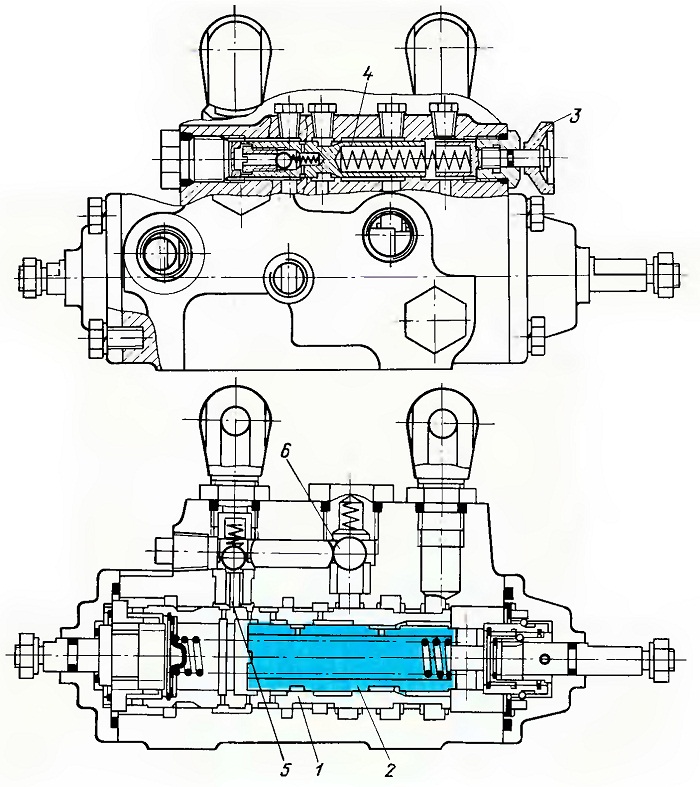

Рис. 95. Регулятор:
I — гильза; 2 — золотник; 3 — маховичок регулирования скорости коррекции; 4 — клапан приоритета; 5 — запорный клапан; 6 — обратный клапан.
