СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Фильтр грубой очистки топлива дизеля Д-245

Фильтр грубой очистки топлива предназначен для предварительной очистки топлива от механических примесей и воды.

Отстой из фильтра сливают через 125 моточасов, отвернув пробку отверстия в нижней части колпака. После 1000 моточасов фильтр грубой очистки промывают топливом, выполняя операции в следующем порядке. Закрывают кран топливного бака 1 (см. рис. 11), снимают нажимное кольцо 5 (рис. 15) и стакан 4, вывинчивают фильтрующий элемент 2, снимают распределитель 3. Фильтрующий элемент, распределитель и стакан фильтра промывают в чистом дизельном топливе и устанавливают на место. Систему заполняют топливом.

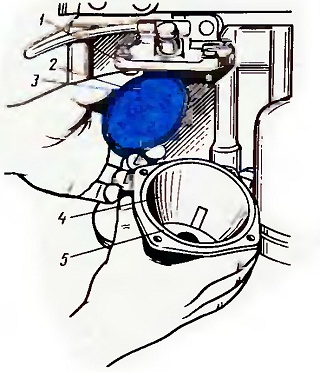

Рис. 15. Фильтр грубой очистки топлива:
1 - корпус фильтра; 2 — фильтрующий элемент; 3 — распределитель; 4 — стакан; 5 — нажимное кольцо.
