3.2. ОРГАНЫ УПРАВЛЕНИЯ И
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ТРАКТОРА Т-150К
Органы управления систем дизеля СМД-62 трактора
Т-150К
Рукоятки и краники, необходимые для обслуживания
систем дизеля, показаны на рис. 10 а, б, в.

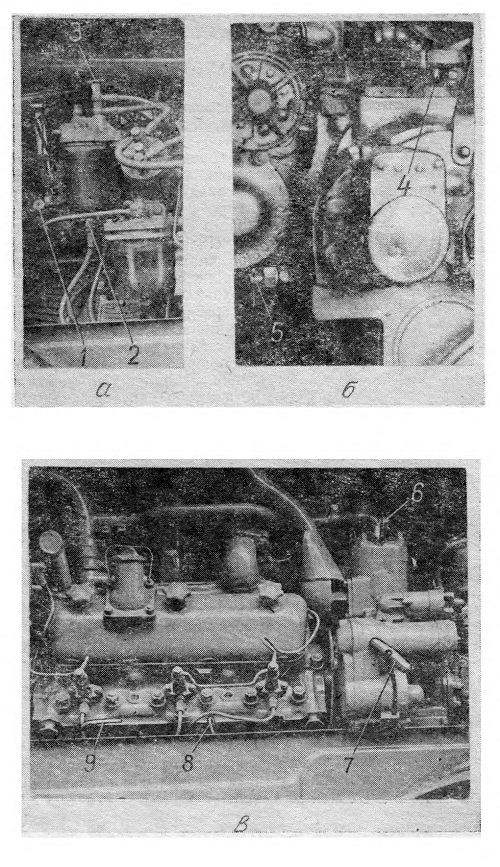

Рис. 10. Органы управления дизелем СМД-62:
1 — рукоятка ручной прокачки топливной системы; 2 — штуцер слива отстоя
из топливного фильтра; 3 — рукоятка краника слива топлива при прокачке
топливной системы; 4 — кнопка утопителя карбюратора пускового двигателя;
5—краник слива конденсата из картера пускового двигателя; 6 —
декомпрессионный краник пускового двигателя; 7—рукоятка дублирующего
запуска пускового двигателя; 8 — маслоизмеритель для проверки уровня
масла в каpтере дизеля; у—рукоятка краника слива охлаждающей жидкости из
левого блока цилиндров.
