1. ВВЕДЕНИЕ
Настоящее техническое описание и инструкция по эксплуатации
предназначены для овладения навыками правильной эксплуатации,
технического обслуживания, выявления и устранения возможных
неисправностей трактора.
Инструкция содержит краткое описание механизмов трактора и основные
правила эксплуатации. Поэтому, прежде чем приступить к работе на
тракторе, внимательно ознакомьтесь с техническим описанием и правилами
эксплуатации, изложенными в этой инструкции.
Мощный колесный трактор Т-150К (рис. 1) с четырьмя ведущими колесами и
шарнирно-сочлененной рамой относится к тракторам общего назначения
тягового класса 3. Трактор предназначен для выполнения
сельскохозяйственных работ (пахоты, сплошной культивации, предпосевной
обработки почвы,
лущения, дискования, посева и уборки зерновых
культур) на скоростях 1,95—3,88 м/с (7—11 км/ч), транспортных работ по
магистральным и грунтовым дорогам с прицепами и полуприцепами на
скоростях до 8,33 м/с (30 км/ч), работ с дорожными и
дорожно-строительными и другими подобными машинами (орудиями).
Отличительной особенностью трактора является высокая энергопасыщенность,
универсальность — сочетание в нем качеств современного скоростного
трактора общего назначения и транспортного тягача. Это позволяет широко
использовать его в сельском хозяйстве и других отраслях производства
круглый год во всех районах страны с умеренным климатом.
Трактор может быть использован также для выполнения работ с различными
навесными, полунавесными и прицепными сельскохозяйственными машинами
(орудиями), транспортными средствами, дорожными и дорожно-строительными
машинами.

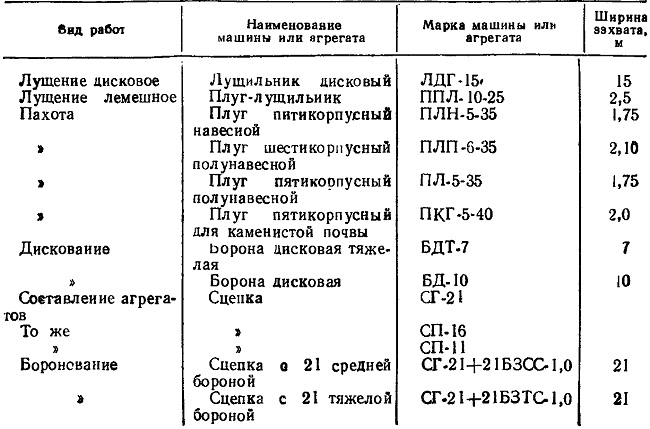

Перечень основных видов работ и рекомендуемых
машии-орудий для агрегатирования с трактором приведен в табл. 1.
Перед агрегатированием трактора с навесной машиной изучите правила ее
эксплуатации.
Трактор Т-150К, по желанию потребителя, может быть изготовлен в одной из
ниже указанных комплектаций:
151.00.000 — оборудован навесным устройством, прицепным устройством,
автосцепкой, силовым гидроцилиндром со шлангами, независимым ВОМ,
предпусковым подогревателем ПЖБ-300, воздухоохладителем с калориферным
отопителем кабины, прикладываемым к трактору гидроуправляемым
тягово-сцепным устройством и разрывной муфтой со шлангами.
151.00.000-01 —отличается от 151.00.000 отсутствием навесного
устройства, автосцепки, тягово-сцепного устройства, силового цилиндра со
шлангами, разрывных муфт со шлангами, воздухоохладителя-отопителя,
платформы с опорой, ящиков инструментальных, системы подогрева дизеля,
ВОМ (по требованию заказчика), установки деталей, которые необходимы для
крепления прицепного устройства.
151.00.000-02 отличается от 151.00.000 отсутствием верхней и нижних тяг
и растяжек навесного устройства, воздухоохладителя-отопителя, системы
подогрева дизеля, прицепного устройства и автосцепки. Гидроуправляемое
тяговосцепное устройство устанавливается на тракторе.
По заказу потребителя на трактор могут не устанавливаться: предпусковой
подогреватель, воздухоохладитель с калориферным отопителем и
теплообмеиииком, расположенными внутри воздухоохладителя.
В комплектации, не предусматривающей установку воздухоохладителя с
калориферным отопителем, трактор оборудуется
вентилятором-пылеотделителеу и Отопителем от радиатора дизеля.
В инструкции исполЬзованы сокращения:
ВОМ — вал отбора мощности;
КП — коробка передач;
и.м.т.— верхняя мертвая точка;
н.м.т.— нижияя мертвая точка;
ЗИП — запасные части, инструмент и принадлежности;
ТВЧ — ток высокой частоты.

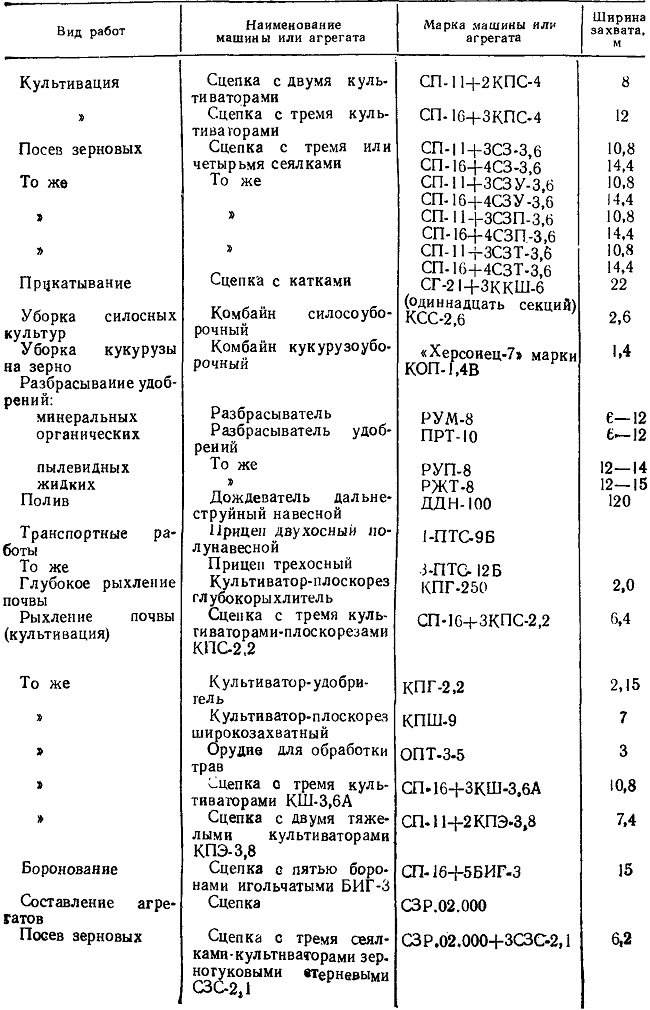

Таблица 1
