ВАЛ ОТБОРА МОЩНОСТИ ТРАКТОРОВ Т-150 И Т-150К

Разборка и сборка редукторов ВОМ тракторов Т-150 и Т-150К

Для этого используют стенд ОР-6275 ГОСНИТИ, который отличается от стенда для разборки и сборки раздаточной коробки ОР-6287 ГОСНИТИ только конструкцией наладки, на которой закрепляют редуктор ВОМ. В комплект стенда входит технологическая оснастка для выполнения разборочно-сборочных операций.

С установленного на стенд редуктора ВОМ снимают трубу всасывания и нагнетания, пробку сливного отверстия, пробку-сапун, поддон, колпак, корпус уплотнения, корпус клапанов и распределительного устройства, масляный насос, муфту фланца, корпус уплотнения ведущего вала и замковую шайбу с ведомого вала.

Используя наставки и гидроскобу, выпрессовывают сначала ведущий вал с крышкой, шестерней и втулкой, а затем ведомый вал с уплотнительными кольцами и шарикоподшипниками (рис. 66,а). Вынимают из корпуса гидроподжимную муфту с тормозом. Стакан подшипника выпрессовывают из корпуса при помощи наставки и молотка (рис. 66, б), а шарикоподшипник— с ведомого вала при помощи гидроскобы и пустотелой наставки (рис. 67, а).

Гидроподжимную муфту разбирают на приспособлении, применяемом для разборки муфт коробки передач.

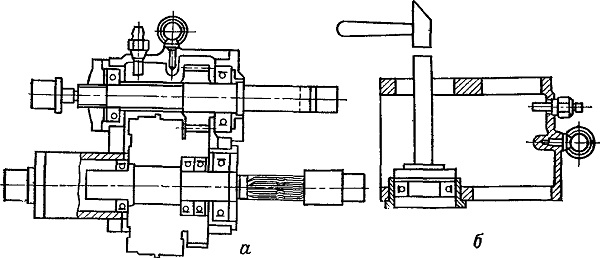

Рис. 66. Положения приспособлений стенда ОР-6275 во время разборки вала отбора мощности:
а — выпрессовка ведущего и ведомого валов; б — выпрессовка подшипника.

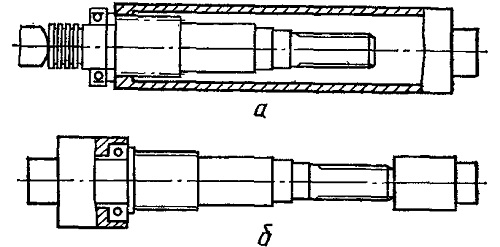

Рис. 67. Спрессовка (а) шарикоподшипника с ведомого вала и запрессовка (б) на вал при помощи гидроскобы и наставки.
