КОНЕЧНАЯ
ПЕРЕДАЧА ТРАКТОРОВ Т-150 И Т-150К
Сборка конечной передачи тракторов Т-150 и
Т-150К
Выступание штифтов над плоскостью корпуса
планетарного редуктора должно быть в пределах 11,5... 12,5мм. Отверстие
корпуса после запрессовки штифта раскернивают с внутренней стороны в
шести местах на равных расстояниях одно от другого.
В комплект подлинника сателлита должны входить 25 роликов РЦ-14 х 28
одной размерной группы. Сортировочный допуск равен 0,005 мм. Допускается
установка роликов РЦ-14 х 20.
Оси сателлитов запрессовывают заподлицо с поверхностью водила. Болты
крепления ограничительных планок надежно затягивают и стопорят
проволокой, а концы проволоки скручивают на длине не менее 15 мм.
Сателлиты должны проворачиваться свободно, без заедания. Осевой разбег
сателлитов должен быть не менее 0,25 мм (контролируют щупом между
торцами сателлитов и шайб).
Поверхности колец торцевого уплотнения притирают до полного прилегания.
При проверке на плите слой краски должен быть тонким; при отрыве кольца
от плиты краска не должна сгущаться в отдельные пятна.
Все уплотнительные картонные прокладки перед установкой смазывают с
обеих сторон.
Перед установкой трущиеся поверхности торцевого уплотнения, подшипники и
посадочные места под сальник смазывают солидолом.
Болты затягивают до отказа и стопорят.
Допустимые при ремонте зазоры в сопряжениях деталей планетарного
редуктора приведены в таблице 47.
Конические подшипники а (рис. 65) регулируют при помощи регулировочной
гайки в в следующем порядке.
Затягивают регулировочную гайку до получения усилия натяга в подшипниках
в пределах 6,0... 10,0 Н-м (0,6... 1,0 кгс-м), что соответствует усилию
пружинных весов 30...50 Н (3...5 кгс), зацепленных за болт б крепления
диска колеса; устанавливают стопорную шайбу г так, чтобы стопорный штифт
гайки в вошел в одно из отверстий шайбы; затягивают до отказа контргайку
д и проверяют правильность регулировки.
Солнечная шестерня должна проворачиваться свободно, без заедания.
Запрещается разукомплектовывать приработанные шестерни, бывшие в
эксплуатации, спаренные наружные и внутренние кольца роликоподшипников.

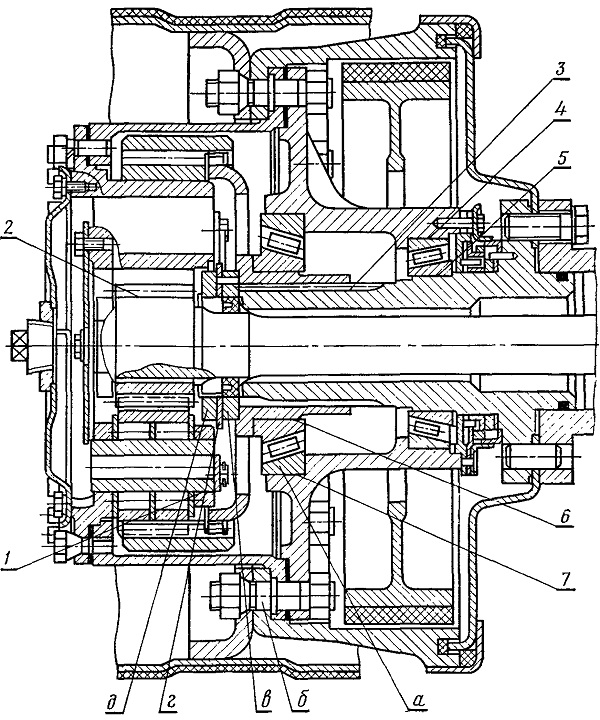

Рис. 65. Планетарный редуктор:
а — конический подшипник; б — болт; в —
гайка; г — шайба; д — контргайка.

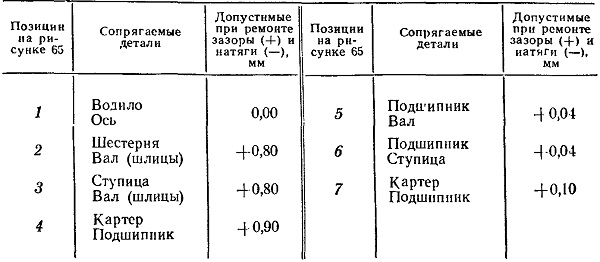

Таблица 47. Сопряжения деталей конечной передачи
