Сборка раздаточной коробки трактора Т-150К

 Ее собирают в последовательности, обратной разборке на стенде ОР-6287 ГОСНИТИ (см. рис. 42). Вначале собирают крышку раздаточной коробки и стакан подшипников вала отбора мощности.

В крышку раздаточной коробки устанавливают рычаг включения мосте, предварительно установив в выточку рычага кольцо. Устанавливают переходной рычаг, закрепив его стопорным болтом и законтрив проволокой. Стопорят переходной рычаг штифтом. Устанавливают кольцо, шайбу, второе кольцо и валик включения ВОМ в корпус управления ВОМ, одновременно монтируя вилку включения ВОМ, закрепив ее стонорным болтом и законтрив проволокой. Устанавливают фиксатор, пружину перепускного клапана и колпак, закрепив болтами и законтрив. Соединяют рычаг с валиком включения ВОМ при помощи оси и шплинтуют ее. Устанавливают и закрепляют на крышке раздаточной коробки крышку ВОМ с прокладкой.

Стакан подшипников ВОМ собирают в таком порядке. Напрессовывают два шарикоподшипника (305 и 308) на вал привода ВОМ. Запрессовывают другой шарикоподшипник 308 в стакан подшипников, застопорив его кольцом. Запрессовывают каркасный сальник, устанавливают в стакан корпус сальника с сальником. Устанавливают на вал привода ВОМ распорную втулку и запрессовывают его в стакан подшипников. Устанавливают на шлицы вала муфту фланца, шайбу и закрепляют гайкой со шплинтом.

Перед установкой валов привода мостов запрессовывают в стакан и нижнийстакан шарикоиодшипники 313, а стаканы в сборе — в корпус раздаточной коробки. Устанавливают в крышки сальников по войлочному кольцу, проставочному кольцу и каркасному сальнику и закрепляют на корпусе. Запрессовывают в корпус раздаточной коробки шарикоподшипник 311 и роликоподшипник 42311. Используя гидроскобу стенда и специальные наставки, запрессовывают валы привода мостов, устанавливая ведомую шестерню рабочего ряда, ведомую шестерню транспортного ряда, шестерню включения переднего моста. Устанавливают стопорные.кольца на вал привода переднего моста. Навертывают на валы гайки и ставят шайбы, загнув их края на грани гаек. Устанавливают в корпус раздаточной коробки вилку включения переднего моста, валик, пружину, фиксатор и закрепляют болтом.

Устанавливают стопорное Кольцов центрирующий стакан, запрессовывают шарикоподшипник 313, застопорив его вторым кольцом. Устанавливают стопорное кольцо в наружную выточку стакана. Запрессовывают в стакан роликоподшипник 2411, а в ведущую шестерню рабочего ряда втулку. Запрессовывают два подшипника 113 в ведущую шестерню, установив между подшипниками кольца. Напрессовывают на первичный вал раздаточной коробки подшипник 313 с центрирующим стаканом.

Заводят первичный вал в корпус раздаточной коробки, устанавливая на него кольцо, собранную шестерню транспортного ряда, неподвижную зубчатую муфту, зубчатую муфту переключения рядов, опорную втулку с шестерней рабочего ряда. Запрессовывают стакан с роликоподшипником 2411 в корпус и, используя гидроскобу стенда

и специальные наставки, запрессовывают первичный вал раздаточной коробки.

Устанавливают крышку подвода масла, предварительно вставив в нее трубку, на стакан подшипника.

Напрессовывают на вал-шестерню шарикоподшипник 215, а вал-шестерню запрессовывают в корпус раздаточной коробки.

Устанавливают двуплечий рычаг с осью в вилку включения переднего моста, а ось — в корпус раздаточной коробки. Надевают на ось кольцо и закрепляют ее гайкой со шплинтом.

Напрессовывают на шестерню привода насоса гидросистемы коробки передач два подшипника 206, установив между подшипниками и шестерней регулировочные шайбы, а между подшипниками кольцо. Запрессовывают собранную шестерню с подшипниками в корпус раздаточной коробки и устанавливают стопорное кольцо. Подбором регулировочных шайб
1 (рис. 51) устанавливают размер 42,5±0,15 мм от торца ведомой конической шестерни привода насоса гидросистемы коробки передач до оси расточки вала привода насоса заднего навесного устройства. Устанавливают насос гидросистемы коробки передач и заборный фильтр насоса на нижнюю крышку, а крышку — в корпус раздаточной короб-ки.Соединяют вал масляного насоса и вал привода насоса втулкой; устанавливают на вал привода насоса стопорное кольцо.

Валы привода гидронасосов навесной системы и рулевого управления устанавливают в такой последовательности. Напрессовывают па валы привода по шарикоподшипнику 305 до отказа. Запрессовывают шарикоподшипники 305 и корпуса сальников в корпус раздаточной коробки со стороны установки гидронасосов. Устанавливают каркасные сальники и неподвижные муфты. Используя гидроскобу стенда ОР-6287 ГССНИТИ и специальную наставку, запрессовывают валы привода в корпус раздаточной коробки, устанавливая на них втулки, сегментные шпонки и шестерни. Устанавливают кольца и закрепляют валы гайками. Устанавливают в корпуса привода гидронасосов кольца и регулировочные шайбы, а корпуса привода гидронасосов — на корпус раздаточной коробки, установив прокладки и закрепив болтами.

Набором регулировочных шайб 2, размещаемых между стаканом сальника и стопорным кольцом проставочного корпуса, достигают

бокового зазора в зубьях конической пары в пределах 0,2...0,4 мм.

Устанавливают на корпус раздаточной коробки смотровое окко и нижнюю крышку с прокладками. Ввертывают магнитную прсбку в крышку и штуцер в корпус.

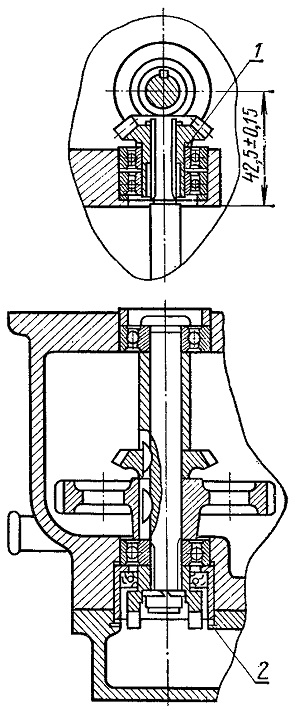

Рис. 51. Регулировка привода насоса гидросистемы коробки передач трактора Т- 150К:
1 и 2 — шайбы.
