Зазоры и натяги деталей при ремонте коробки передач трактора Т-150К

Сборка коробки передач трактора Т-150К

Зазоры и натяги деталей при ремонте коробки передач трактора Т-150К

Допустимые при ремонте зазоры и натяги в сопряжениях деталей коробки передач приведены в таблице 37, а в сопряжениях деталей раздаточной коробки — в таблице 38.

Таблица 37. Сопряжения деталей коробкн передач

Позиции на рисунке 49	Сопрягаемые детали	Допустимые при ремоите зазоры (+) и натяги (—), мм	Позиции на рисунке 49	Сопрягаемые детали	Допустимые при ремоите зазоры (+) и иатяги (—), мм
1	Барабан Вал	+0,80	15	Подшипник Вал	+ 0,02
2	Поршень Кольцо	+0,35	16	Стакан Подшипник	+0,06
3	Корпус Золотник	+0,08	17	Подшипник Вал-шестерня	4-0,03
4	Вал Кольцо	+0,25	18	Шестерня Вал (шлицы)	-1-0,80
5	Корпус Втулка	—0,01	19	Подшипник Вал	+0,03
6	Подшипник Вал	+0,02	20	Стакан Подшипник	+0,07
7	Стакан Подшипник	+0,07	21	Корпус Подшипник	+0,08
8	Корпус Стакан	+0,15	22	Подшипник Вал	+0,02
9	Подшипник Вал	+0,03	23	Шестерня Вал (шлицы)	+0,85
10	Ста ка и Подшипник	+0,07	24	Втулка Вал (шлицы)	+0,80
11	Корпус Стакан	+0,15	25	Барабан Диск	+ 1,5
12	Шестерня Вал	+0,80	26	Подшипник Втулка	+0,02
13	Корпус Стакан	+0,15	27	Шестерня Подшипник	+ 0,05
14	Стакан Подширник	+0,07

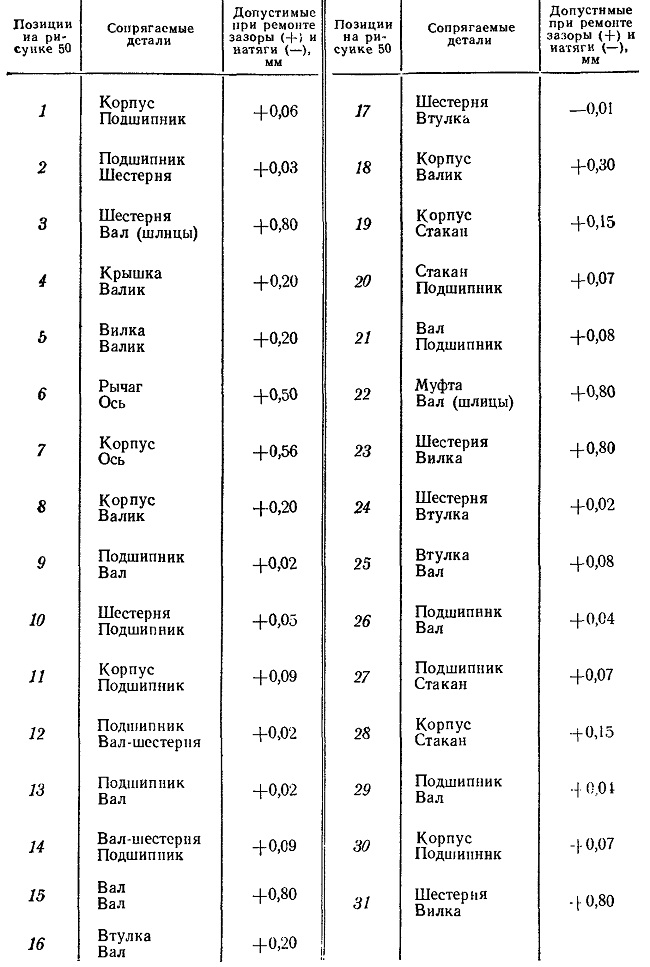

Таблица 38. Сопряжения деталей раздаточной коробки
