Обкатка коробки передач трактора T-150K
Для обкатки используют стенд 92303 конструкции ХТЗ. Стенд состоит из
станины 1 (рис. 52), на которой закреплен корпус 2 и перемещается ползун
12. Внутри корпуса расположен приводной электродвигатель мощностью 13,5
кВт, который позволяет получать на валу 7 соединительной коробки три
скорости вращения с частотой 20, 25 и 35 с-1. Электродвигатель связан
клиноременной передачей с промежуточным валом опоры 3, на котором
закреплен маховик 4 сцепления. На стенде используют сцепление трактора
Т-150.
Коробку передач устанавливают на переднюю 8 и заднюю 11 опоры стенда. В
задней опоре имеется фиксатор 10 для корсбки передач. Обе опоры жестко
закреплены на ползуне, который вручную, при помощи реечного зацепления,
перемещается по направляющим. На задней опоре смонтирован бак 9 для
масла. Между направляющими ползуна расположена емкость для слива масла,
которую подключают к централизованной системе заправки и очистки масла.
Стенд укомплектован шкафом управления, в котором расположена пусковая и
защитная электроаппаратура. Габаритные размеры стенда 3600 х 900 х 1050
мм, а шкафа управления 1230 х 550 х 22 0 мм. Масса стенда 1850 кг.
После установки коробки передач на стенд ее
закрепляют, подсоединяют трубопроводы и заправляют маслом до уровня
середины смотрового окна в раздаточной коробке трактора Т-150К и коробке
передач трактора Т-150.
Перемещается ползун к корпусу стенда при помощи зацепления шлицов
первичного вала коробки передач и соединительного вала 5. Стенд включают
при опущенном щитке 6.
Обкатку начинают с малых оборотов. Длительность обкатки — по 2...3 мин
на каждой передаче. Включают и выключают ряды (рабочего и транспортного,
заднего хода и ходоуменьшителя) только при выключенном электродвигателе
стенда и разблокированном валике переключения раздаточной коробки. При
переключении рядов зубчатая муфта, а также шестерня заднего хода и
ходоуменьшителя должны переключаться плавно, без заедания. Нагрев
отдельных мест или деталей коробки передач не должен превышать 60 °С.
При появлении повышенного нагрева, шума и течи масла обкатку следует
прекратить, а после устранения выявленных дефектов провести г.озторно по
полному режиму.

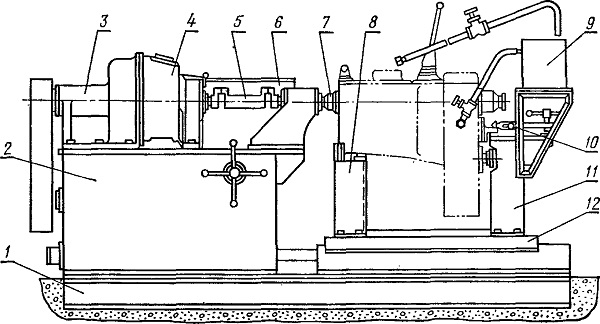

Рис. 52. Стенд для обкатки коробки передач
(конструкции Харьковского тракторного завода):
1 — станина; 2 — корпус; 3 — опора; 4 — сцепление; 5 — соединительный
вал; 6 — щиток; 7 - вал; 8 передняя опора; 9 — бак для масла; 10 -
фиксатор коробки; 11 задняя
опора; 12 - ползун.
