Сборка перепускного распределителя коробки передач трактора Т-150К

Сборка коробки передач трактора Т-150К

Сборка перепускного распределителя коробки передач трактора Т-150К

Запрессовывают в корпус втулку заподлицо с плоскостью выточки. Устанавливают кольца в колпак и гайку, а кольцо на пробку. Ввертывают регулировочный винт в пробку, устанавливают шайбы и закрепляют упсрами на регулировочном винте и клапане. Устанавливают собранный клапан и пружину в корпус и ввертывают пробку с регулировочным винтом. Устанавливают кольца на штуцер и пробку, а резиновое кольцо на пробку; устанавливают прокладку и ввертывают седло клапана. Устанавливают шарик, гнездо шарика, пружину, регулировочную прокладку болта-ограничителя числа оборотов, ввертывают в корпус две пробки и штуцер, навертывают гайку и колпачок на регулировочный винт. Клапан и втулка должны быть одной размерной группы.

Перепускной распределитель 1 (рис. 45) после сборки испытывают на стенде КИ-4200 со специальной приставкой. Для этого устанавливают на стенд гидронасос, соединяют всасывающий и нагнетающий шланги стенда соответственно со всасывающей и нагнетательной полостью насоса. Закрепляют перепускной распределитель на переходной плите стенда, соединяют шлангом штуцер стенда со штуцером плиты. Проверяют давление срабатывания предохранительного клапана 8 в следующем порядке. Отвертывают колпачок и контргайку регулировочного винта. Завертывают до отказа регулировочный винт перепускного клапана, устанавливают рукоятку дросселя 3 в положение «Открыто» и включают стенд. Плавно перекрывают дросселем нагнетательную магистраль стенда и выдерживают в этом положении

до тех пор, пока не установится постоянная величина давления перепуска масла через предохранительный клапан. Давление срабатывания предохранительного клапана должно быть

Если клапан срабатывает при давлении, меньшем 1,65 МПа (16,5 кгс/см2), следует отвернуть пробку предохранительного клапана и подложить под пружину шайбы.

Перепускной клапан регулируется на давление 1,0 ±0,05 МПа (10 ±0,5 кгс/см2). При этом отрегулированный клапан должен поддерживать давление при изменении потока от 38,4 до 7 л/мин. Клапан испытывают на масле М-10Г, нагретом до 70 °С.

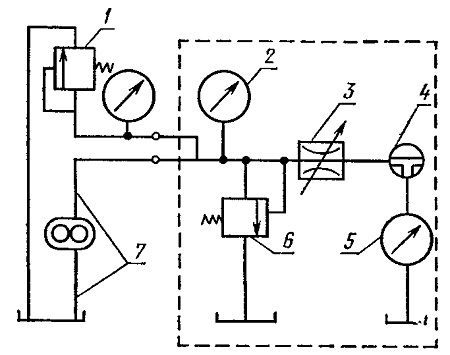

Рис. 45. Схема установки на приставку стенда КИ-4200 перепускного распределителя:
1 — перепускной распределитель; 2 — манометр; 3 — дроссель нагнетательной системы; 4 — трехходовой кран; 5 — счетчик ШЖУ-25; 6 — предохранительный клапан; 7 — маслопроводы.
