Общая сборка коробки передач трактора Т-150К

Сборка коробки передач трактора Т-150К

Общая сборка коробки передач трактора Т-150К

Выставляют шлицы барабана фрикциона и шлицевых втулок гидроподжимных муфт при помощи технологических шлицевых валиков. Затем обе муфты фиксируют в приспособлении для снятия и установки муфт. Шлицы одной муфты выставляют одним удлиненным шлицевым технологическим валом. Комплект муфт с технологическим валом и кольцами при помощи приспособления устанавливают в корпус коробки передач (рис. 46, а). Запрессовывают нижний стакан подшипника в корпус коробки передач (рис. 46, б) и фиксируют его штифтом. Запрессовывают шарикоподшипник 311 в нижний стакан и устанавливают стопорные кольца. Пользуясь гидроскобой стенда ОР-6330 ГОСНИТИ и специальными

технологическими приспособлениями, запрессовывают нижний стакан (рис. 46, в) с шарикоподшипником 311 одновременно в корпус и на вторичный вал, предварительно вытолкнув вторичным валом из гидроподжимных муфт технологический вал. Запрессовывают шарикоподшипник 313 (рис. 46, г) и, если необходимо, допрессовывают вал (рис. 46, д).

Муфты на валу устанавливают так, чтобы стрелка на задней муфте и две стрелки на передней муфте были направлены по ходу трактора и располагались вверху, а стрелка на торце вала была направлена

(рис. 47). Нижний стакан запрессовывают в корпус коробки передач так, чтобы паз стакана совпал с риской на корпусе. Устанавливают на вторичный вал ведущую шестерню ходоуменыиителя, шестерню включения ходоуменьшителя, специальную втулку, стопорную и замковые шайбы, завертывают гайку и ввертывают болт. В выточки вторичного вала устанавливают десять уплотнительных колец.

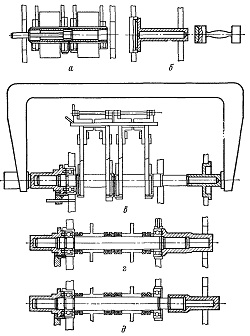

Рис. 46. Положения приспособления стенда ОР-6330 во время сборки вторичного вала коробки передач трактора Т-150К:
а — установка в корпус коробки передач гидроподжнмных муфт; б — запрессовка нижнего стакана подшипника; в — запрессовка нижнего стакана; г — запрессовка подшипника 313; д — запрессовка вторичного вала

Рис. 47. Установка гидроподжимных муфт.

Вторичный вал с муфтами должен свободно проворачиваться в подшипнике без заедания.
Напрессовывают шарикоподшипник 50408 на вал ходоуменьшителя, устанавливают на подшипник кольцо, а на вал дистанционную шайбу и стопорное кольцо. Подсобранный вал пропускают в отверстие корпуса, устанавливая на него малую шестерню ходоуменыиителя, две втулки, ведомую шестерню ходоуменыиителя и втулку. Используя гидроскобу стенда, технологическую скобу и специальные наставки, запрессовывают вал ходоуменыиителя с шарикоподшипником 50408 в корпус (рис. 48, а), а шарикоподшипник 408 — на вал и в корпус одновременно (рис. 48, б). Устанавливают на вал ходоуменьшителя замковую шайбу, завертывают гайку и загибают края замковой шайбы на грани гайки.

Первичный вал собирают и устанавливают в следующем порядке. Запрессовывают шарикоподшипник 313 в верхний стакан, устанавливают стопорное и уплотнительное кольца, каркасный сальник и втулку сальника, напрессовывают верхний стакан на первичный вал. Вставляют вал в корпус, одновременно монтируя ведущую шестерню четвертой передачи, распорную втулку, ведущую шестерню первой передачи, вторую распорную втулку и ведущую шестерню третьей передачи. Используя гидроскобу стенда и специальные наставки, напрессовывают на первичный вал шарикоподшипник 311 (рис. 48, в), устанавливают замковую шайбу, завертывают гайку до отказа и загибают края замковой шайбы на грани гайки. Напрессовывают верхний стакан подшипника одновременно на шарикоподшипник 311 и в корпус (рис. 48, г), предварительно запрессовав в стакан шарикоподшипник 210 и установив стопорное кольцо. Устанавливают штифт в корпус коробки передач и верхний стакан подшипника.

Боковые зазоры между зубьями пары цилиндрических шестерен любой передачи должны быть в пределах 0,2...0,5 мм. Первичный вал с шестернями должен свободно проворачиваться в подшипниках без заедания.

Устанавливают и закрепляют крышку коробки передач, гидроаккумулятор и распределитель с прокладками. Устанавливают валики, двойной поводок, вилки включения рядов, шестерни заднего хода

и шестерни ходоуменьшителя, застопорив их болтами и законтрив проволокой.

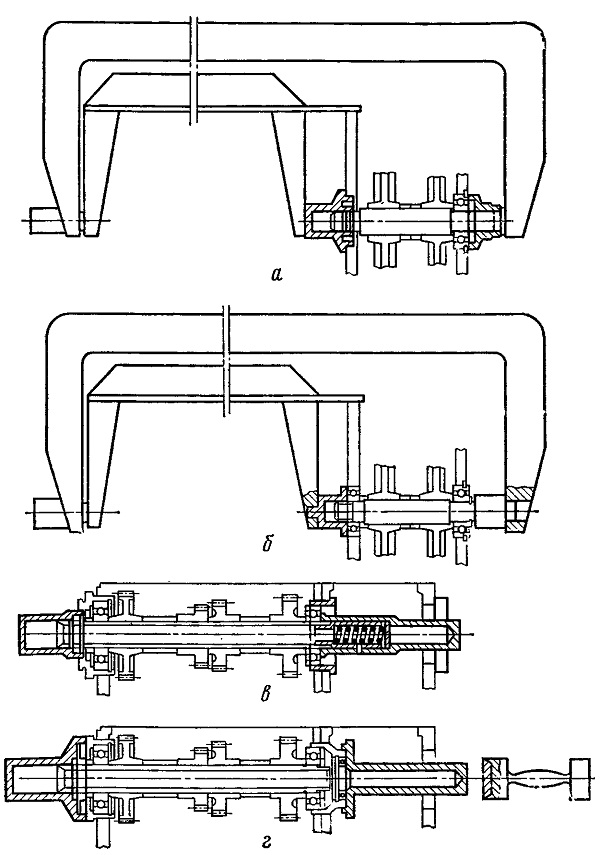

Рис. 48. Положения приспособления стенда ОР-6330 во время сборки коробки передач трактора Т-150К:
а-запрессовка вала ходоуменьшителя с подшипником ,50408; б — напрессовка подшипника
408; в — напрессовка на первичный вал подшипника 311; г — напрессовка верхнего стакана на подшипник и запрессовка его в корпус.
