СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ТРАКТОРОВ
Т-150 И Т-150К
Сливной клапан тракторов
Т-150 и Т-150К
Корпус сливного клапана при трещинах и
изломах выбраковывают. Зазор между клапаном и гнездом в корпусе клапана
должен находиться в пределах 0,020...0,14 мм.
Перед сборкой сливного клапана из новых деталей его притирают к втулке 7
(рис. 28) порошком М20 или М14 (ГОСТ 3647—59).
Клапан должен перемещаться во втулке легко, без заедания под действием
своей массы. После ремонта проверяют клапан на герметичность. Он должен
открываться при давлении смеси дизельного топлива с моторным маслом
0,25+0,05 МПа (2,5+0,5 кгс/см2). При давлении 0,2 ±0,015 МПа (2 ±0,15
кгс/см2) допускается просачивание смеси из-под клапана не более 17
см3/с.

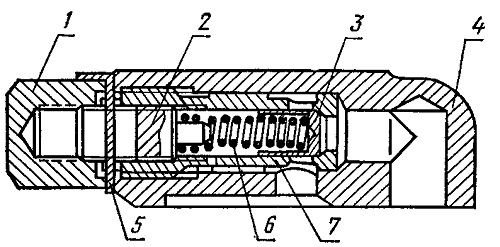

Рис. 28. Сливной клапан:
1 — гайка; 2 — регулировочный винт; 3 — клапан; 4 - корпус клапана; 5 —
шайба; 6— пружина; 7 — втулка.
