СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ ТРАКТОРОВ Т-150 И Т-150К
Водяной насос тракторов Т-150 и Т-150К
Трещины и изломы корпуса и крышки водяного
насоса, а также крыльчатки не допускаются. Износ отверстий корпуса под
шарикоподшипники допускается до диаметра 62,05 мм. При большем износе
отверстия восстанавливают осталиванием или при помощи полимерных
материалов на основе эпоксидных смол. Изношенные поверхности валика
водяного насоса восстанавливают наплавкой с последующей механической
обработкой.
Корпус водяного насоса перед сборкой испытывают водой под давлением 0,3
МПа (3 кгс/см2) в течение 1 мин, подтекание и потение при этом не
допускаются.
Место износа и размеры валика водяного насоса приведены в таблице 23 и
показаны на рисунке 29.
Статическая несбалансированность крыльчатки насоса не должна превышать
0,3 Н -м (3 гс*см).
Неуравновешенность устраняют высверливанием отверстий диаметром 10 мм на
диске с задней стороны на диаметре 70 и на диаметре 95 мм с шагом 20 мм
без сквозного выхода сверла; диаметр сверла принимают 8 мм.
Статическая несбалансированность шкива вентилятора
не должна превышать 20 гс -см. Дисбаланс устраняют высверливанием
отверстий диаметром 8 мм, глубиной не более 4 мм и шагом не менее 12 мм
на передней стенке канавки под ремень генератора на диаметре 134 мм.
После ремонта водяной насос должен проработать в течение 3 мин при
температуре воды 70.. .75 °С. После этого насос испытывают на
производительность по следующему режиму: температура воды
70...75 °С, противодавление на выходе 0,03...0,032 МПа (0,3... ...0,32
кгс/см2), разрежение на всасывании 0,007...0,008 МПа (0,07... .. .0,08
кгс/см2) при частоте вращения вала насоса 38,3 ± 1,9 с-1.
Производительность насоса должна быть не менее 425 л/мин. Кроме того,
каждый отремонтированный насос проверяют на герметичность под давлением
воды 0,08...0,1 МПа (0,8... 1,0 кгс/см2) в течение 1 мин без вращения
вала и с вращением его (38,3 ± 1,9 с"1). При этом подтекание воды по
всем поверхностям, стыкам и через контрольные отверстия не допускается.
Рис. 29. Места дефектов валика водяного насоса:
1 — повреждение резьбы; 2 — износ шейки под крыльчатку: 3 — износ шейки
под крыльчатку по лыске; 4 — износ шейки под крыльчатку; 5 — износ шейки
под сальник корпуса; 7 — износ шеек под шарикоподшипники 305; 7 — износ
шейки под ступицу; 8 — износ шпоночного паза по ширине.

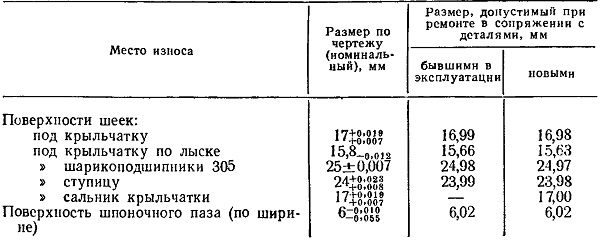

Таблица 23. Место износа и размеры валика водяного насоса
